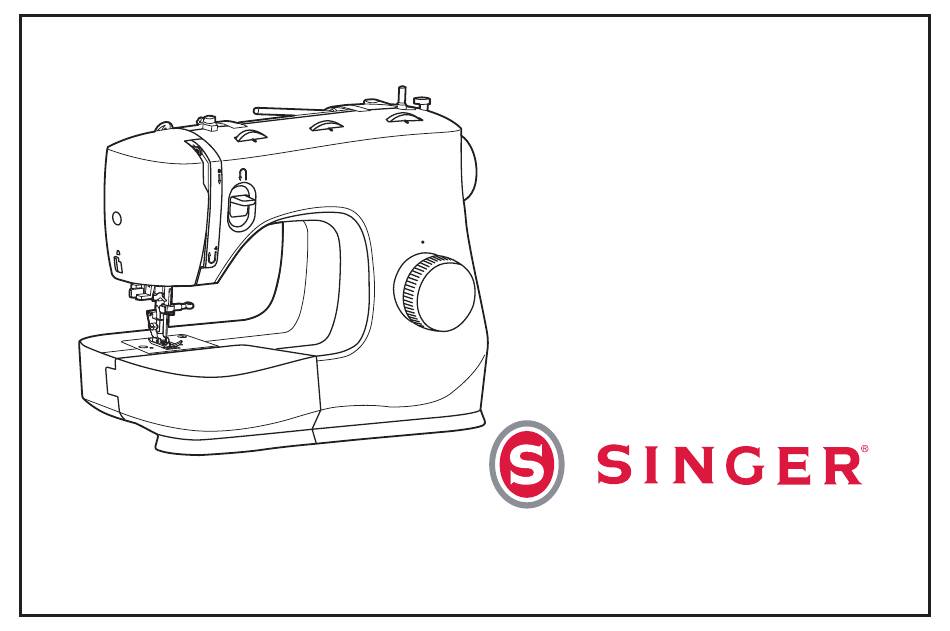

- Seite 1 M3200 / M3300 / M3400 / M3500 Bedienungsanleitung M3205 / M3305 / M3405 / M3505...
-
Seite 3: Wichtige Sicherheitshinweise
Diese Haushaltsnähmaschine wurde im Einklang mit IEC/EN 60335-2-28 und UL1594 entwickelt und konstruiert. WICHTIGE SICHERHEITSHINWEISE Bei der Verwendung von elektrischen Geräten sind stets die grundlegenden Sicherheitsvorkehrungen zu beachten. Zusätzlich gilt: Lesen Sie die Gebrauchsanleitung für Ihre Maschine vor der erstmaligen Benutzung aufmerksam durch. - Seite 4 verwendet werden. Verwenden Sie ausschließlich das vom Hersteller empfohlene und in dieser Gebrauchsanleitung aufgelistete Zubehör. - Benutzen Sie die Nähmaschine nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist, die Nähmaschine nicht richtig funktioniert, sie zu Boden oder ins Wasser gefallen ist oder in irgendeiner Art und Weise beschädigt wurde.
-
Seite 5: Diese Sicherheitshinweise Gut Aufbewahren
Herausziehen stets den Stecker. - Der Fußanlasser bedient die Nähmaschine. Platzieren Sie niemals andere Gegenstände auf ihm. - enutzen Sie die Maschine nicht, wenn sie nass ist. - Eine defekte oder beschädigte LED muss, zur Vermeidung von Gefahren, vom Hersteller, dessen Kundendienst oder einer gleichermaßen qualifizierten Person ausgewechselt werden. -
Seite 6: Wartung Von Doppelt Isolierten Geräten
(240V) des Herstellers Wakaho Electric Ind. Co., Ltd. (Vietnam) betrieben werden. FÜR ALLE LÄNDER AUSSERHALB DES EUROPÄISCHEN KOMITEES FÜR ELEKTROTECHNISCHE NORMUNG (CENELEC GILT: Diese Nähmaschine ist nicht für die Verwendung von Personen mit reduzierten physischen, sensorischen bzw. mentalen Fähigkeiten oder fehlender Erfahrung und Kenntnis vorgesehen (einschließlich Kinder), es sei denn, sie werden beim Gebrauch der Nähmaschine von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. -
Seite 7: Inhaltsverzeichnis
Vernähen ....................................15 Naht beenden ..................................15 Faden abschneiden .................................15 Wahl von Elastikstichen ................................16 Blindstich ....................................17 4-stufiges Knopfloch (Modell M3200/ M3205) .........................18 1-stufiges Knopfloch (Modell M3300/ M3305/ M3400/ M3405/ M3500/ M3505) ..............19 Annähen von Knöpfen ................................20 Reißverschlüsse und Paspeln ..............................21 Allgemeine Informationen Anschiebetisch befestigen ...............................22... -
Seite 8: Beschreibung Der Maschine
Beschreibung der Maschine 1. Fadenspannung 2. Fadengeber 3. Hebel zum Rückwärtsnähen 4. Fadenabschneider 5. Nähfuß 6. Stichplatte 7. Anschiebetisch 8. Stichbreitenrad 9. Spulerstopper 10. Stichlängenrad 11. Stichwählrad 12. Knopflochhebel (Modell M3300/ M3305/ M3400/ M3405/ M3500/ M3505) 13. Automatischer Nadeleinfädler Auspacken - Stellen Sie den Karton auf eine stabile, ebene Unterlage. - Seite 9 Beschreibung der Maschine 1. Waagrechter Garnhalter 2. Spuler 3. Bohrung für zweiten Garnhalter 4. Handrad 5. Lichtschalter, Netzschalter 6. Stecker 7. Fadenspannung für Spuler 8. Oberfadenführung 9. Frontplatte 10. Tragegriff 11. Lüfterhebel 12. Fußanlasser 13. Netzstecker...
-
Seite 10: Maschine An Das Netz Anschließen
Maschine an das Netz anschließen Schließen Sie die Maschine wie abgebildet an. (1) Verwenden Sie für den Stecker auch die richtige Steckdose. Achtung: Stecken Sie die Maschine aus, wenn sie nicht in Betrieb ist. Fußanlasser Der Fußanlasser regelt die Geschwindigkeit mit der sie nähen wollen. -
Seite 11: Zwei Stufiger Lüfterhebel
Zwei stufiger Lüfterhebel Wenn Sie mehrlagig nähen, dann kann der Fuß mit dem Lüfterhebel in eine höhere Position gehoben werden. (A) Hinweis: Ihre Nähmaschine wurde so entwickelt, dass sie bei normaler Zimmertemperatur das beste Stichergebnis erzielt. Extrem hohe oder niedrige Temperaturen können sich negativ auf das Nähergebnis auswirken. -
Seite 12: Zubehör
Zubehör Standard Zubehör a. Allzweckfuß b. Reißverschlussfuß c. 4-stufiger Knopflochfuß (Modell M3200/ M3205) d. 1-stufiger Knopflochfuß (Modell M3300/ M3305/ M3400/ M3405/ M3500/ M3505) e. Knopfannähfuß f. Schraubenzieher g. Pinsel/ Nahttrenner h. Nadelsortiment ® i. SINGER Class 15 Spulen (4x) j. Kanten-/ Quiltführung k. -
Seite 13: Unterfaden Aufspulen
Unterfaden aufspulen - Schieben Sie die Garnspule auf den Nähgarnhalter und befestigen Sie diese mit der Fadenablaufscheibe. (1/2) - Legen Sie den Faden in die Fadenführung ein. (3) - Ziehen Sie den Faden im Uhrzeigersinn durch die Spannungsscheibe. (4) - Fädeln Sie das Fadenende durch das kleine Loch in der Spule und setzen diese auf die Spulvorrichtung auf. -
Seite 14: Unterfadenspule Einsetzen
Unterfadenspule einsetzen Wenn Sie die Unterspule einsetzen, dann muss die Nadel in der höchsten Position sein. - Öffnen Sie die untere Klappe. (1) - Ziehen Sie am Spulenkapselriegel (a) und entnehmen Sie die Spulenkapsel. (2) - Halten Sie die Spulenkapsel mit einer Hand. Setzen Sie die Spule so ein, dass sich die Spule im Uhrzeigersinn dreht. -
Seite 15: Oberfadenspannung
Oberfadenspannung Oberfadenspannung Die normale Spannungseinstellung ist auf "4". Um die Spannung zu erhöhen, drehen Sie den Spannungsknopf auf die nächst höhere Nummer. Um die Spannung zu lockern, drehen Sie den Spannungsknopf auf die nächst niedrigere Nummer 1. Normale Fadenspannung für Geradstich. 2. -
Seite 16: Einfädeln Des Oberfadens
Einfädeln des Oberfadens Das Einfädeln des Oberfadens ist einfach, muss jedoch unbedingt richtig ausgeführt werden, da sonst diverse Probleme beim Nähen auftreten können. - Bringen Sie die Nadel in ihre höchste Stellung, indem Sie das Handrad auf sich zu drehen (gegen den Uhrzeigersinn), die Markierung auf dem Handrad zeigt nach oben. -
Seite 17: Automatischer Nadeleinfädler
Automatischer Nadeleinfädler - Bringen Sie die Nadel in ihre höchste Stellung. - Führen Sie den Faden um die Fadenführung (A). (1) - Drücken Sie den Hebel (B) so weit es geht nach unten. (2) - Der Einfädler nimmt automatisch die Einfädelposition (C) ein. -
Seite 18: Unterfaden Heraufholen
Unterfaden heraufholen Halten Sie den Oberfaden mit der linken Hand und drehen Sie das Handrad mit der rechten Hand. (1) Drehen Sie das Handrad gegen den Uhrzeigersinn zu sich, um die Nadel zu senken und zu heben. Hinweis: Sollten Probleme beim Hochziehen des Unterfadens auftreten, so stellen Sie sicher, dass sich der Faden nicht in der Spulenkapsel bzw. -
Seite 19: So Wählen Sie Ihr Stichmuster
Um die anderen Muster zu erhalten, drehen Sie die Stichlängenwahl auf “S1” oder “S2” und wählen das gewünschte Muster über die Stichauswahl. a. Hebel zum Rückwärtsnähen b. Stichbreitenrad c. Stichlängenrad d. Stichwählrad Modell M3200/ M3205 Modell M3300/ M3305 M3400/ M3405 Modell M3500/ M3505... -
Seite 20: Stichbreiten- Und Stichlängenrad
“0” für die Nadelposition Mitte, “5” für ganz links. (1) (Modell M3300/ M3305 /M3400 /M3405 /M3500 /M3505) “0” für die Nadelposition Mitte, “5” für ganz rechts. (2) (Modell M3200/ M3205) Funktion des Stichlängenrads beim Nähen mit Zickzackstich (3) Stellen Sie das Stichwählrad auf Zickzack ein. -
Seite 21: Nähen Von Geradstichen
Nähen von Geradstichen Vor Nähbeginn müssen Sie die Maschine auf Geradstich einstellen. (1) Legen Sie den Stoff so unter den Nähfuß, dass die Stoffkante an der gewünschten Führungslinie auf der Stichplatte anliegt. Senken Sie den Nähfußheber ab und betätigen Sie dann den Fußanlasser, um mit dem Nähen zu beginnen. -
Seite 22: Vernähen
Vernähen Um die Naht am Anfang und am Ende zu festigen, sollten Sie die Rückwärtstaste drücken, und einige Stiche nach rückwärts nähen (A). Lassen Sie die Rückwärtstaste los und nähen Sie weiter. Am Ende der Naht wiederholen Sie den Vorgang. (1) Naht beenden Drehen Sie das Handrad in Ihre Richtung (gegen den Uhrzeigersinn), um den Fadengeber in die höchste Position... -
Seite 23: Wahl Von Elastikstichen
Wahl von Elastikstichen Die Stretchstiche sind auf dem Stichwählrad gekennzeichnet mit blauen und roten Farbmarkierungen. Wenn Sie diese Stiche wählen möchten, müssen Sie das Stichwählrad auf den gewünschten Stich einstellen. Stellen Sie dann das Stichlängenrad auf “S1” oder “S2” ein. Es gibt mehrere Elastikstiche. -
Seite 24: Blindstich
Kante einsticht und ein bis zwei Stofffäden erfasst. (2) Falten Sie das Nähgut nach dem Säumen auseinander und bügeln Sie es glatt. Hinweis: Das Nähen von Blindstichen ist noch einfacher mit dem ® Blindstichfuß, den Sie bei Ihrem SINGER Händler erhalten. -
Seite 25: 4-Stufiges Knopfloch (Modell M3200/ M3205)
4-stufiges Knopfloch (Modell M3200/ M3205) Vorbereitung 1. Nehmen Sie den Allzweckfuß ab und setzen Sie den Knopflochfuß ein. 2. Messen Sie den Durchmesser und die Starke des Knopfes und addieren Sie 0.3cm (1/8") fur die Riegel, um die richtige Knopflochlange zu erhalten; markieren Sie die Größe des Knopfloches auf dem Stoff (a). -
Seite 26: 1-Stufiges Knopfloch (Modell M3300/ M3305/ M3400/ M3405/ M3500/ M3505)
1-stufiges Knopfloch (Modell M3300/ M3305/ M3400/ M3405/ M3500/ M3505) Das Nähen von Knopflöchern ist einfach und führt zu einem zuverlässigen Ergebnis. Wir empfehlen Ihnen jedoch, immer erst auf einem Rest des zu verwendenden Stoffes samt Vlies ein Probeknopfloch zu nähen. Knopflöcher nähen 1. -
Seite 27: Annähen Von Knöpfen
Annähen von Knöpfen Bringen Sie die Stopfplatte an. (1) Entfernen Sie den Allzweckfuß und setzen Sie den Knopfannäh-fuß ein. (2) Stellen Sie die Stichlänge auf “0” ein. Legen Sie den Knopf und den Stoff unter den Knopfannäh- fuß wie in Abbildung (3) gezeigt. Stellen Sie die Maschine auf Zickzackstich und die Stichbreite auf einen Wert zwischen “3”... -
Seite 28: Reißverschlüsse Und Paspeln
Reißverschlüsse und Paspeln Maschine wie abgebildet einstellen. Setzen Sie den Reißverschlussfuß ein. Der Reissverschlussfuss kann rechts oder links eingesetzt werden, je nachdem auf welcher Seite des Nähfusses genäht wird. (1) Um an dem Reißverschlusszipper vorbei zu nähen, senken Sie die Nadel in den Stoff, heben Sie den Nähfuß an und schieben Sie die Reißverschlusszipper hinter den Nähfuß. -
Seite 29: Anschiebetisch Befestigen
Anschiebetisch befestigen Halten Sie den Anschiebetisch waagrecht und drücken ihn in die Pfeilrichtung. (1) Um den Anschiebetisch zu entfernen, ziehen Sie ihn nach links. Das Innere des Anschiebetisches kann als Zubehörfach verwendet werden. Um es zu öffnen, klappen Sie die Abdeckung wie abgebildet auf. -
Seite 30: Montieren Des Nähfußhalter
Montieren des Nähfußhalter Entfernen des Nähfußes Ziehen Sie den Nähfuß (e) leicht nach vorne um ihn von Nähfußhalter (c) zu lösen. (1) Anbringen des Nähfußes Schieben Sie den Nähfuß (e) mit dem Steg (d) auf die Aussparrung (c) am Nähfußhalter auf. (2) Entfernen und bringen Sie den Nähfußhalter Heben Sie die Nähfußstange (a) mithilfe des Nähfußhebers Entfernen und bringen Sie den Nähfußhalter (b) wie... -
Seite 31: Nadel-/Stoff- Garnübersicht
(Es entsteht ein kleineres Loch als bei einer normal großen Nadel.) Beachte: ® 1. Für ein perfektes Stichbild sollten Sie unbedingt original SINGER -Nadeln verwenden. 2. Wechseln Sie die Nadeln regelmäßig und nicht erst wenn Sie stumpf oder Sie Fadenriß haben. -
Seite 32: Stopfplatte
Stopfplatte Bei bestimmten Projekten (z. B. Stopfen oder Freihandsticken) ist die Verwendung der Stopfplatte erforderlich. Bringen Sie die Stopfplatte wie abgebildet an. Für normale Näharbeiten müssen Sie die Stopfplatte entfernen. Zum Freihand-Sticken empfiehlt es sich, den Stick- und Stopffuß zu verwenden, erhältlich als optionales Zubehör bei autorisierten Fachhändlern. -
Seite 33: Einsetzen Und Wechseln Von Nadeln
Einsetzen und Wechseln von Nadeln Wechseln Sie die Nadeln regelmäßig, besonders dann, wenn sie krumm oder beschädigt sind. Verwenden Sie immer Originalnadeln. Setzten Sie die Nadel wie abgebildet ein: A. Lösen Sie die Nadelhalterschraube. (1) B. Die flache Seite der Nadel muss immer hinten sein. C/D. -
Seite 34: Instandhaltung
Instandhaltung Achtung: Die Nähmaschine von der Stromversorgung trennen, wozu der Stecker aus der Steckdose zu ziehen ist. Bei allen Reinigungsarbeiten muss die Nähmaschine von der Stromversorgung getrennt sein. Ausbau der Stichplatte: Durch Drehen des Handrads die Nadel vollständig anheben. Die Frontklappe öffnen und die Schrauben der Stichplatte mit dem Schraubenzieher (1) entfernen. -
Seite 35: Auffinden Und Beheben Von Störungen
Auffinden und Beheben von Störungen Problem Ursache Lösung Riss des Oberfadens 1. Die Maschine ist falsch eingefädelt. 1. Die Nähmaschine neu einfädeln. 2. Die Fadenspannung ist zu stark. 2. Die Fadenspannung reduzieren (kleinere Ziffer). 3. Der Faden ist zu dick. 3. - Seite 40 Selbstverständlich erfolgen derartige Änderungen zur Optimierung der Maschine und deren Nutzung. GEISTIGES EIGENTUM Singer und das Cameo „S“ Design sind exklusive Warenzeichen von The Singer Company Limited S.à.r.l. bzw. zugehörigen Tochterunternehmen. 471061751 • German ©2019 The Singer Company Limited S.à.r.l. oder damit verbundene Unternehmen. Alle Rechte vorbehalten.
