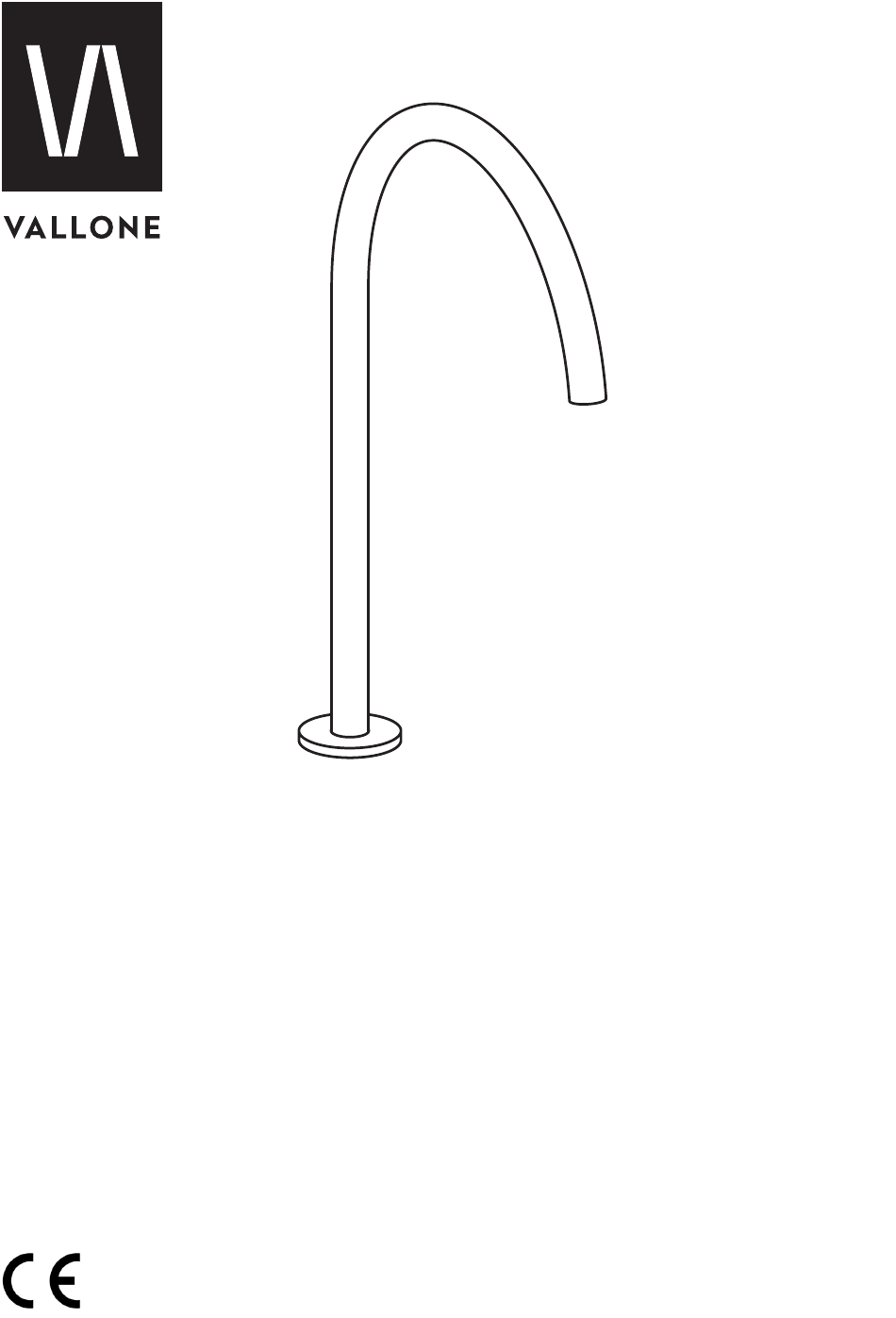

- Seite 1 COMO 29 H MONTAGEANLEITUNG/ INSTALLATION INSTRUCTIONS — WWW.VALLONE.DE...
-
Seite 2: Wascht Isch-Arm Atur
COMO 29 H TECHNISCHES DATENBLATT TECHNICAL DATA SHEET WASCHT ISCH-ARM ATUR ACHT U NG! VO R D E R INSTA L L AT ION IST F OLGENDES Z U BEACHT EN: HÖHE AUSLADUNG • DI E INSTALL AT IO N DAR F N UR VO N G ES CHULTEM FACHP ER S O NAL UN T ER... -
Seite 3: Technisches Datenblatt
COMO 29 H TECHNISCHES DATENBLATT TECHNICAL DATA SHEET Alle Maße in Millimetern. All measurements in millimeters. WWW.VALLONE.DE/COMO... -
Seite 4: Lieferumfang
COMO 29 H LIEFERUMFANG DELIVERY SCOPE L I EFERU M FA N G A. A R MATU R I NKL. STR A HL R E G L E R B. D IC H TU N G C. UNT E R L E G S C H E I B E D. -
Seite 5: Technical Information
COMO 29 H TECHNISCHE INFORMATIONEN TECHNICAL INFORMATION 80°C 65°C 45°C MAX. AC H T UN G! DI E G E N AN N TEN W ERT E F ÜR B ETR IE BS DRU CK U ND TE MP E RATU R M ÜS SEN A. -
Seite 6: Installation Instructions
COMO 29 H MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS M O N TAG E AN L E IT UNG • Platzieren Sie an der gewünschten Stelle eine Bohrung mit 25 mm Durchmesser für die Armatur (1). Achten Sie darauf, dass die Stärke der Platte 50 mm nicht überschreitet. • Setzen Sie die Armatur (1) in die zuvor angefertigte Bohrung. Bestimmen Sie die Ausrichtung der Armatur. • Schrauben Sie auf der Unterseite die Dichtung(2), die Unterlegscheibe (3) und die Mutter (4) auf das Gewinde. • Schließen Sie die Wasserzufuhr an die Armatur an (z. B. COMO 31). M O U NT I NG INS T RUC T I ONS • Drill a hole with a 25 mm diameter for the tap (1) at the designated placement. - Seite 7 COMO 29 H REINIGUNG & PFLEGE CLEANING & CARE R E I NI G U NG & WA RT UNG Bitte verwenden Sie zur Reinigung ausschließlich Produkte, die kein Lösemittel enthal- ten und nicht säurehaltig sind. Wir empfehlen die Verwendung spezifischer Produkte für rostfreien Stahl. Auch der Gebrauch von Scheuerschwämmen oder Metallwolle sollte vermieden werden. D IE R E IN IGU N G E R FO LG T IN V IER EIN FACH EN SCHRITT EN: 1. Reiben Sie die Armatur mit dem Reinigungsmittel ein.
-
Seite 8: Explosionszeichnung
COMO 29 H EXPLOSIONSZEICHNUNG EXPLODED DRAWING... - Seite 9 COMO 29 H KONTAKT CONTACT BESUCHEN SIE UNSEREN VALLONE® BRAND SHOWROOM Standort verpflichtet: Direkt gegenüber vom Design Zentrum NRW und dem weltbekannten Red Dot Design Museum präsentieren wir ausgewählte Bad-Kollektionen im offiziellen VALLONE®-Showroom auf dem UNESCO- Welterbe Zollverein. Vereinbaren Sie einen Termin und erleben Sie VALLONE®-Produkte live und zum Anfassen. VALLONE GMBH UNESCO-Welterbe Zollverein Areal A [Schacht XII], Halle 6 [A2] Gelsenkirchener Str. 181 45309 Essen Deutschland E info@vallone.de T 0201. 857 914 22 0 WWW.VALLONE.DE VISIT OUR VALLONE® SHOWROOM The location: we promote selected bathroom collections at the official VALLONE® showroom in the UNESCO world heritage Customs Union, directly opposite the Design Zentrum NRW and world-renowned Red Dot Design Museum. Request an appointment and experience true VALLONE® products through your own touch.
