VALLONE COMO 25 Montageanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für VALLONE COMO 25
Inhaltszusammenfassung für VALLONE COMO 25

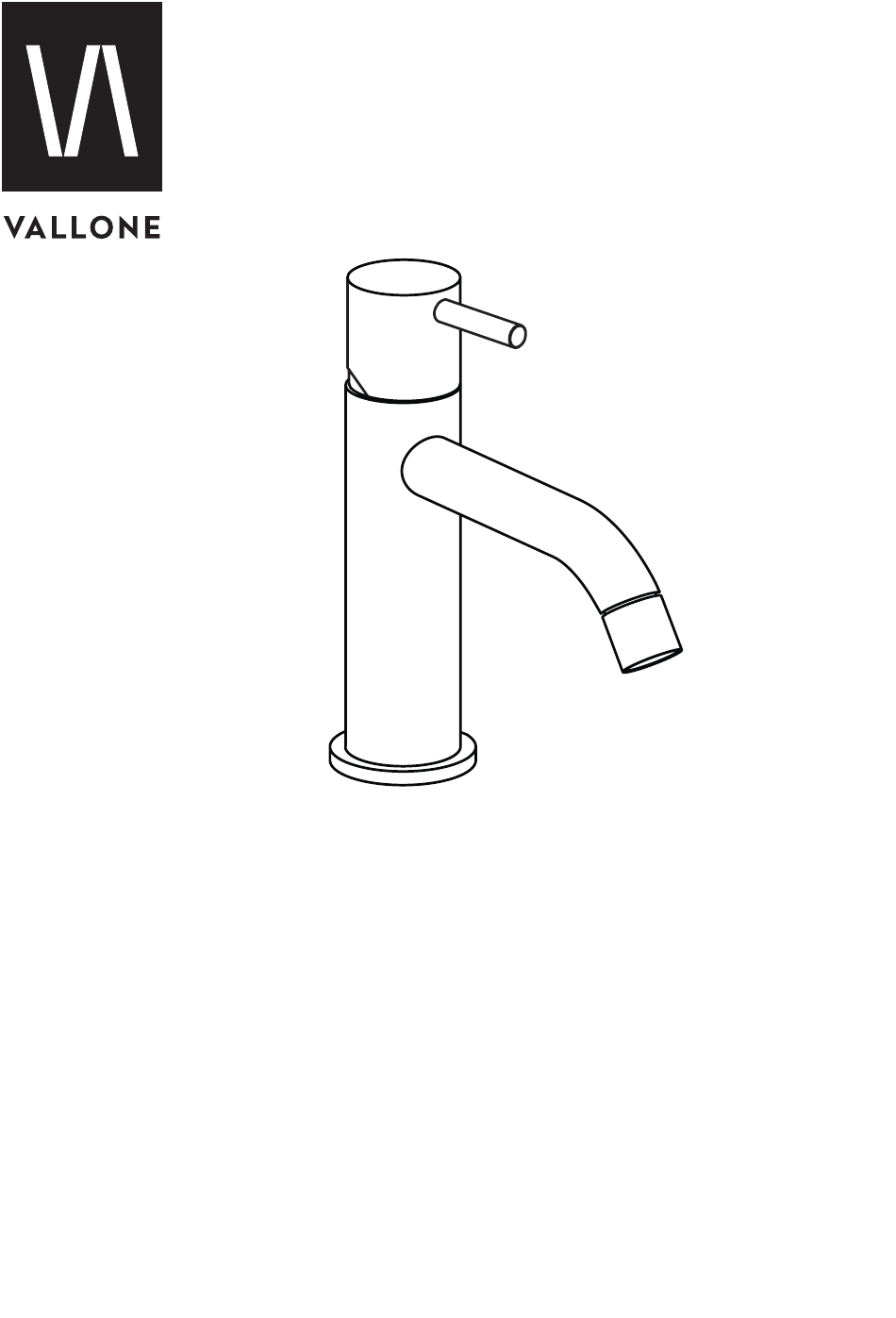

- Seite 1 COMO 25 MONTAGEANLEITUNG/ INSTALLATION INSTRUCTIONS — WWW.VALLONE.DE...
-
Seite 2: Beschreibung
COMO 25 TECHNISCHES DATENBLATT TECHNICAL DATA SHEET BI DET-A RMATUR ACHT U NG! VO R D E R INSTA L L AT ION IST F OLGENDES Z U BEACHT EN: HÖHE AUSLADUNG • DI E INSTAL L ATIO N DAR F NUR VON GES CH ULT EM FACHP ER S ON AL UNT ER... -
Seite 3: Technisches Datenblatt
COMO 25 TECHNISCHES DATENBLATT TECHNICAL DATA SHEET Ø50 Alle Maße in Millimetern. All measurements in millimeters. WWW.VALLONE.DE/COMO... -
Seite 4: Lieferumfang
COMO 25 LIEFERUMFANG DELIVERY SCOPE L I EFERU M FA N G A. AR MAT U R ( I N K L. ST R AH L- R EG L E R U N D F L E XS C H L ÄU C H E) B. -
Seite 5: Technical Information
COMO 25 TECHNISCHE INFORMATIONEN TECHNICAL INFORMATION 80°C 65°C 45°C MAX. AC H T UN G! DI E G E N AN N TEN W ERT E F ÜR B ETR IE BS DRU CK U ND TE MP E RATU R M ÜS SEN A. -
Seite 6: Installation Instructions
COMO 25 MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS M ON TAG E AN L EI T UN G • Drehen Sie die Kontermutter (1) vom Gewinde (5) der Armatur. Entfernen Sie eben- falls die Stahl-Unterlegscheibe (2) und die Dichtung (3). • Positionieren Sie die Armatur (4) in der dafür vorgesehenen Hahnloch-Bohrung. - Seite 7 COMO 25 MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS AU S W E CH S E L N D ER KART USCH E: AC H T UN G! Ö F F N EN SI E D IE A RMAT UR ERST, WENN DI E WA SSERZ UF UHR Z UR AR M AT UR U N T E R B R O CH EN I ST.
-
Seite 8: Warnhinweise
COMO 25 WARNHINWEISE WARNING A. Schrauben Sie die Verbindungselemente der Flexschläuche nur mit der Hand fest. B. Setzen Sie Flexschläuche nicht in eine Wand ein. C. Ziehen oder verdrehen Sie Flexschläuche nicht. A. Only tighten the connecting elements of the flexible hoses by hand. - Seite 9 COMO 25 REINIGUNG & PFLEGE CLEANING & CARE R E I NI G U NG & WA RT UNG Bitte verwenden Sie zur Reinigung ausschließlich Produkte, die kein Lösemittel enthal- ten und nicht säurehaltig sind. Wir empfehlen die Verwendung spezifischer Produkte für rostfreien Stahl.
-
Seite 10: Explosionszeichnung
COMO 25 EXPLOSIONSZEICHNUNG EXPLODED DRAWING... - Seite 11 COMO 25 ERSATZTEILE SPARE PARTS P O S I T I O N B E ZE I C HN U NG A RT-N R. GRIFF Ø40MM 5500-06-0040 O-RING 1.20X6.00 O-RING 1.20X6.00 MADENSCHRAUBE M4X16 MADENSCHRAUBE M4X16 STICK Ø8x42 5500-10-0842 VERSCHLUSSRING M38X1 5500-13-0038 KARTUSCHE KEROX K-25M Ø25...
