Montageablauf
Netzanschluss
(Fortsetzung)
In Rücksprache mit dem EVU können verschiedene
■
Tarife zur Einspeisung der Laststromkreise einge-
setzt werden.
Technische Anschlussbestimmungen des EVU
beachten.
Falls Verdichter und/oder Heizwasser-Durchlauferhit-
■
zer im Niedertarif betrieben werden (EVU-Sperre),
muss eine weitere Leitung (z. B. 3 x 1,5 mm
EVU-Sperrsignal vom Zählerschrank zur Wärme-
pumpenregelung verlegt werden.
Oder
Die Leitungen für das EVU-Sperrsignal und für den
Netzanschluss der Wärmepumpenregelung
2
(3 x 1,5 mm ) werden in einer 5-adrigen Leitung
zusammengefasst.
■ Die Zuordnung der EVU-Sperre (für Verdichter und/
oder Heizwasser-Durchlauferhitzer) erfolgt über die
Art des Anschlusses und durch Parametrierung an
der Wärmepumpenregelung.
Die Sperrung der Netzversorgung ist in Deutschland
auf max. 3 x 2 h innerhalb eines Tags (24 h)
begrenzt.
■ Die Einspeisung zur Wärmepumpenregelung/
Elektronik muss ohne EVU-Sperre erfolgen.
Abschaltbare Tarife dürfen hier nicht zum Einsatz
kommen.

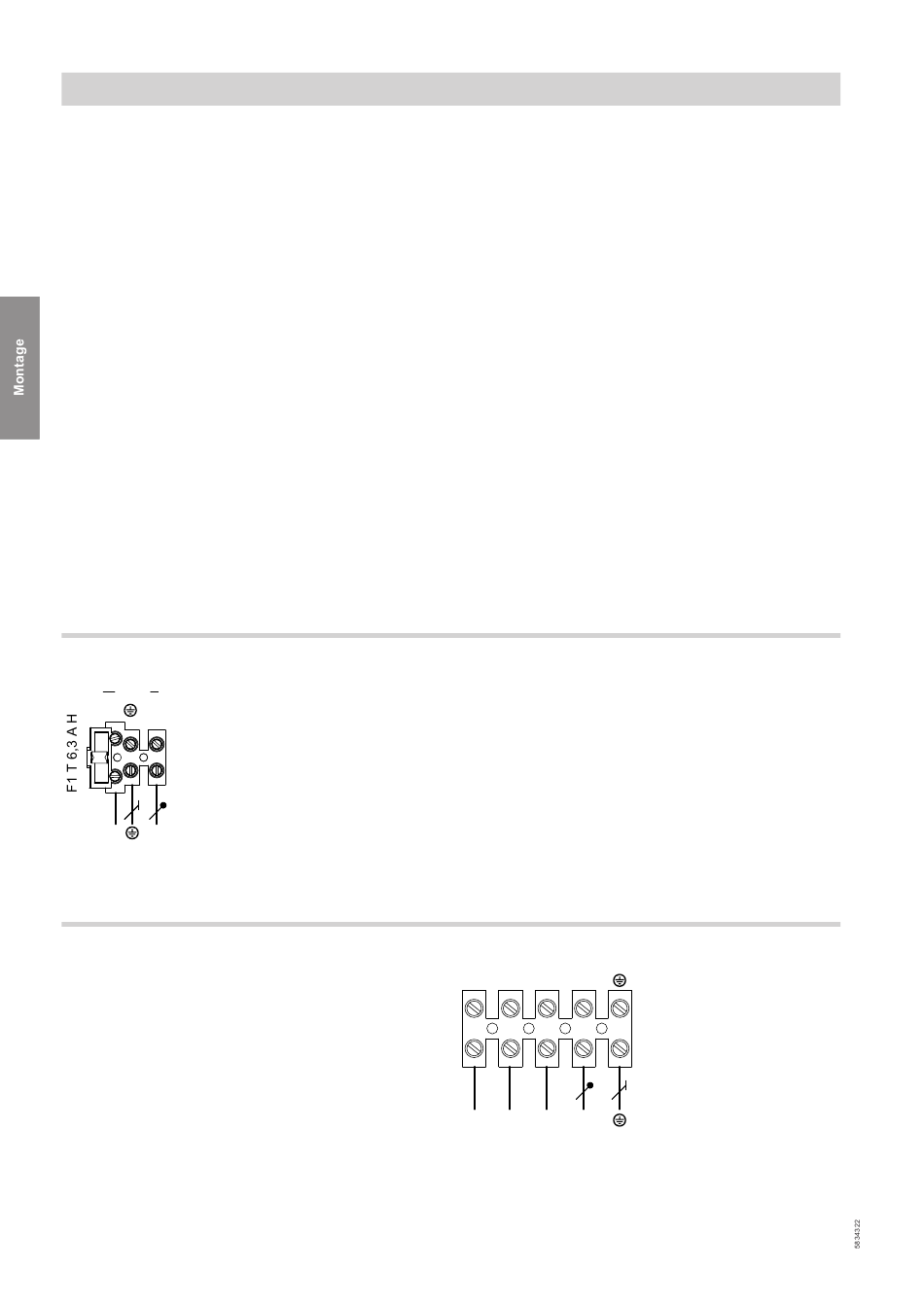

Netzanschluss Wärmepumpenregelung 230 V~
X40
L N
L1 N
1/N/PE
230 V/50 Hz
Abb. 33

Netzanschluss Verdichter 400 V~

!
Achtung
Falsche Phasenfolge kann zu Geräteschäden
führen.
Netzanschluss nur in der angegebenen Pha-
senfolge mit rechtsdrehendem Drehfeld aus-
führen.
38
In Verbindung mit Eigenstromnutzung (Nutzung des
■
von der Photovoltaikanlage erzeugten Stroms für
den Eigenbedarf):
Während der EVU-Sperre ist der Betrieb des Ver-
dichters durch Eigenstromnutzung nicht möglich.
Die Netzanschlussleitung der Wärmepumpenrege-
■
lung mit max. 16 A absichern.
Wir empfehlen, den Netzanschluss für Zubehör und
2 ■
) für das
externe Komponenten, die nicht an der Wärmepum-
penregelung angeschlossen werden, an der gleichen
Sicherung, zumindest jedoch phasengleich mit der
Wärmepumpenregelung vorzunehmen.
Der Anschluss an der gleichen Sicherung erhöht die
Sicherheit bei Netzabschaltungen. Die Stromauf-
nahme der angeschlossenen Verbraucher muss
beachtet werden.
■ Bei Anschluss des Geräts mit flexibler Netzan-
schlussleitung muss sichergestellt sein, dass bei
Versagen der Zugentlastung die stromführenden Lei-
ter vor dem Schutzleiter gestrafft werden. Die Ader-
länge des Schutzleiters ist konstruktionsabhängig.
Hinweis
Dieser Anschluss darf nicht gesperrt werden.
Absicherung max. 16 A
■
Normaltarif: Kein Niedertarif mit EVU-Sperre für Wär-
■
mepumpenregelung möglich
■ Empfohlene Netzanschlussleitung:
3 x 1,5 mm
Empfohlene Netzanschlussleitung mit EVU-Sperre
■
für Verdichter/Heizwasser-Durchlauferhitzer:
5 x 1,5 mm
L1 L2 L3
L1 L2
L3
3/N/PE 400 V/50 Hz
Abb. 34
2
2
N
N
