03.01.2013/ Seite 15 von 18 / Anleitung: 162ANR
6.

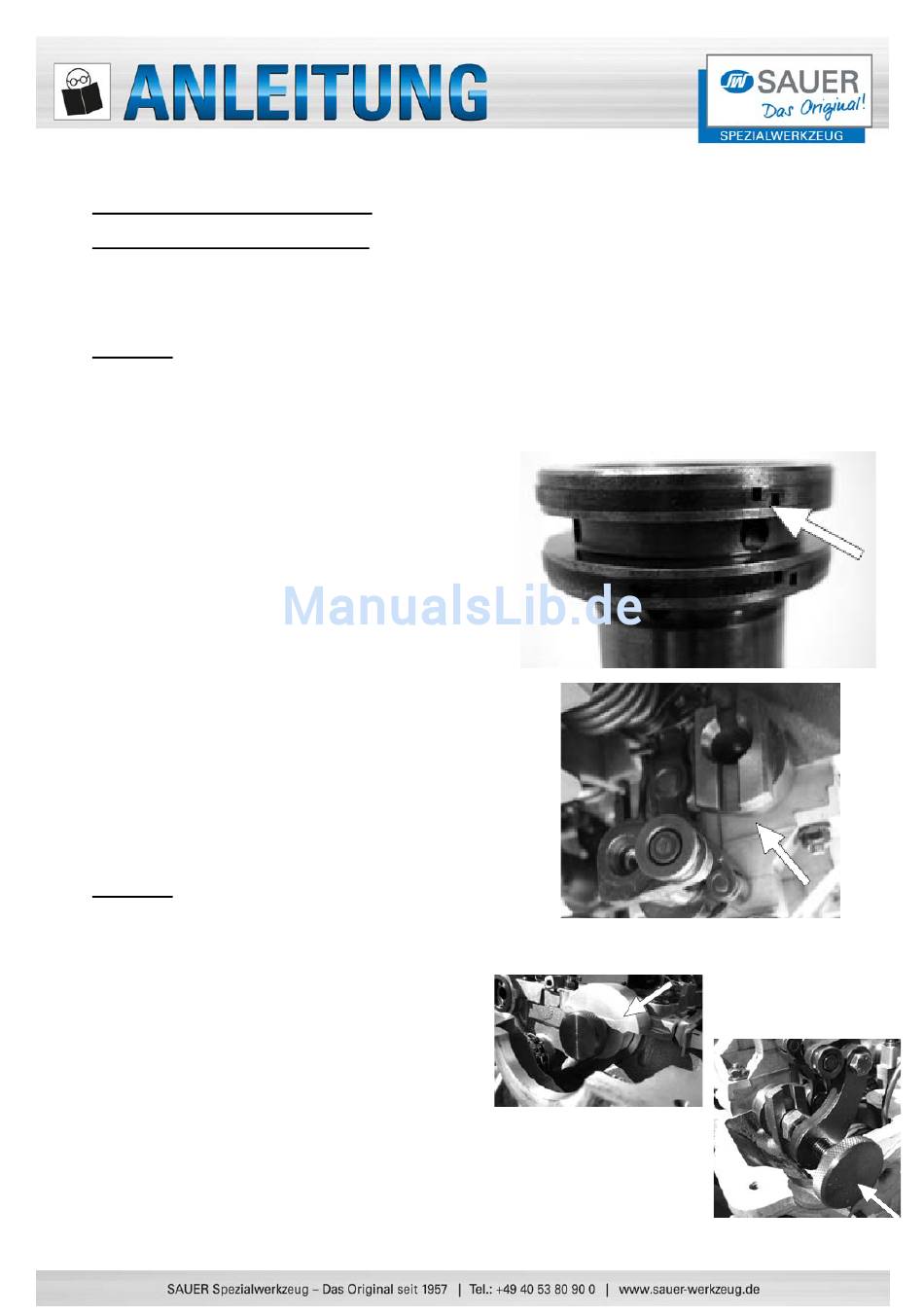

Lagerbrücke zusammenbauen:
HINWEIS für den Zusammenbau :
Verwenden Sie die De-/Montagevorrichtung
AST4819 immer nur im Schraubstock auf
der Werkbank.
HINWEIS:
Die Montage der Einlassnockenwelle,
Hebeln, Torsionsfedern usw. erfolgt in umgekehrter
Reihenfolge auf der Montagevorrichtung AST
4819.
Einlassnockenwelle – Kontrollieren Sie immer
den Zustand der Rechteckringe, diese können
leicht brechen, ggf. ersetzen. Die Enden der
Rechteckringe sind mit einander verhakt. Zur
Demontage das eine Ende in die Nut drücken, das
andere Ende hochziehen und die Verrastung
aushaken. Dann Rechteckring vorsichtig
auseinanderziehen und nach vorn ausbauen.
Zur Montage Rechteckring vorsichtig auseinander
ziehen und von der Vorderseite einsetzen, ein
Ende in die Nut drücken und das andere Ende
einhaken.
WICHTIG:
Bei der Montage der Einlass-Nockenwelle,
muss die rund ausgefräste Seite am Ende
der Nockenwellen nach unten zeigen,
damit sie sich in ihrer richtigen Stellung
befindet, wenn die komplette Lagerbrücke
am Zylinderkopf angebaut wird.
HINWEIS:
Die verhakten Enden der Rechteckringe müssen
nach oben zeigen
Montieren Sie, wie oben beschrieben, die
Sicherungswerkzeuge AST4816 und AST4817 an
den beide Enden und reinigen und ölen Sie die
Lagerstellen und Nocken der Einlassnockenwelle
mit Motoröl, um diese wieder in die Lagerbrücke
einzusetzen.
Ölen Sie die Zwischenhebel an den Laufflächen
mit Motorenöl und bauen Sie sie wieder ein.
