03.01.2013/ Seite 1 von 18 / Anleitung: 162ANR
Steuerzeiten-Werkzeug Mod. B3
Nockenwelle/Lagerbrücken De-/Montagewerkzeug
Zum Blockieren und Einstellen von Nocken- und
Kurbelwelle usw. bei Arbeiten an der Motorsteuerung,
z.B. Steuerkettenwechsel.
und
Zur De- und Montage der Lagerbrücke mit
Einlassnockenwelle und Exzenterwelle.
Typ: BMW Motorcode N42 und N46 im
E46, E90, E85, E83, E60 und E87

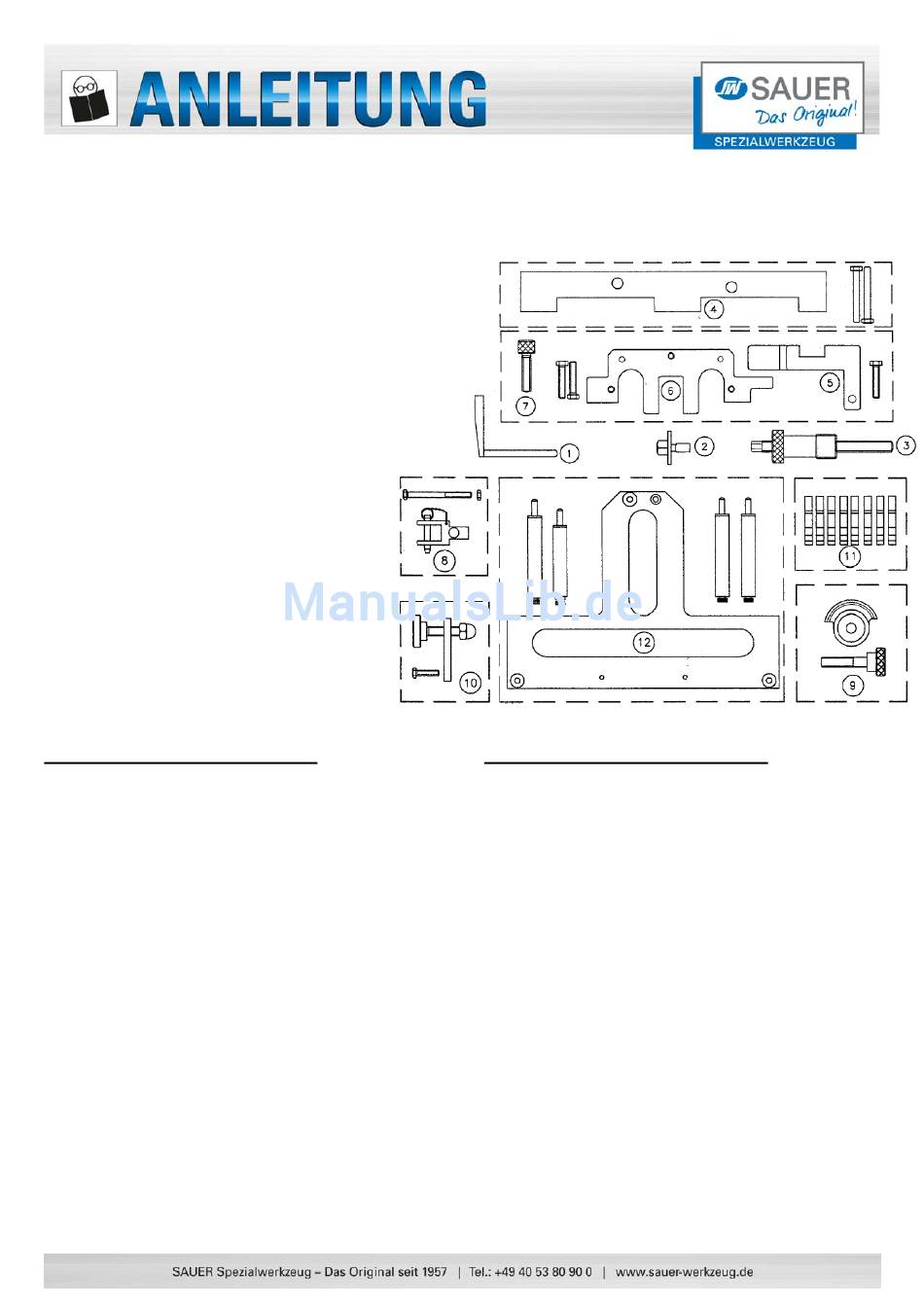

Inhalt Art.-Nr. 603 96 800 (1-7) :
1.
AST4801
Schwungradfixierdorn
2.
AST4802
Nockenwellen-Drehwerkzeug
3.
AST4803
Kettenspanner
4.
AST4804
Vanos Einstellwerkzeug
AST4805 =
5.
AST4805-1 Einlassnockenwellen
Einstellwerkzeug
6.
AST4805-2 Auslassnockenwellen
Einstellwerkzeug
7.
AST4805-3 Einstellschraube für
Nockenwellen Einstellwerkzeuge
--------------------------------------------------------------------------------------------------------------------------------------
Art.-Nr. 603 96 800
Art.-Nr. 603 96 850
Inhalt Art.-Nr. 603 96 850 (8-12) :
8.
AST4814 Demontage/Montagewerkzeug
für die Torsions-/Drehfeder
9.
AST4816 Sicherungswerkzeug für
Einlassnockenwelle (Vorderseite)
10. AST4817 Sicherungswerkzeug für
Einlassnockenwelle (Rückseite)
11. AST4818 Halteklammern (8 Stück)
für Zwischenhebel
12. AST4819 De-/Montagevorrichtung für
die Lagerbrücke

Werbung

loading

Inhaltszusammenfassung für Sauer B3

  • Seite 1 03.01.2013/ Seite 1 von 18 / Anleitung: 162ANR Steuerzeiten-Werkzeug Mod. B3 Art.-Nr. 603 96 800 Nockenwelle/Lagerbrücken De-/Montagewerkzeug Art.-Nr. 603 96 850 Zum Blockieren und Einstellen von Nocken- und Kurbelwelle usw. bei Arbeiten an der Motorsteuerung, z.B. Steuerkettenwechsel. Zur De- und Montage der Lagerbrücke mit Einlassnockenwelle und Exzenterwelle.
  • Seite 2 03.01.2013/ Seite 2 von 18 / Anleitung: 162ANR Vorbereitung: Fahrzeug nach Herstellervorgaben vorbereiten, so dass die Motorsteuerung frei zugänglich ist. Arbeiten mit Steuerzeitenwerkzeug Mod. B3 Art.-Nr. 603 96 800: Steuerzeiten prüfen: Drehen Sie mit einem geeigneten Schlüssel den Motor am Kurbelwellenrad in Motordrehrichtung, bis der Motor auf 1.
  • Seite 3 03.01.2013/ Seite 3 von 18 / Anleitung: 162ANR Um eine falsche Steuerzeit-Einstellung zu vermeiden, ist es notwendig, die VANOS-Verriegelung und deren Funktion zu kontrollieren. Deshalb Prüfen, ob sich die VANOS Ein- und Auslass-Verstelleinheit nach Motorabstellung in Ausgangsstellung verriegelt hat. VANOS Einheiten Prüfen: Einlassnockenwelle: Montieren Sie das Drehwerkzeug AST4802 in die Nute am Ende der Einlassnockenwelle.
  • Seite 4 03.01.2013/ Seite 4 von 18 / Anleitung: 162ANR Steuerzeiten prüfen: Setzen Sie nun das Nockenwelleneinstell- Werkzeug AST 4805-1 mit dem Ausschnitt auf die Schlüssel- bzw. Fixierfläche am Ende der Einlassnockenwelle auf. Das Werkzeug muss spaltfrei auf der Zylinderkopfoberfläche aufliegen. (Die Halteschrauben noch nicht einsetzen) Ist die Einstellung korrekt, dann sollte das Einstell- Werkzeug AST4805-1 spaltfrei aufliegen bzw.
  • Seite 5 03.01.2013/ Seite 5 von 18 / Anleitung: 162ANR Steuerzeiten einstellen: Prüfen Sie die Nockenwellenstellung beider Nockenwellen, die rund ausgefrästen Seiten der Enden beider Nockenwellen müssen nach oben zeigen. Setzen Sie nun das Nockenwelleneinstell- Werkzeug AST 4805-1 mit dem Ausschnitt auf die Schlüssel- bzw. Fixierfläche am Ende der Einlassnockenwelle auf.
  • Seite 6 03.01.2013/ Seite 6 von 18 / Anleitung: 162ANR Steuerzeiten einstellen: Jetzt mit den 2 Halteschrauben das Einstellwerkzeug AST4804 auf dem Zylinderkopf befestigen. Dann die Halteschrauben der Auslass- und Einlassnockenwellen-Verstellung eine halbe Umdrehung lösen und mit einer handelsüblichen Stecknuss von Hand spielfrei anlegen. Jetzt die Spannschiene der Steuerkette durch Drehen der Stellschraube des Spezialspanners AST 4803 mit einem handelsüblichen...
  • Seite 7 03.01.2013/ Seite 7 von 18 / Anleitung: 162ANR De- und Montage der VANOS-Einheiten: Entfernen Sie den Stellmotor der Exzenterwelle wie folgt : Lösen Sie die Befestigungsschrauben an der Aufnahme und drehen die Welle in Motordrehrichtung, während Sie den Stellmotor aus seiner Halterung entnehmen. Folgen Sie den Anweisungen im Arbeitsvorgang „Steuerzeiten prüfen“...
  • Seite 8 03.01.2013/ Seite 8 von 18 / Anleitung: 162ANR Demontage der VANOS-Einheiten: Jetzt die Halteschrauben in das Nockenwellen- Einstellwerkzeug AST 4805-2 einsetzen und mit dem Zylinderkopf fest verschrauben Schrauben Sie die Einstellschraube AST4805-3 in das Nockenwelleneinstellwerkzeug AST4805-2 hinein, bis diese sich an dem Nockenwelleneinstellwerkzeug AST4805-1 abstützt.
  • Seite 9 03.01.2013/ Seite 9 von 18 / Anleitung: 162ANR Montage der VANOS-Einheiten: Montieren Sie nun die VANOS-Einheit der Auslassnockenwelle. Nehmen Sie ebenfalls eine neue Halteschraube, setzen Sie sie an und drehen Sie sie von Hand leicht gegen, so dass die Einheiten spiel und kipp frei anliegen WICHTIG: Drücken Sie mit der Hand auf die Kettenspannschiene und stellen Sie fest, ob die Steuerkette in...
  • Seite 10 03.01.2013/ Seite 10 von 18 / Anleitung: 162ANR WICHTIG: Montieren Sie den orig. Kettenspanner Entfernen Sie alle Einstellwerkzeuge und drehen Sie die Kurbelwelle (über die Zentralschraube der Kurbelwellenscheibe) 2 x in Motordrehrichtung durch und wieder auf 1 Zylinder OT. Überprüfen Sie erneut die Steuerzeiten, montieren Sie dazu den Schwungradfixierdorn und das Nockenwellen- Einstellwerkzeug wie im Arbeitsvorgang “...
  • Seite 11 03.01.2013/ Seite 11 von 18 / Anleitung: 162ANR Lagerbrücke demontieren: Exzenterwelle am Sechskant soweit verdrehen, dass die Spannung an der Torsions/Drehfeder verringert wird. Mit einem Kabelbinder die Torsions/Drehfeder vorspannen, von der Laufrolle ziehen und seitlich an der Laufrolle vorbei entspannen. WARNUNG: Verletzung- und Beschädigungsgefahr Das Aus- und Einbauen der Lagerbrücke und...
  • Seite 12 03.01.2013/ Seite 12 von 18 / Anleitung: 162ANR Lagerbrücke demontieren: WARNUNG: Es müssen alle Zwischenhebel gegen Rausrutschen gesichert sein Nur die angegebenen Haltemuttern, zum Lagerbrücken- Ausbau, lösen. 4 x Mutter an der Lagerbrücke vorn lösen 1 x Mutter der Lagerbrücke auf der Auslassseite lösen.
  • Seite 13 03.01.2013/ Seite 13 von 18 / Anleitung: 162ANR Lagerbrücke zerlegen: Bei Arbeiten an der Nockenwelle/Exzenterwelle und der Lagerbrücke ist äußerste Sauberkeit einzuhalten. Die De-/Montagevorrichtung AST 4819 besteht aus einer Grundplatte und 4 Stützen (1 kurze Stütze und 3 lange Stützen), welche mit Stellschrauben von unten an der Grundplatte montiert werden.
  • Seite 14 03.01.2013/ Seite 14 von 18 / Anleitung: 162ANR Lagerbrücke zerlegen: Schieben Sie den Sicherungsstift komplett in das Werkzeug ein. Dieser Sicherungsstift verhindert, dass die unter Spannung stehende Torsionsfeder beim Lösen ihrer Halteschraube heraus springen kann. Drehen Sie langsam die Halteschraube der Torsionsfeder (TX30) heraus.
  • Seite 15 03.01.2013/ Seite 15 von 18 / Anleitung: 162ANR Lagerbrücke zusammenbauen: HINWEIS für den Zusammenbau : Verwenden Sie die De-/Montagevorrichtung AST4819 immer nur im Schraubstock auf der Werkbank. HINWEIS: Die Montage der Einlassnockenwelle, Hebeln, Torsionsfedern usw. erfolgt in umgekehrter Reihenfolge auf der Montagevorrichtung AST 4819.
  • Seite 16 03.01.2013/ Seite 16 von 18 / Anleitung: 162ANR Lagerbrücke zusammenbauen: WICHTIG: Die alten, gelaufenen Zwischenhebel müssen unbedingt wieder an derselben Position eingebaut werden. Neue Zwischenhebel müssen die gleichen Toleranzklassen haben wie die Alten. Montieren Sie die Zwischenhebel nacheinander und fixiere sie mit den Halteklammern AST4818. Montieren der Torsionsfedern.
  • Seite 17 03.01.2013/ Seite 17 von 18 / Anleitung: 162ANR Lagerbrücke montieren: Erneuern Sie die Dichtringe an den Schutzrohren für die Zündkerzen vom 2. und 3. Zylinder und montieren sie. Da die Kipphebel bei der Montage der Lagerbrücke leicht verrutschen, achten Sie darauf, dass sie auf den Hydraulikstößel fixiert sind.
  • Seite 18 03.01.2013/ Seite 18 von 18 / Anleitung: 162ANR Steuerzeiten-Werkzeug Mod. B3 Art.-Nr. 603 96 800 Nockenwelle/Lagerbrücken De-/Montagewerkzeug Art.-Nr. 603 96 850 Inhaltsangabe und Kurzbeschreibung Bedienungsschritt Seite Beschreibung und Inhalt ..................1 Vorbereitung ......................2 Steuerzeiten prüfen ..................... 2-4 Vanos-Steuerung prüfen ..................
