Elektrischer Anschluss
1. Gehen Sie wie im Kapitel "Kabelverlegung" beschrieben vor, um an den Elektronikraum
zu gelangen.
2. Führen Sie das 24 V-Anschlusskabel von unten durch die Kabelverschraubung an der
inneren Geräterückwand nach oben in den Elektronikraum.
3. Führen Sie den Anschluss durch gemäß →  11,  22

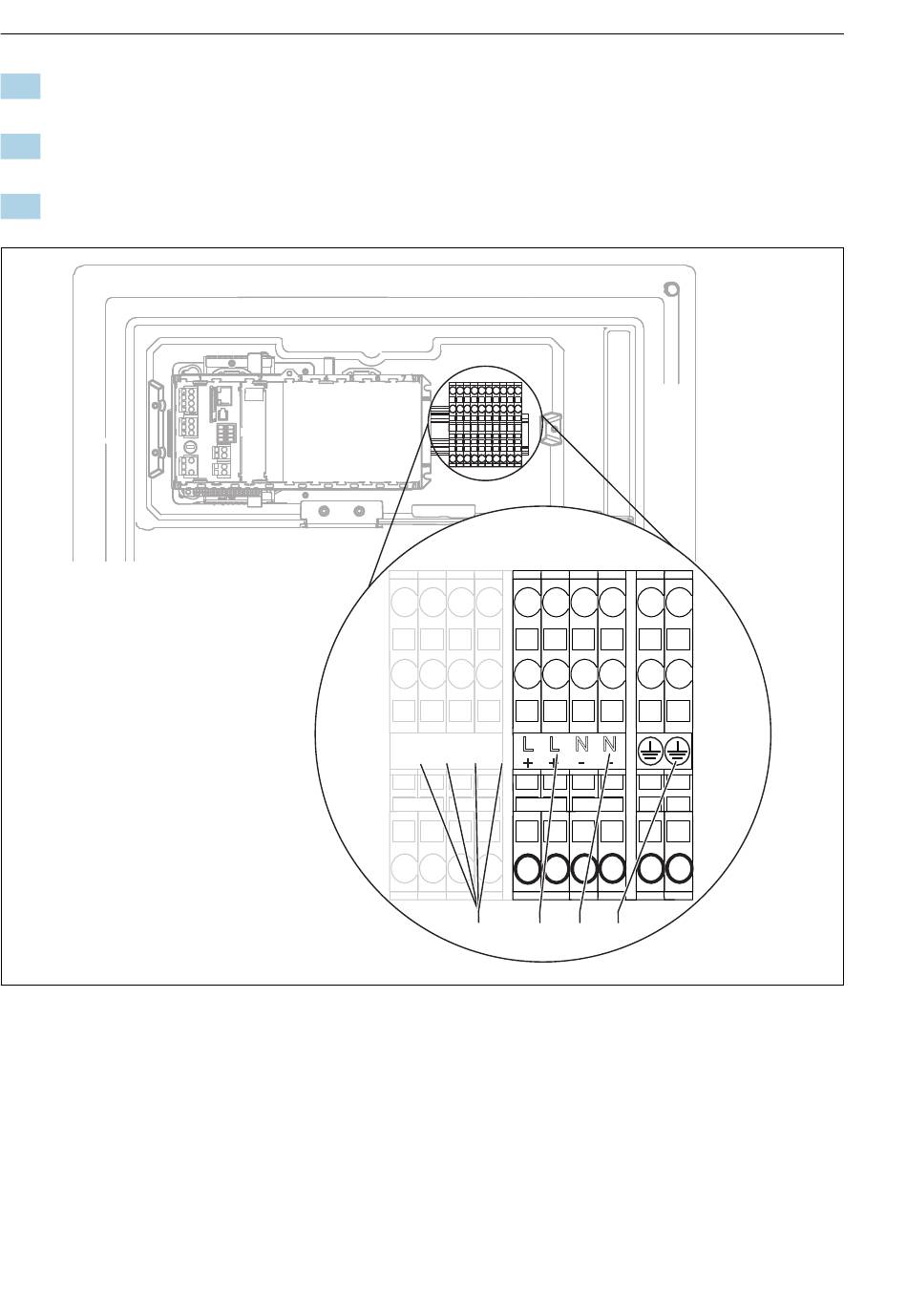

 11 Klemmenbelegung
1 Interne 24 V-Spannung
2 Spannungsversorgung: +24 V
3 Spannungsversorgung: -24 V
4 Belegung: Schutzerde
22
L L
- -
+ +
1 2
Liquiline System CA80AM
N N
3 4
