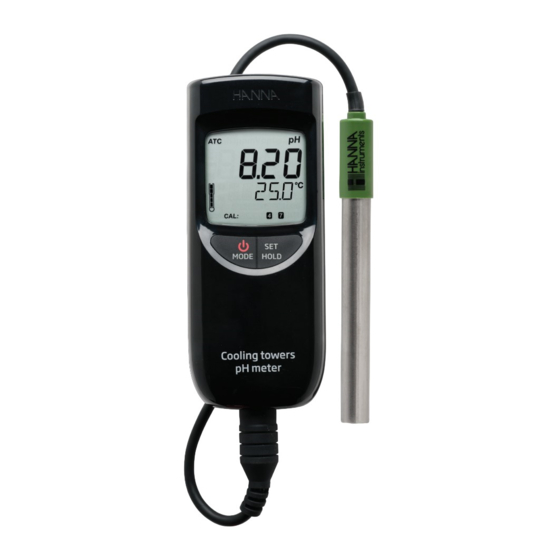

HI99141 Tragbares, wasserdichtes pH/Temperatur-Messgerät für Boiler und Kühltürme...
Seite 2
Sie nicht, uns eine E-Mail an info@ hannainst.de zu senden oder unsere weltweite Kontaktliste unter www.hannainst.de einzusehen. Alle Rechte vorbehalten. Reproduktion, auch in Auszügen, ohne ausdrückliche Erlaubnis des Urhebers, Hanna Instruments Inc., Woonsocket, Rhode Island, 02895, USA, verboten.
Transports keine Schäden entstanden sind. Benachrichtigen Sie Ihre nächstes Hanna Instruments Kundendienstzentrum, wenn Sie Beschädigun- gen oder Fehlfunktionen feststellen. Jedes HI99141 wird in einem robusten Transportkoffer mit dem folgenden Zubehör geliefert: • HI729113 pH-Elektrode mit integriertem Temepera- turfühler, Titankorpus, DIN-Anschluss und 1-m-Kabel...
Das tragbare pH-Messgerät HI99141 ist zusammen mit der kombinierten pH-Elektrode HI729113 für die Messung des pH-Wertes in Boilern und Kühltürmen vorgesehen. Das HI99141 ist ein leichtes, tragbares pH- und Tempe- raturmessgerät. Es verfügt über ein Zwei-Knopf-Bedie- nungssystem und ist einfach zu bedienen. Es verfügt über ein wasserdichtes und kompaktes Gehäuse, ein großes...
HAUPTFUNKTIONEN • Gleichzeitige Messung und Anzeige von pH-Wert und Temperatur auf zweizeiligem Display • Automatische pH-Kalibrierung an einem oder zwei Punkten mit zwei voreingestellten Puffer-sets (Standard oder NIST) • Auswählbare Temperatureinheit (°C or °F) • Zustandsanzeige für die pH-Elektrode • mV-Anzeige zum Sensor-Check •...
ANZEIGE Automatische Temperaturkompensation Stabilitätsanzeige Batterieladezustand Elektrodenzustandsanzeige Schwache Batterie Maßeinheit Primäres Display Temperatureinheit Sekundäres Display Betriebsmodusanzeige Verwendete pH-Kalibrierpuffer BEDIENUNG Vor dem ersten Gebrauch Batterien einsetzen (s. “Batterie- wechsel”, S. 20). Auf korrekte Polarität achten. ELEKTRODE ANSCHLIESSEN Gerät ausschalten. Elektrode HI729113 an den DIN-Anschluss an der Unterseite des Gerät anschließen.
GERÄT EINSCHALTEN Gerät mit Taste an der Vorderseite einschalten. Falls das Gerät sich nicht einschalten lässt, Batterien und deren korrekte Polarität prüfen. Nach dem Einschalten zeigt das Display für einige Sekunden alle verfügbaren LCD-Elemente. Anschließend wird der Batterieladestand in % angezeigt und ein Elektrodencheck wird durchgeführt (die Meldung “WAIT“...
→ Um in den aktiven Messmodus zurückzukehren, beliebige Taste drücken. KALIBRIERMODUS AUFRUFEN Taste drücken und halten bis die Anzeige ”POWER” und das Symbol durch “PH STD“ und ersetzt werden. Taste loslassen. EINSTELLMODUS AUFRUFEN Taste drücken und halten bis die Anzeige “EC STD“ und das Symbol durch “SETUP“...
Das Display zeigt den pH-Mess- wert (automatisch temperatur- kompensiert) auf dem primären Display an. Die Probentemperatur wird auf dem sekundären Display angezeigt. Falls mehrere Proben nacheinander gemessen werden sollen, die Elektrode vor jeder neuen Messung gründlich mit destilliertem oder deionisiertem Wasser abspülen, um Kreuzkontaminationen zu vermeiden.
Seite 12
Wenn der Puffer erkannt wird, wird “REC“ und anschließend “WAIT“ angezeigt, bis der Kalibrierwert akzeptiert wird. Falls Puffer pH 7,01 (pH 6,86 für NIST) verwendet wurde, nach dem Erscheinen des akzeptierten Kalibrierwerts beliebige Taste drücken, um den Kalibriermodus zu verlassen. Die Meldung SAVE” wird angezeigt und das Gerät kehrt in den Mess- modus zurück.
in den Messmodus. Um die Kalibrierwerte auf Werkseinstellungen zurückzu- setzen, im Kalibriermodus SET-Taste drücken, bevor der erste Kalibrierwert akzeptiert wird. Alle Benutzerkalibrierungsdaten werden dabei gelöscht. Das Display zeigt “CLEAR“ an. Das Symbol die Kalibrierwerte werden nicht mehr angezeigt. Das Gerät verwendet die Werkskalibrierdaten.
Hinweis: Für verlässliche Messergebnisse Elektrode mit Elektroden-Reinigungslösung reinigen und anschließend in Aufbewahrungslösung reaktivieren (für mindestens 30 Minuten, am besten über Nacht). Anschließend Elektrode neu kalibrieren. GERÄTEEINSTELLUNGEN Im Einstellmodus können Sie Geräteeinstellungen für die Temperatureinheit, die automatische Abschaltung, den Tastenton, den pH-Puffersatz, die Auflösung und Elektro- denzustand vornehmen.
Seite 15
Das Gerät wechselt zur Einstellung für den Puffersatz und zeigt zeigt den aktuell eingestellten Puffersatz “ pH 7.01 BUFF ” für den Standardpuffersatz 3,00/7,01/10,01 oder “ pH 6.86 BUFF ” für den NIST Puffersatz 3,00/6,86/9,18. Um den Puffersatz einzustellen, SET-Taste drücken. Zum Bestätigen Taste drücken.
BATTERIEWECHSEL Wenn die verbleibende Batterielebens- dauer 10% oder weniger beträgt, blinkt das Batteriesymbol in der Anzeige. Die Batterien sollten baldmöglichst gewechselt werden. BATTERY ERROR PREVENTION SYSTEM (BEPS) Bei schwacher Batterie (Ladezustand “0%”) zeigt das Display “bAtt“, “DEAD“ für einige Sekunden, anschließend schaltet sich das Gerät aus.
ELEKTRODENWARTUNG VORBEREITUNG Schutzkappe entfernen Eventuelle Salzablagerungen an der Elektrode sind unbedenklich und können mit Wasser abgespült werden. Elektrode ähnlich einem Fieberthermometer schüt- teln, um Luftblasen in der Glasspitze der pH-Elek- trode zu entfernen. Verschluss der Nachfüllöffnung öffnen um den Elektrolytdurchfluss zu gewährleisten. Verschluss aufbewahren.
REINIGUNG Tauchen Sie die Elektrode für mindestens 20 Mi- nuten in die Reinigungslösung HI7061, HI700635 oder HI700636, Spülen Sie anschließend die Elektrode mit Wasser ab. Tauchen Sie die Elektrode für mindestens 30 min in die Elektrodenaufbewahrungslösung HI70300. Spülen Sie beide Elektroden mit reichlich deionisier- tem/destillierem Wasser, um alle Verunreinigungen zu entfernen.
ZERTIFIKAT Alle Geräte von Hanna Instruments sind konform mit den Europäischen CE-Richtlinien. RoHS compliant ENTSORGUNG Gerät und Zubehör Entsorgen Sie das Produkt nicht über den Hausmüll sondern über geeignete Recyclingsysteme für elektrische und elektronische Geräte. Gebrauchte Batterien Dieses Produkt enthält Batterien. Um potentielle Gefahren für Mensch und Umwelt zu vermeiden, entsorgen Sie...
Seite 21
Empfehlungen Bevor Sie dieses Produkt in Betrieb nehmen, stellen Sie sicher, dass es für für den Ihren Anwendungsbereich und Ihre Anwender Umgebungsbedingungen geeignet ist. Jede vom Benutzer vorgenommene Änderung am Produkt kann die Leistung des Produkts beeinträchtigen. Zu Ihrer eigenen Sicherheit und zum Schutz des Produktes, verwenden oder lagern Sie es nicht in gefährlichen Umgebungen.
