- Seite 1 HI991003 Wasserdichtes pH-, Redox- und Temperatur-Meter mit erweitertem Messbereich...
- Seite 2 Nachdruck - auch auszugsweise - nur mit schriftlicher Ge- nehmigung gestattet. Hanna Instruments ist eine eingetragene Marke von Hanna Instruments Inc. Das Hanna Instruments Logo und CAL Check sind Marken von Hanna Instruments Inc. * Andere Firmen- und Produktnamen sind Marken oder ein- getragene Marken der entsprechenden Markeninhaber.
-
Seite 3: Inhaltsverzeichnis
ÜBERPRÜFUNG DER LIEFERUNG ......... ALLGEMEINE BESCHREIBUNG ........HAUPTEIGENSCHAFTEN ..........TECHNISCHE DATEN ........... DISPLAY-BESCHREIBUNG ........... BEDIENUNG .............. EINSTELLUNGEN ............BATTERIEWECHSEL ............ ZUBEHÖR ..............ELEKTRODENWARTUNG ..........ZERTIFIKAT ..............EMPFEHLUNGEN FÜR DEN ANWENDER ....... GARANTIE .............. -
Seite 4: Überprüfung Der Lieferung
Transports keine Schäden entstanden sind. Benachrichtigen Sie Ihr nächstes Hanna Instruments Kundendienstzentrum, wenn Sie Beschädigun- gen oder Fehlfunktionen feststellen. Jedes HI991003 wird in einem Transportkoffer mit dem folgenden Zubehör geliefert: • HI12973 pH-/Redox/Temperatur-Sonde mit Titan- korpus, DIN-Anschluss und 1-m(3.3’)-Kabel •... -
Seite 5: Allgemeine Beschreibung

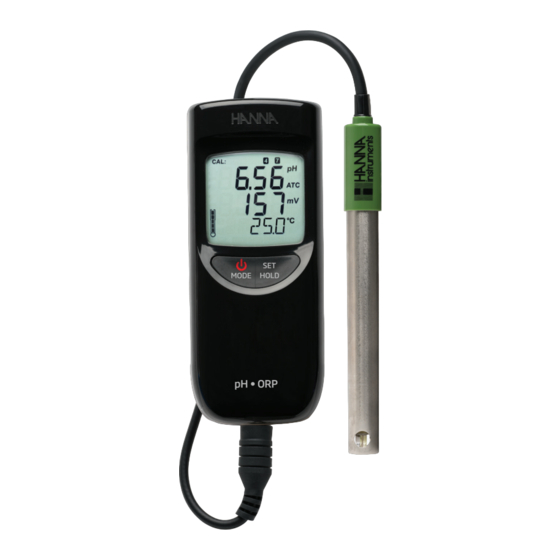

HI12973 für die Messung von pH und Redox in Fertigungs- und Umweltuntersu- chungsprotokollen konzipiert. Das HI991003 ist ein leichtes, tragbares Messgerät. Es verfügt über ein Zwei-Tasten-Bedienungssystem und ist intuitiv zu bedienen. Es hat ein wasserdichtes und kompaktes Gehäuse, ein großes dreizeiliges Display und... -
Seite 6: Haupteigenschaften
HAUPTEIGENSCHAFTEN • Gleichzeitige Anzeige von pH-, Redox- und Tempera- turmessungen auf großem, dreizeiligen LC-Display. • Automatische pH-Kalibrierung an einem oder zwei Punkten mit zwei voreingestellten Puffersätzen (Standard oder NIST) • Einstellbare Temperatureinheit (°C oder °F) • Elektrodenstatusanzeige • pH-Anzeige in mV zur Elektrodenprüfung •... -
Seite 7: Technische Daten
TECHNISCHE DATEN pH -2,00 bis 16,00 / pH -2,0 bis 16,0 ±825 mV (pH-mV) Messbereich* ±1999 mV (Redox) -5,0 bis 105,0 °C / 23,0 bis 221,0 °F 0,01 pH / 0,1 pH Auflösung 1 mV 0,1 °C / 0,1 °F ±0,02 pH / ±0,1 pH ±1 mV (pH-mV) ±2 mV (Redox) -
Seite 8: Display-Beschreibung
DISPLAY-BESCHREIBUNG Verwendete(r) pH Kalibrierpuffer Stabilitätsanzeige Erste Anzeigezeile (für pH- oder pH-mV-Wert) Verbleibende Batteriekapazität in % Zweite Anzeigezeile (für Redoxpotential) Elektrodenzustandsanzeige Anzeige für geringe Batteriekapazität Messeinheit Anzeige für automatische Temperaturkompensation 10. Dritte Anzeigezeile (für Temperatur und Meldungen) 11. Temperatureinheit 12. Anzeige für den Gerätemodus... -
Seite 9: Bedienung
BEDIENUNG Jedes Messgerät wird mit Batterien geliefert. Bevor Sie das Messgerät zum ersten Mal benutzen, öffnen Sie das Batteriefach und legen Sie die Batterien unter Beachtung der Polarität ein (siehe “Batteriewechsel”, S. 17). ELEKTRODE ANSCHLIESSEN Schließen Sie bei ausgeschaltetem Messgerät die Sonde HI12973 an die DIN-Buchse an der Unterseite des Mess- geräts an, indem Sie die Stifte ausrichten und den Stecker... -
Seite 10: Messbereich Auswählen
• Kompatible Sonden: HI12963, HI10483, HI12943. Falls eine dieser Sonden erkannt wurde, wird die Meldung “NoORP“angezeigt. Die zweite Zeile zeigt in diesem Fall im Messmodus keinen Wert an (“--- “ ). • Falls die Messergebnisse außerhalb des Messbereichs liegen, wird der nächstgelegene Maximal- oder Minimalwert des Messbereichs blinkend angezeigt (z. - Seite 11 pH-MESSUNG UND KALIBRIERUNG Hinweis: Stellen Sie sicher, dass das Gerät vor Gebrauch kalibriert wurde. Falls die Sonde trocken ist, für 30 Minuten in die Aufbewahrungslösung HI70300 tauchen, um sie zu reaktivieren. Bei Verschmutzungen Sonde zum Reinigen für mindestens 20 Minuten in Reinigungslösung tauchen.
- Seite 12 pH Kalibrierung Vom pH-Messmodus aus Kalib- riermodus aufrufen (s. S. 10). Sensor in den ersten Kalibrier- puffer tauchen. Falls Sie eine Zwei-Punkt- Kalibrierung durchführen möchten, verwenden Sie als erstes den Puffer pH 7,01 (pH 6,86 für NIST). Das Gerät wechselt in den Kalibriermodus und zeigt “pH 7.01 USE”...
- Seite 13 Zwei-Punkt-Kalibrierung Sonde in den Puffer pH 7,01 (ph 6,86 für NIST) tauchen: Das Gerät erkennt den Pufferwert automatisch. Falls der Puffer nicht erkannt wird, oder der Kalibrier-Offset außerhalb des akzeptierten Bereichs liegt, wird die Meldung “---- WRONG“ angezeigt. Verwenden Sie in diesem Fall einen frischen Puffer, reinigen Sie die Elektrode oder drücken Sie eine Taste, um den Kalibriermodus zu verlassen.
-
Seite 14: Elektrodenzustand
ELEKTRODENZUSTAND Falls in den Einstellungen nicht deaktiviert, zeigt das Sondensymbol auf dem LCD den Sensorstatus nach der Kalibrierung an. Der “Zustand” bleibt für 12 Stunden aktiv (sofern die Batterien nicht entfernt werden). Der Sensorzustand wird nur nach einer Zwei-Punkt- Kalibrierung ermittelt. 5 Balken: Exzellent 4 Balken: Sehr gut 3 Balken: Gut... -
Seite 15: Einstellungen
REDOXPOTENTIAL MESSEN Sonde in die Probe tauchen und leicht bewegen. Mit dem Ablesen des Messwerts warten, bis die Stabili- tätsanzeige erlischt. Das Gerät zeigt das Redoxpotential in mV in der zweiten Zeile an, während der pH-Wert in der ersten Zeile und die Temperatur in der dritten Zeile angezeigt wird. - Seite 16 Um den Tastensignalton ein oder ausszuschalten, SET -Taste drücken. Zum Bestätigen drücken. Das Gerät wechselt zur Einstellung für den Puffersatz, “ pH 7.01 BUFF“. Das Gerät zeigt den aktuell gewählten Puffersatz: “pH 7.01 BUFF” (Standard-Puffer: 4,01 / 7,01 / 10,01) oder “pH 6.86 BUFF”...
-
Seite 17: Batteriewechsel
BATTERIEWECHSEL Wenn die verbleibende Batteriekapazität 10% unterschreitete, blinkt das Batteriesymbol auf dem Display. BATTERY ERROR PREVENTION SYSTEM (BEPS) Wenn die Batterie zu schwach für eine korrekte Messung ist, (“0%”) wird für einige Sekunden “bAtt“, “DEAD“ angezeigt und das Gerät schaltet sich aus. Batterien baldmöglichst ersetzen. -
Seite 18: Zubehör
ZUBEHÖR Vorverstärkte kombinierte pH-/Redox-/ HI12973 Temperatursonde mit Textildiaphragma, DIN Anschluss und 1-m-(3,3’)-Kabel HI7004L Puffer pH 4,01 500 mL HI7006L Puffer pH 6,86, 500 mL HI7007L Puffer pH 7,01, 500 mL HI7009L Puffer pH 9,18, 500 mL HI7010L Puffer pH 10,01, 500 mL HI7021L Redox-Testlösung 240mV, 500 mL Aufbewahrungslösung für pH- und Redox-... -
Seite 19: Elektrodenwartung
ELEKTRODENWARTUNG VORBEREITUNG • Schutzkappe abnehmen. Salzablagerungen auf der Sonde sind normal und können mit Wasser einfach abgespült werden. • Sonde schütteln (ähnlich einem Fieberthermometer), um Lufblasen in der Glasspitze zu eliminieren. • Falls die Glasspitze und/oder das Diaphragma ausgetrocknet sind, Elektrode zum Hydratisieren für mindestens 30 Minuten in die Aufbewahrungslösung HI70300 tauchen. -
Seite 20: Zertifikat
ZERTIFIKAT Alle Geräte von Hanna Instruments sind mit den Europäi- schen CE-Richtlinien konform. RoHS compliant Gerät und Zubehör Entsorgen Sie das Produkt nicht über den Hausmüll sondern über geeignete Recyclingsysteme für elektrische und elektronische Geräte. Gebrauchte Batterien Dieses Produkt enthält Batterien. Um potenzielle Gefahren für Mensch und Umwelt zu vermeiden, entsorgen Sie... -
Seite 21: Empfehlungen Für Den Anwender
Ausfalls an und fordern eine Autorisation zur Rücksendung an. Wir bitten Sie, die Ware möglichst in ihrer Originalverpackung an uns zurückzusenden . Hanna Instruments behält sich das Recht vor, Design, Konstruktion, Ausführung oder Aussehen seiner Produkte ohne Vorankündigung zu ändern. - Seite 22 Hanna Instruments Deutschland GmbH An der Alten Ziegelei 7 89269 Vöhringen p: +49 7306 3579100 f: +49 7306 3579101 e: info@hannainst.de w: www.hannainst.de B _ HI991003 _ 2021-04...
