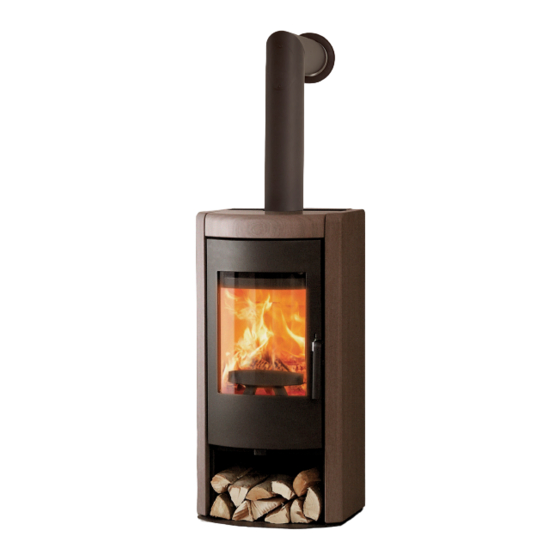

ALUMO
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für RIKA ALUMO

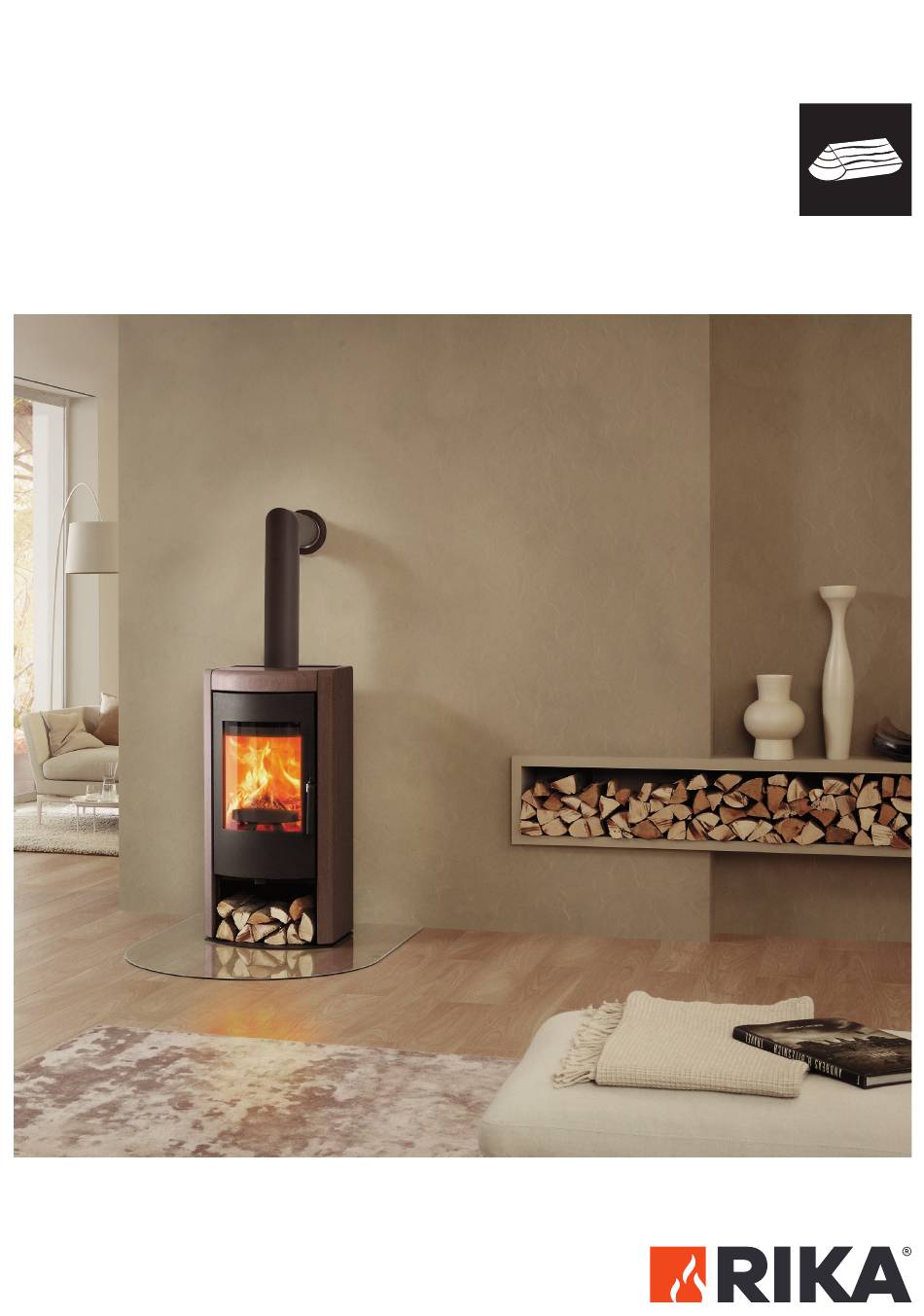

  • Seite 1 ALUMO Bedienungsanleitung...
  • Seite 2: Inhaltsverzeichnis

    Anschluss an einen Edelstahlschornstein (Kamin) ���������������������������������������������������������������������������������������������������������������������������������15 Verbrennungsluft �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������15 Zufuhr einer externen Verbrennungsluft ���������������������������������������������������������������������������������������������������������������������������������������������������������15 7. MONTAGE/ DEMONTAGE STEIN UND OPTIONEN Montage/Demontage Stein ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 16 8. MANUELLE BEDIENUNG Betätigung des Rüttelrostes ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������17 Regelung der Luftzufuhr �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������17 RIKA-Ökoanzünder ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������17 Richtiges Anheizen ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������17 Nachlegen ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������17...
  • Seite 3: Zeichenerklärung

    9. REINIGUNG UND WARTUNG Grundsätzliche Hinweise ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 18 Feuerraum reinigen ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 18 Aschelade entleeren ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 18 Türglas reinigen ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 19 Reinigen lackierter Flächen����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 19 Dichtungen prüfen��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 19 Konvektionsluftöffnungen��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 19 Verbrennungsluft - Ansaugstutzen ���������������������������������������������������������������������������������������������������������������������������������������������������������������������� 19 Reinigen der Rauchgaswege ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 19 10. PROBLEMFÄLLE – MÖGLICHE LÖSUNGEN Problemfall 1 ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������...
  • Seite 4: Technische Dokumentation - Ökodesign

    TECHNISCHE DOKUMENTATION 2. TECHNISCHE DOKUMENTATION - ÖKODESIGN gemäß Verordnung (EU) 2015/1185 und 2015/1186 Ökodesign Kontaktangaben des Herstellers Hersteller: RIKA Innovative Ofentechnik GmbH Andreas Bloderer Kontakt: Anschrift: Müllerviertel 20 4563 Micheldorf Austria Angaben zum Gerät Modellkennung: ALUMO Gleichwertige Modelle: Technische Universität Wien, Getreidemarkt 9/166, 1060 Prüflabor:...
  • Seite 5 (**) Nur bei Anwendung der Korrekturfaktoren F(2) oder F(3) erforderlich� Unterzeichnet für den Hersteller und im Namen des Herstellers von: Andreas Bloderer / Produktmanagement Micheldorf, 21.12.2021 Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten © 2021 | RIKA Innovative Ofentechnik GmbH...
  • Seite 6 TECHNISCHE DOKUMENTATION gemäß Verordnung (EU) 2015/1185 und 2015/1186 Ökodesign Kontaktangaben des Herstellers Hersteller: RIKA Innovative Ofentechnik GmbH Andreas Bloderer Kontakt: Anschrift: Müllerviertel 20 4563 Micheldorf Austria Angaben zum Gerät Modellkennung: ALUMO 6 kW Gleichwertige Modelle: Technische Universität Wien, Getreidemarkt 9/166, 1060 Prüflabor:...
  • Seite 7 (**) Nur bei Anwendung der Korrekturfaktoren F(2) oder F(3) erforderlich� Unterzeichnet für den Hersteller und im Namen des Herstellers von: Andreas Bloderer / Produktmanagement Micheldorf, 16.12.2021 Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten © 2021 | RIKA Innovative Ofentechnik GmbH...
  • Seite 8: Technische Daten

    3. TECHNISCHE DATEN Abmessungen, Gewicht und Anschluss Technische Daten Daten für Schornsteinfeger Heizleistungsbereich [kW] 4 - 8 Raumheizvermögen abhängig von der 90-210 Hausisolierung Brennstoffverbrauch [kg/h] ~2,2 Wirkungsgrad 85,7 -Gehalt CO-Emission bez. 13% O [mg/m Staub-Emissionen [mg/m Abgasmassenstrom [g/s] Abgastemperatur [°C] Kaminzugbedarf [Pa] Der Eigentümer der Kleinfeuerungsanlage oder der über die...
  • Seite 9: Ersatzteilübersicht Explosionsdarstellung

    Ersatzteilübersicht Explosionsdarstellung...
  • Seite 11: Ersatzteilübersicht Artikelnummern

    Ersatzteilübersicht Artikelnummern Nr. Art.Nr. Bezeichnung Nr. Art.Nr. Bezeichnung Z35835 Feuerraumtür schwarz B16808 Rückwand manuell B19184 Feuerraumtür schwarz kpl. Z35087 Steinhalter oben E13858 Dichtungsset D12 für Kaminöfen L02081 Spannbügel N103693 Flachdichtung schwarz 8x2 L02080 Steinhalter rechts Z39116 Türglas Z34671 Speckstein rechts Z35353 Türanschlag Z34733...
  • Seite 12: Wichtige Informationen

    Bestimmungen und Gesetze, sowie die örtlich gültigen bzw� Reinigen der lackierten Flächen während der Aushärtephase ist Vorschriften und Regeln� zu vermeiden� Das Aushärten des Lackes ist nach dem Betrieb mit großer Leistung beendet� RIKA Öfen dürfen Wohnräumen normaler Luftfeuchtigkeit (trockene Räume nach VDE 0100 Teil 200) aufgestellt werden�...
  • Seite 13: Vor Dem Aufstellen

    Vor dem Aufstellen Kaminöfen der Bauart 1 (BA 1) Diese dürfen nur mit geschlossener Feuerraumtür betrieben Bodentragfähigkeit werden� Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Für Mehrfachbelegung geeignet (beachten Unterkonstruktion dem Gewicht des Ofens standhält� unterschiedlichen Länderbestimmungen)� Hinweis Die Feuerraumtür darf nur zur Brennstoffaufnahme geöffnet Veränderungen an der Feuerstätte dürfen nicht vorgenommen...
  • Seite 14: Kleine Brennstoffkunde: Scheitholz

    5. KLEINE BRENNSTOFFKUNDE: SCHEITHOLZ Geeignete Brennstoffe und Leistungsregelung Brennstoffmengen Die Leistungsregelung Ihres Kaminofens erfolgt händisch oder über die elektronische Steuerung Rikatronic� Beachten Sie jedoch bitte Grundsätzlich ist Ihr Kaminofen zur Verfeuerung von trockenem auch, dass die Leistung Ihres Kaminofens vom Schornsteinzug und Scheitholz geeignet�...
  • Seite 15: Installation Des Ofens

    Leitung die Verbrennungsluft von außen zugeführt Zum fachgerechten Anschließen empfehlen wir original Rauchrohre werden� Lt� EnEV sollte die Verbrennungsluftleitung absperrbar aus dem RIKA Rauchrohrsortiment� sein� Die Stellung auf/zu muss eindeutig erkennbar sein� Anschluss an den Schornstein (Kamin) Schließen Sie an den Ansaugstutzen ein Rohr mit Ø 125 mm für Scheitholz- u�...
  • Seite 16: Montage/ Demontage Stein Und Optionen

    7. MONTAGE/ DEMONTAGE STEIN UND OPTIONEN Hinweis Manipulationen am Gerät nur dann vornehmen, wenn der Netzstecker des Ofens aus der Steckdose gezogen und der Ofen vollständig abgekühlt ist� Hinweis Bei allen Umbautätigkeiten sollten Sie besonders auf Ihre Finger bzw� alle Verkleidungsteile und Ofenanbauteile achten� Wählen Sie weiche Unterlagen, damit Sie Ihre Wohnraumeinrichtung bzw�...
  • Seite 17: Manuelle Bedienung

    Anheizstellung zu bringen� Sollte keine Entzündung des Brennstoffs erfolgen, leiten Sie nach Beendigung der Rauchentwichlung einen neuen Anheizvorgang ein� Tipp Für jede weitere Auflage gehen Sie bitte in der gleichen Weise vor� Die Anzünder können Sie unter der Nummer E15834 bei Ihrem RIKA Ofenfachhändler beziehen�...
  • Seite 18: Reinigung Und Wartung

    9. REINIGUNG UND WARTUNG Grundsätzliche Hinweise Feuerraum reinigen Der Feuerraum muss regelmäßig von Asche befreit werden, damit Hinweis eine ausreichende Luftzufuhr gewährleistet ist� Das Betätigen des Achten darauf, dass Reinigungstätigkeiten Rüttelrostes befördert die Asche in die Aschenlade� Mit einem Besen (Staubsaugen) rund um den Ofen während des Heizbetriebes können Sie die Asche rundherum wegkehren, sie können auch einen nicht in die Verbrennungsluftleitung hineinsaugen�...
  • Seite 19: Türglas Reinigen

    Türglas reinigen Konvektionsluftöffnungen Bei Bedarf Saugen Konvektionsluftöffnungen regelmäßig Staubablagerungen frei� Das Glas der Feuerraumtüre reinigen Sie am besten mit einem feuchten Lappen� Hartnäckiger Schmutz löst sich mit einem Vor Beginn der neuen Heizsaison sollte der Ofen gründlich gereinigt speziellen Reinigungsmittel (ohne ätzende Säuren u� Lösungsmittel werden, um zu starke Geruchsbelästigung zu vermeiden�...
  • Seite 20: Problemfälle - Mögliche Lösungen

    10. PROBLEMFÄLLE – MÖGLICHE LÖSUNGEN Problemfall 1 Problemfall 2 Feuer brennt mit schwacher, orangefarbener Flamme, das Fenster Ofen riecht stark und gibt Rauch in den Raum ab verrußt Ursache(n) Ursache(n) Einbrennphase (Inbetriebnahme) Schlechter Kaminzug Ofen ist verstaubt und/oder verschmutzt Feuchtes Holz Mögliche Lösungen Unsachgemäßes Anheizen Einbrennphase abwarten und ausreichend lüften...
  • Seite 21: Garantiebedingungen

    Importeurs im jeweiligen Land. Im Zweifelsfall sowie bei fehlenden oder fehlerhaften Übersetzungen gilt immer die deutsche Fassung als allein Gültige. Im Sinne einer rechtzeitigen Schadensbegrenzung ist der Garantieanspruch seitens des Anspruchnehmers beim RIKA Fach- bzw. Vertragshändler schriftlich geltend zu machen.
  • Seite 22: Angaben Zur Entsorgung

    13. ANGABEN ZUR ENTSORGUNG Die Firma RIKA Innovative Ofentechnik GmbH hat sich zum Ziel Auszug aus dem Abfallschlüssel der gesetzt, dass ihre Produkte über den gesamten Produktlebenszyklus Verordnung über das Europäische umweltfreundlich sind� fühlen auch über Produktlebensende hinaus diesem Ziel verpflichtet�...
  • Seite 24 RIKA Innovative Ofentechnik GmbH Müllerviertel 20 4563 Micheldorf / AUSTRIA Technische und optische Änderungen, sowie Tel.: +43 (0)7582/686 - 41, Fax: -43 Satz- und Druckfehler vorbehalten verkauf@rika.at www.rika.at © 2021 | RIKA Innovative Ofentechnik GmbH...
