Prozess-Controller Maxxis 4 PR 5500
4.4.2

LEDs

DE-24
Pos. Bezeichnung
11 Farbgraik-Display
12 Netzteil
Das Farbgraik-Display ist über ein Flachkabel mit dem Mainboard verbunden.
9

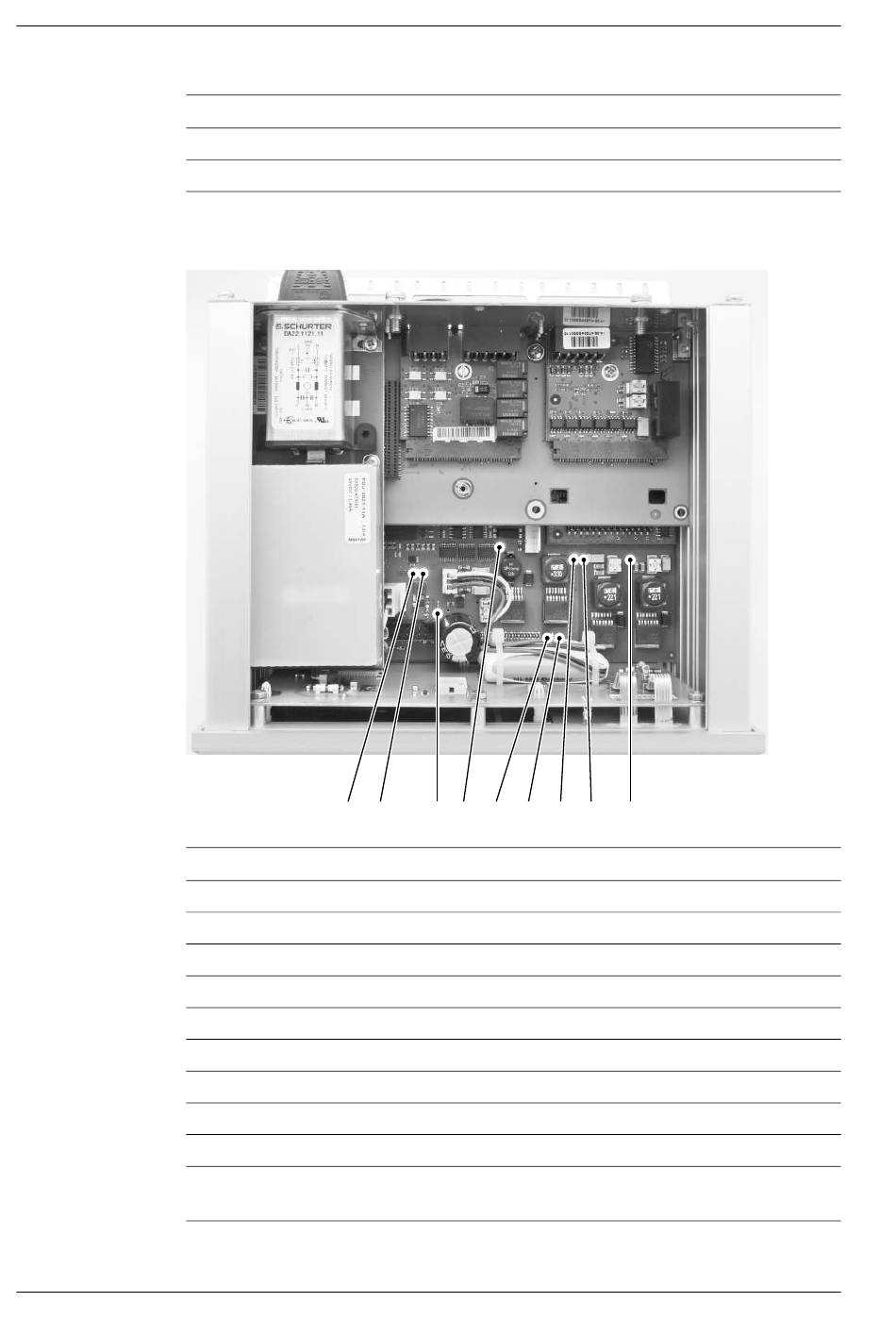

LED Funktion
1 ADC Versorgungsspannung +9 V
2 ADC Versorgungsspannung -9 V
3 5 V
4 300 mA Akku-Ladestrom, leuchtet wenn geladen wird
5 60 mA Akku-Ladestrom, leuchtet wenn geladen wird
6 3,3 V
7 Hauptversorgungsspannung 24 V
8 5 V gepufert
9 3,3 VCC gepufert
10 USB-Versorgung (nicht dargestellt )
Die LED beindet sich unter der Trägerkarte für die Optionskarten.
8 7 6 5 4
4 Geräteinstallation
3 2 1
