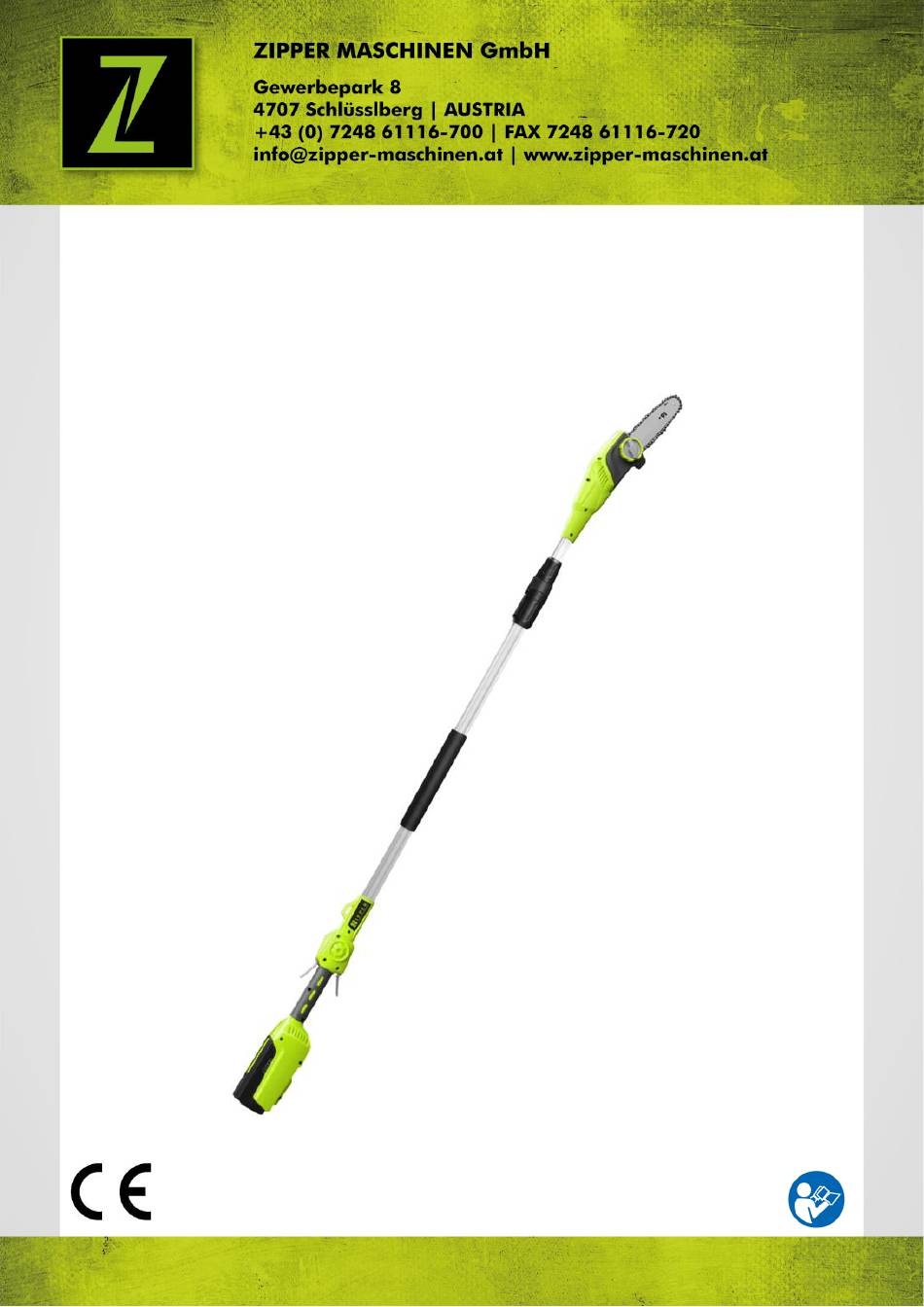

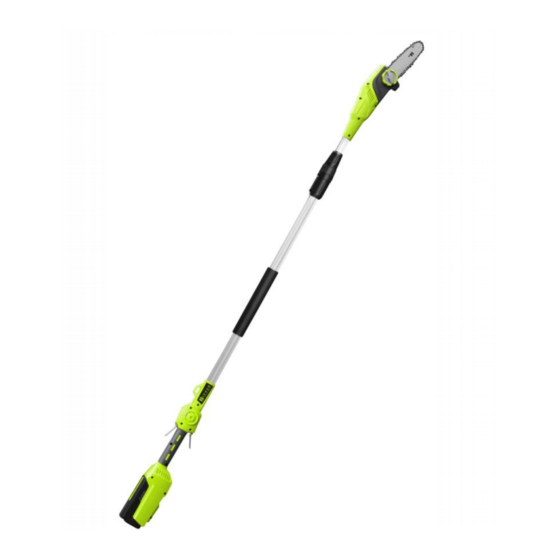

- Seite 1 Originalfassung BETRIEBSANLEITUNG HOCHENTASTER 40VOLT AKKU Übersetzung / Translation USER MANUAL POLE CHAIN SAW 40VOLT AKKU ZI-HET40V-AKKU EAN: 9120039232867 Edition: 23.05.2017 – Revision - 00 – CEC - DE/EN...
-
Seite 2: Inhaltsverzeichnis
7.2.2 Sägeschiene und Sägekette wechseln ............. 19 7.2.3 Sägekette nachschleifen ................20 Lagerung ......................20 Entsorgung ......................20 FEHLERBEHEBUNG PREFACE (EN) TECHNIC 10.1 Components ...................... 22 10.2 Technical details ....................23 SAFETY 11.1 Intended Use ..................... 24 ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU... - Seite 3 14.4 Disposal ......................36 TROUBLE SHOOTING ERSATZTEILE / SPARE PARTS 16.1 Ersatzteilbestellung / spare parts order ............37 16.2 Explosionszeichnung / explosion drawing ............38 EU-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF CONFORMITY 40 GEWÄHRLEISTUNG WARRANTY GUIDELINES PRODUKTBEOBACHTUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU...
-
Seite 4: Sicherheitszeichen / Safety Signs
15 m. Keep third parties away from the danger area! Verriegelung/Entriegelung Kettenabdeckung Lock/unlock the chain cover Erhöhen/Verringern der Kettenspannung Increase/Reduce the chain tension Vorgeschriebene Laufrichtung Sägekette Prescribed running direction of saw chain ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU... -
Seite 5: Vorwort (De)
VORWORT (DE) VORWORT (DE) Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung des HOCHENTASTER 40VOLT AKKU ZI-HET40V-AKKU. Folgend wird übliche Handelsbezeichnung Maschine (siehe Deckblatt) dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt. Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte... -
Seite 6: Technik
Sägeschiene Einschaltsperre Sägekette Ein-/Aus-Schalter Schutzabdeckung Schultergurt Handrad Befestigungsöse für Schultergurt Kettenspannrad Oberer Schaft Kettenabdeckung Vorderer Handgriff Krallenanschlag Schaftkupplung Akku (optional) Unterer Schaft LED Akkuzustands-Anzeige Motorgehäuse mit Entlüftungsöffnungen Entriegelungstaste für Akku Öltank mit Füllstandsanzeige Ladegerät (optional) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU... -
Seite 7: Technische Daten
Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. Bei einem Schalldruck über 85 dB(A) Gehörschutz tragen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU... -
Seite 8: Sicherheit
Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt. Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU... -
Seite 9: Sicherheitshinweise
Schalter haben oder die Maschine eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU... - Seite 10 Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Tragen Sie Schutzbrille- und Gehörschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzkleidung mindert die Verletzungsgefahr durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU...
-
Seite 11: Zusätzliche Sicherheitshinweise
Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU... -
Seite 12: Restrisiken
Greifen Sie während dem Betrieb nie in das Schneidwerkzeug der Maschine. Erfassen und Aufwickeln: Drähte und Schnüre können vom Schneidwerkzeug erfasst werden und können sowohl die Maschine beschädigen als auch Verletzungen verursachen. Bei der Beseitigung solcher Zustände Akku und Sicherheitsschlüssel (wenn vorhanden) herausziehen! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU... -
Seite 13: Schwingung
Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von entsprechend geschultem Fachpersonal bedient wird. Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre entsprechende technische Eignung/Ausbildung zur Bedienung einer Maschine der wichtigste Sicherheitsfaktor! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU... -
Seite 14: Betrieb
Füllen Sie das Kettenschmieröl vorsichtig ein, bis die obere Markierung der Ölfüllstandsanzeige (b) erreicht ist. Schließen Sie den Öltankverschluss (a). Prüfen Sie den Kettenölstand auch während des Betriebes und füllen ggf. Kettenöl nach. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU... -
Seite 15: Kettenspannung
Ziehen Sie das Handrad zur Befestigung der Schiene und der Abdeckung fest an (3.). Bedienung Montage und Einstellung des Schulterriemens: Haltehaken öffnen und an der Befestigungsöse des Gehäuses einhängen. Schulterriemen auf die Körpergröße einstellen ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU... - Seite 16 LEDs der Akkuzustands-Anzeige der Ladezustand geprüft werden. Die Anzeige erlischt nach 5 Sekunden. Blinkt eine der LED, muss der Akku geladen werden. Wenn nach dem Drücken der Taste keine LED leuchtet, ist der Akku defekt und muss ersetzt werden. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU...
-
Seite 17: Grundlegende Arbeitstechniken
Beim Entasten liegender Stämme immer zuerst die frei in die Luft ragenden Äste absägen. Stützäste erst abtrennen, wenn der Stamm in Längen gesägt ist. ACHTUNG! Äste, die aufliegen oder unter Spannung stehen, können die Sägekette im Holz verkeilen! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU... -
Seite 18: Wartung
Verschmutzung mit einer Bürste. Halten Sie die Lüftungsschlitze sauber und staubfrei. 7.2.1 Ölführungsnut der Sägeschiene Sägeschiene demontieren. Ölführungsnut mit geeignetem Werkzeug von Schmutz befreien. Kunststoffspachtel benutzen, kein Stahlwerkzeug verwenden! Sägeschiene wieder anbringen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU... -
Seite 19: Sägeschiene Und Sägekette Wechseln
Drehen Sie die Sägekette von Hand, um diese auf einen einwandfreien Lauf zu prüfen. Sie muss frei in der Schiene gleiten. HINWEIS: Die Spannung einer neuen Kette muss nach wenigen Arbeitsminuten kontrolliert und nachgestellt werden! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU... -
Seite 20: Sägekette Nachschleifen
H I N W E I S Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese ordnungsgemäß verrichten, oder besitzen vorgeschriebene Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben des Problems hinzu. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU... -
Seite 40: Eu-Konformitätserklärung / Ce-Declaration Of Conformity
EC directives. Any manipulation or change of the machine not being explicitly authorized by us in advance renders this document null and void. Technische Dokumentation ZIPPER-MASCHINEN GmbH 4170 Haslach, Marktplatz 4 Schlüsslberg, 23.05.2017 Erich Humer Ort / Datum place/date Geschäftsführer / Director ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU... -
Seite 41: Gewährleistung
GEWÄHRLEISTUNG GEWÄHRLEISTUNG 1.) Gewährleistung: Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. -
Seite 43: Produktbeobachtung
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: Z.I.P.P.E.R MASCHINEN GmbH 4707 Schlüsslberg, Gewerbepark 8 AUSTRIA Tel :+43 7248 61116 700 Fax:+43 7248 61116 720 info@zipper-maschinen.at ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU... - Seite 44 PRODUKTBEOBACHTUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HET40V-AKKU...
