Zahnriemenwechsel

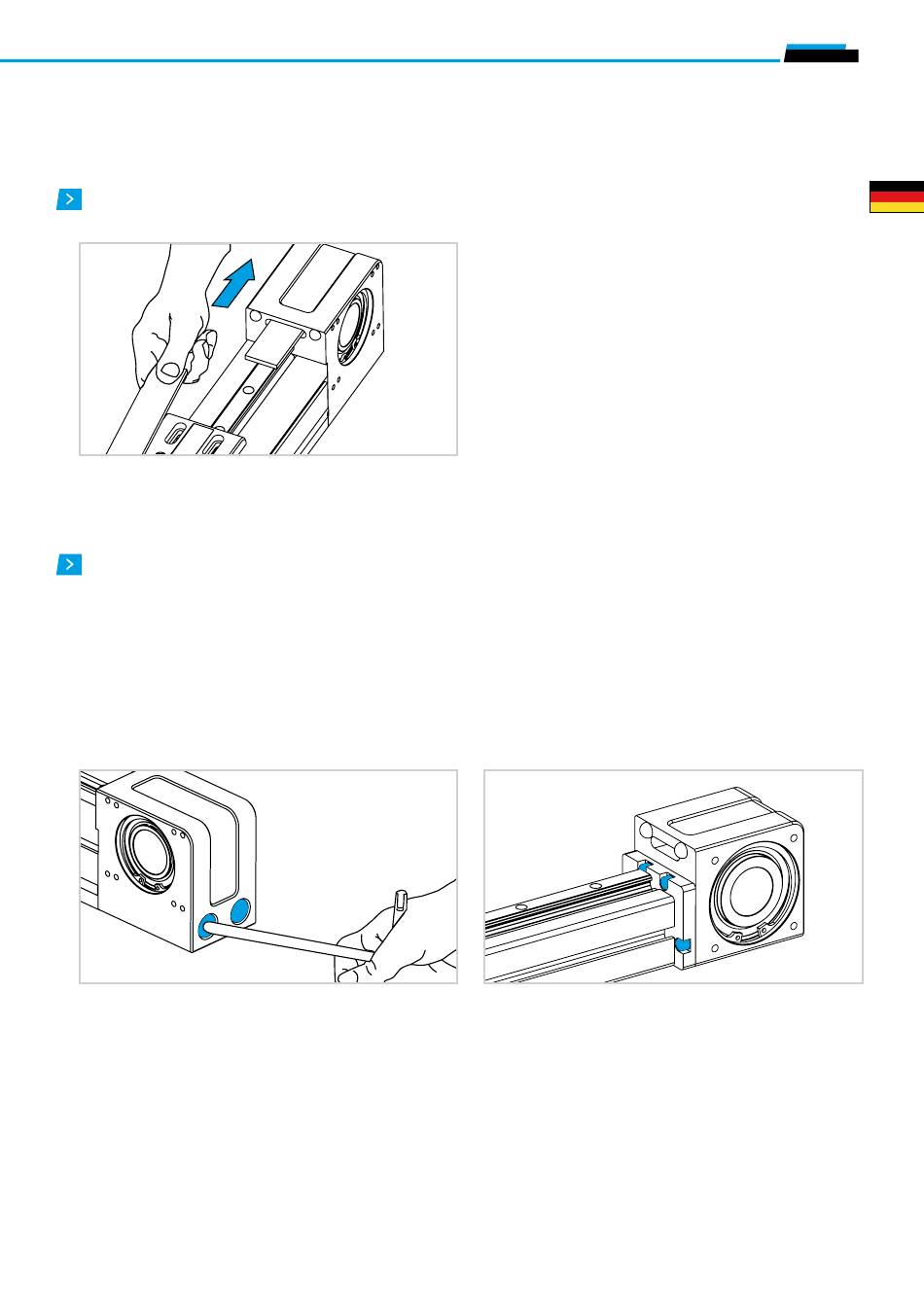

Demontage des Umlenkkopfes

Führen Sie zunächst die Schritte 1-2-3 aus (vgl. UM-18)
4) Für Baugröße 80 und 100: Lösen und entfernen Sie die
Schrauben an der Stirnseite der Antriebsköpfe (Abb. 7).
5) Für Baugrößen 30 und 50: Lösen Sie die vier Schrauben
an der Verbindungsplatte (Abb. 8).
Führen Sie zunächst die unter den Punkten 1 - 2 an-
gegebenen Schritte für beide Enden des Laufwagens
durch
3) Entfernen Sie den Riemen auf beiden Seiten des Laufwa-
gens und ziehen Sie diesen heraus. Zur Montage des neuen
Zahnriemens führen sie die vorangegangenen Schritte in
umgekehrter Reihenfolge aus (Abb. 5 und Abb. 6).
Achten Sie auf die exakte Zentrierung des Zahnriemens.
Abb. 6
Dieser darf bei einer Bewegung des Laufwagens in die
Endlagen nicht auf einer Seite anliegen.
Abb. 7
Smart System
Abb. 8
UM-19
