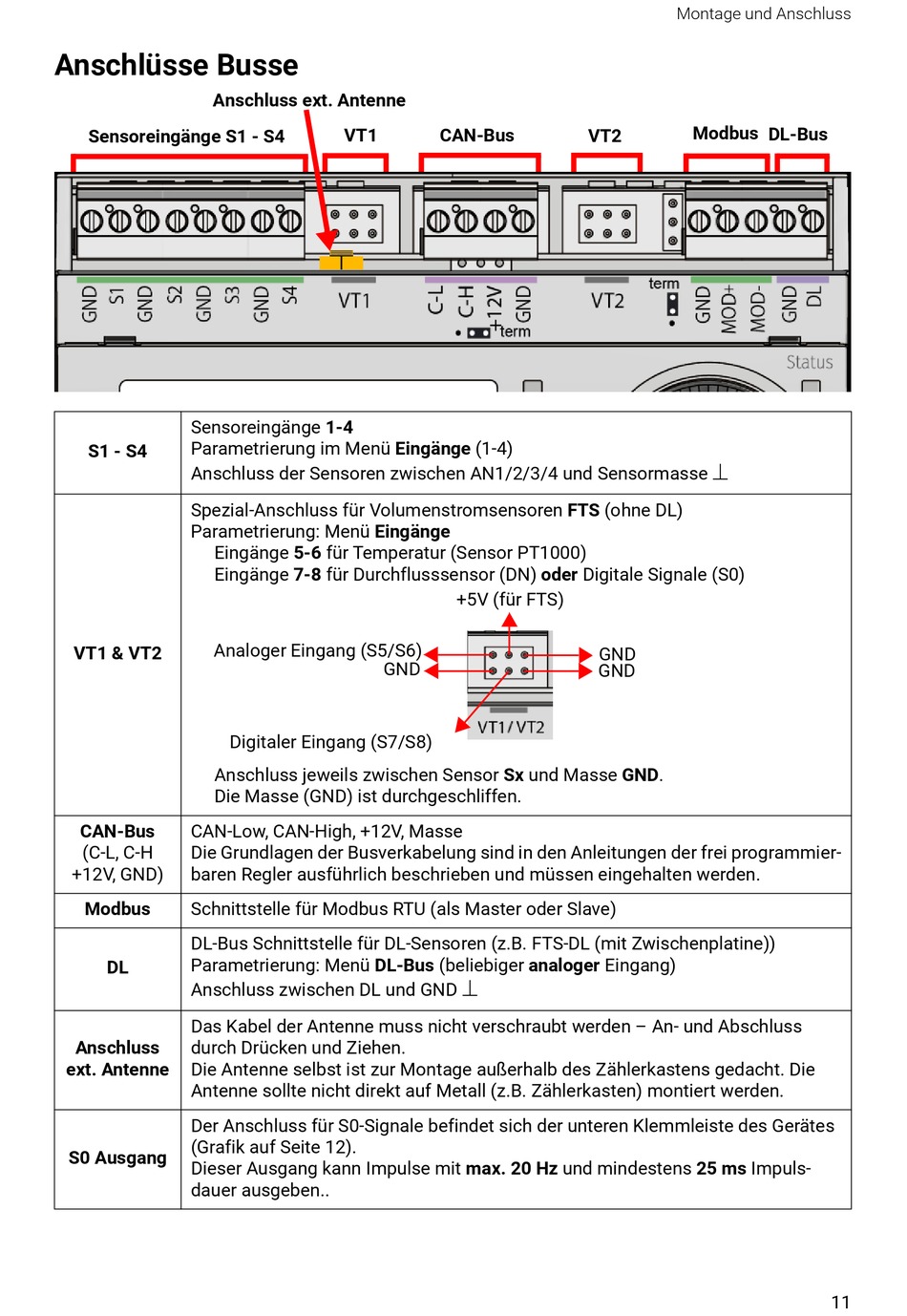

Anschlüsse Busse
Anschluss ext. Antenne
Sensoreingänge S1 - S4
Sensoreingänge 1-4
Parametrierung im Menü Eingänge (1-4)
S1 - S4
Anschluss der Sensoren zwischen AN1/2/3/4 und Sensormasse
Spezial-Anschluss für Volumenstromsensoren FTS (ohne DL)
Parametrierung: Menü Eingänge
Eingänge 5-6 für Temperatur (Sensor PT1000)
Eingänge 7-8 für Durchflusssensor (DN) oder Digitale Signale (S0)
Analoger Eingang (S5/S6)
VT1 & VT2
Anschluss jeweils zwischen Sensor Sx und Masse GND.
Die Masse (GND) ist durchgeschliffen.
CAN-Bus CAN-Low, CAN-High, +12V, Masse
(C-L, C-H Die Grundlagen der Busverkabelung sind in den Anleitungen der frei programmier-
+12V, GND) baren Regler ausführlich beschrieben und müssen eingehalten werden.
Modbus Schnittstelle für Modbus RTU (als Master oder Slave)
DL-Bus Schnittstelle für DL-Sensoren (z.B. FTS-DL (mit Zwischenplatine))
Parametrierung: Menü DL-Bus (beliebiger analoger Eingang)
DL
Anschluss zwischen DL und GND
Das Kabel der Antenne muss nicht verschraubt werden – An- und Abschluss
Anschluss durch Drücken und Ziehen.
ext. Antenne Die Antenne selbst ist zur Montage außerhalb des Zählerkastens gedacht. Die
Antenne sollte nicht direkt auf Metall (z.B. Zählerkasten) montiert werden.
Der Anschluss für S0-Signale befindet sich der unteren Klemmleiste des Gerätes
(Grafik auf Seite 12).
S0 Ausgang
Dieser Ausgang kann Impulse mit max. 20 Hz und mindestens 25 ms Impuls-
dauer ausgeben..
VT1
GND
Digitaler Eingang (S7/S8)
CAN-Bus VT2
+5V (für FTS)
GND
GND

Montage und Anschluss
Modbus
DL-Bus

