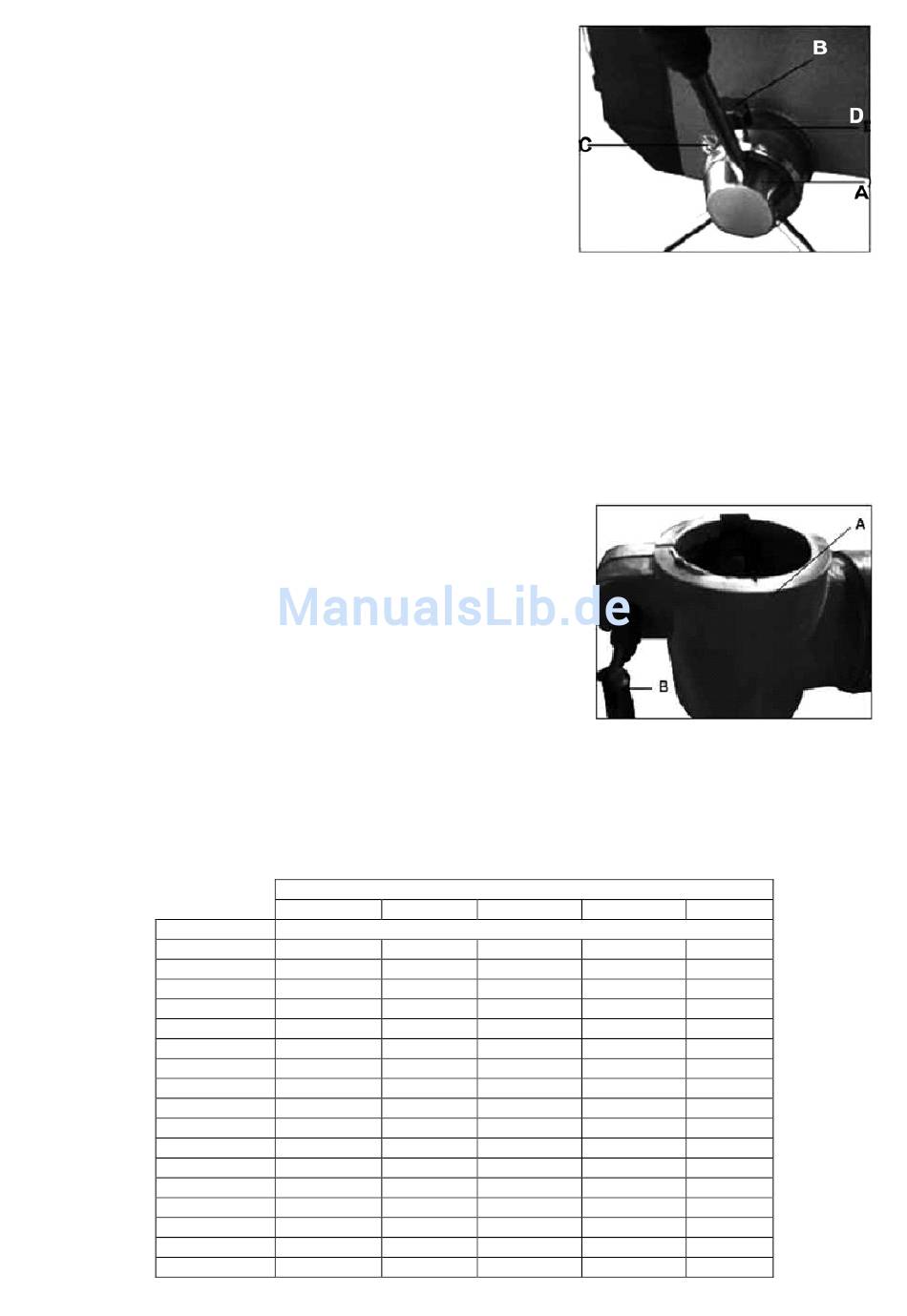

2.) Beim Bohren von mehreren Löchern mit gleicher
Tiefe können Sie die Tiefeneinstellungen verwenden
und einstellen:
a) Lösen Sie die Verschlussschraube (B) und
drehen Sie den Skalenring (A) bis sich der
gewünschte Skalenwert (D) mit dem Anzeiger (C)
deckt. Nun ziehen Sie die Verschlussschraube
(B) wieder an.
b) Die Spindel lässt sich nun exakt auf den eingestellten Wert nach unten senken.
3.) Um den Bohrtisch neu einzustellen, halten Sie diesen mit einer Hand fest und lösen die
Tischverschlussschraube mit der anderen Hand. Bringen Sie den Bohrtisch in die
gewünschte Position und ziehen Sie die Verschlussschraube wieder fest an.
4.) Drehung des Bohrtisches:
Lockern Sie den Bohrtisch wie unter 3. beschrieben. Der Bohrtisch kann um 360°
gedreht und die Bodenplatte ebenfalls als Arbeitstisch verwendet werden. So gewinnen
Sie zwischen Bohrfutter und Bodenraum mehr Arbeitsraum, der Ihnen dann das Bohren
von größeren Gegenständen ermöglicht.
5.) Sie können bei Bedarf den Bohrtisch kippen. Lösen Sie
den
Drehbolzen
Fixierschraube (B). Die Mutter wird solange angezogen
bis der Fixierstift von selbst herausspringt. Neigen Sie
den Bohrtisch in den gewünschten Winkel (bis 45° ) und
zeihen Sie den Drehbolzen (A) wieder fest an. Bei
Zurücksetzen in die waagrechte Stellung verwenden
Sie wieder die Fixierschraube.
6.) Um die Spindeldrehzahl bestimmungsgemäß einzustellen, entnehmen Sie die optimale
Geschwindigkeit laut Angaben im Riemengehäuse. Diese Tabelle gibt darüber Auskunft,
welche Geschwindigkeiten bei einem bestimmten Bohrerdurchmesser und Material
benötigt werden (vgl. nachstehende Tabelle).
Liste der verschiedenen Bohrerdurchmesser, Drehzahlgeschwindigkeiten und Materialien
Ø-Bohrer
3 mm
4 mm
5 mm
6 mm
7 mm
8 mm
9 mm
10 mm
11 mm
12 mm
13 mm
14 mm
16 mm
18 mm
20 mm
22 mm
25 mm
(A)
und
entfernen
Grausguss
Edelstahl
Drehzahlgeschwindigkeit in U/min
2550
1600
1900
1200
1530
955
1270
800
1090
680
960
600
850
530
765
480
700
435
640
400
590
370
545
340
480
300
425
265
380
240
350
220
305
190
Seite 7 von 19
Sie
die
Material
Stahl St 37
Aluminium
2230
9500
1680
7200
1340
5700
1100
4800
960
4100
840
3600
740
3200
670
2860
610
2600
560
2400
515
2200
480
2000
420
1800
370
1600
335
1400
305
1300
270
1150
Bronze
8000
6000
4800
4000
3400
3000
2650
2400
2170
2000
1840
1700
1500
1300
1200
1100
950
