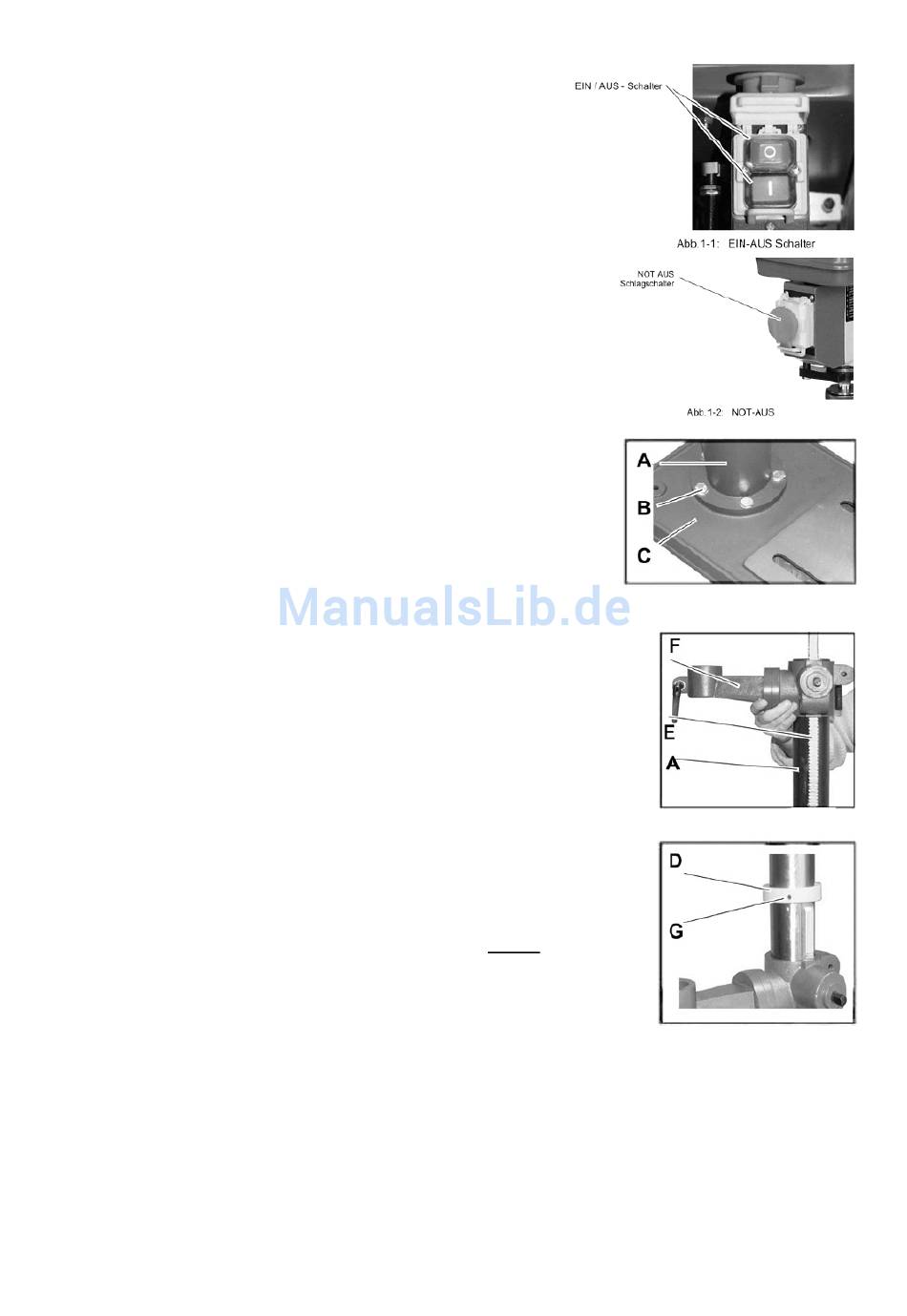

5.2 EIN-AUS Schalter

Der abschließbare Schalter ist mit einer NOT-AUS
Funktion und Unterspannungsauslösung versehen.
Öffnen Sie die Abdeckklappe des Schalters um die
Bohrmaschine einzuschalten.
Schließen Sie die Abdeckklappe nach dem Einschalten um
die NOT-AUS Funktion zu gewährleisten.

5.3 Zusammenbau

1.) Mit Hilfe der vier Schrauben montieren Sie die Säule
(A) auf die Bodenplatte (B). Lösen Sie zuerst die
Madenschraube
entfernen Sie Haltering (D) und Zahnstange (E).
2.) Richten Sie nun die Zahnstange (E) innerhalb des
Tischträgers (F) so aus, dass die Zähne der Zahnstange (E)
im Zahnrad des Bohrtischhalters (F) einrasten. Schieben
Sie den Bohrtischhalter (F) mit der Zahnstange (E) auf die
Säule).
Schieben Sie nun den Haltering (D) auf die Zahnstange (E).
Ziehen Sie die Schraube am Haltering (D) leicht an.
3.) Setzen Sie den Maschinenkopf auf die Säule und drehen Sie ihn, bis er mit der
Bodenplatte fluchtet. Dann arretieren Sie den Kopf mit den im Kopf befindlichen
Madenschrauben (rechts über der Zahnstange)
Wichtiger Hinweis
Bevor Sie den Morsekonus in die Antriebsspindel stecken, Morsekonus und Antriebsspindel
vollständig entfetten! Bei Nichtbeachtung kann sich das Bohrfutter mit dem Morsekonus
wieder aus der Antriebsspindel lösen (Verletzungsgefahr!) und/oder es läuft unrund und
ungenau!
