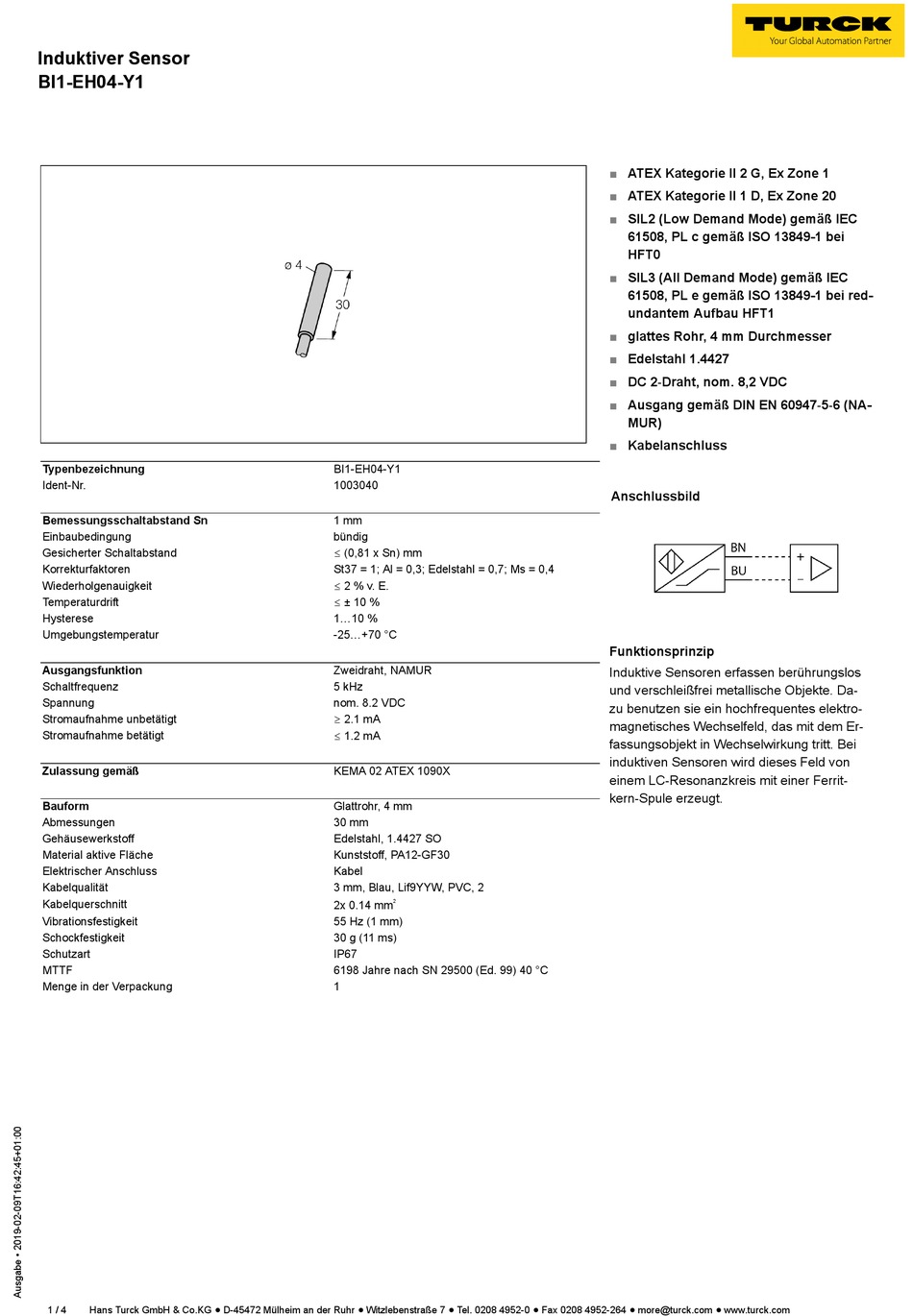

turck BI1-EH04-Y1 Betriebsanleitung

Induktiver Sensor
BI1-EH04-Y1
Typenbezeichnung
Ident-Nr.
Bemessungsschaltabstand Sn
Einbaubedingung
Gesicherter Schaltabstand
Korrekturfaktoren
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Elektrischer Anschluss
Kabelqualität
Kabelquerschnitt
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
MTTF
Menge in der Verpackung
1 / 4 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
BI1-EH04-Y1
1003040
1 mm
bündig
ð (0,81 x Sn) mm
St37 = 1; Al = 0,3; Edelstahl = 0,7; Ms = 0,4
ð 2 % v. E.
ð ± 10 %
1...10 %
-25...+70 °C
Zweidraht, NAMUR
5 kHz
nom. 8.2 VDC
ï 2.1 mA
ð 1.2 mA
KEMA 02 ATEX 1090X
Glattrohr, 4 mm
30 mm
Edelstahl, 1.4427 SO
Kunststoff, PA12-GF30
Kabel
3 mm, Blau, Lif9YYW, PVC, 2
2x 0.14 mm
2
55 Hz (1 mm)
30 g (11 ms)
IP67
6198 Jahre nach SN 29500 (Ed. 99) 40 °C
1
■ ATEX Kategorie II 2 G, Ex Zone 1
■ ATEX Kategorie II 1 D, Ex Zone 20
■ SIL2 (Low Demand Mode) gemäß IEC
61508, PL c gemäß ISO 13849-1 bei
HFT0
■ SIL3 (All Demand Mode) gemäß IEC
61508, PL e gemäß ISO 13849-1 bei red-
undantem Aufbau HFT1
■ glattes Rohr, 4 mm Durchmesser
■ Edelstahl 1.4427
■ DC 2-Draht, nom. 8,2 VDC
■ Ausgang gemäß DIN EN 60947-5-6 (NA-
MUR)
■ Kabelanschluss
Anschlussbild
Funktionsprinzip
Induktive Sensoren erfassen berührungslos
und verschleißfrei metallische Objekte. Da-
zu benutzen sie ein hochfrequentes elektro-
magnetisches Wechselfeld, das mit dem Er-
fassungsobjekt in Wechselwirkung tritt. Bei
induktiven Sensoren wird dieses Feld von
einem LC-Resonanzkreis mit einer Ferrit-
kern-Spule erzeugt.
