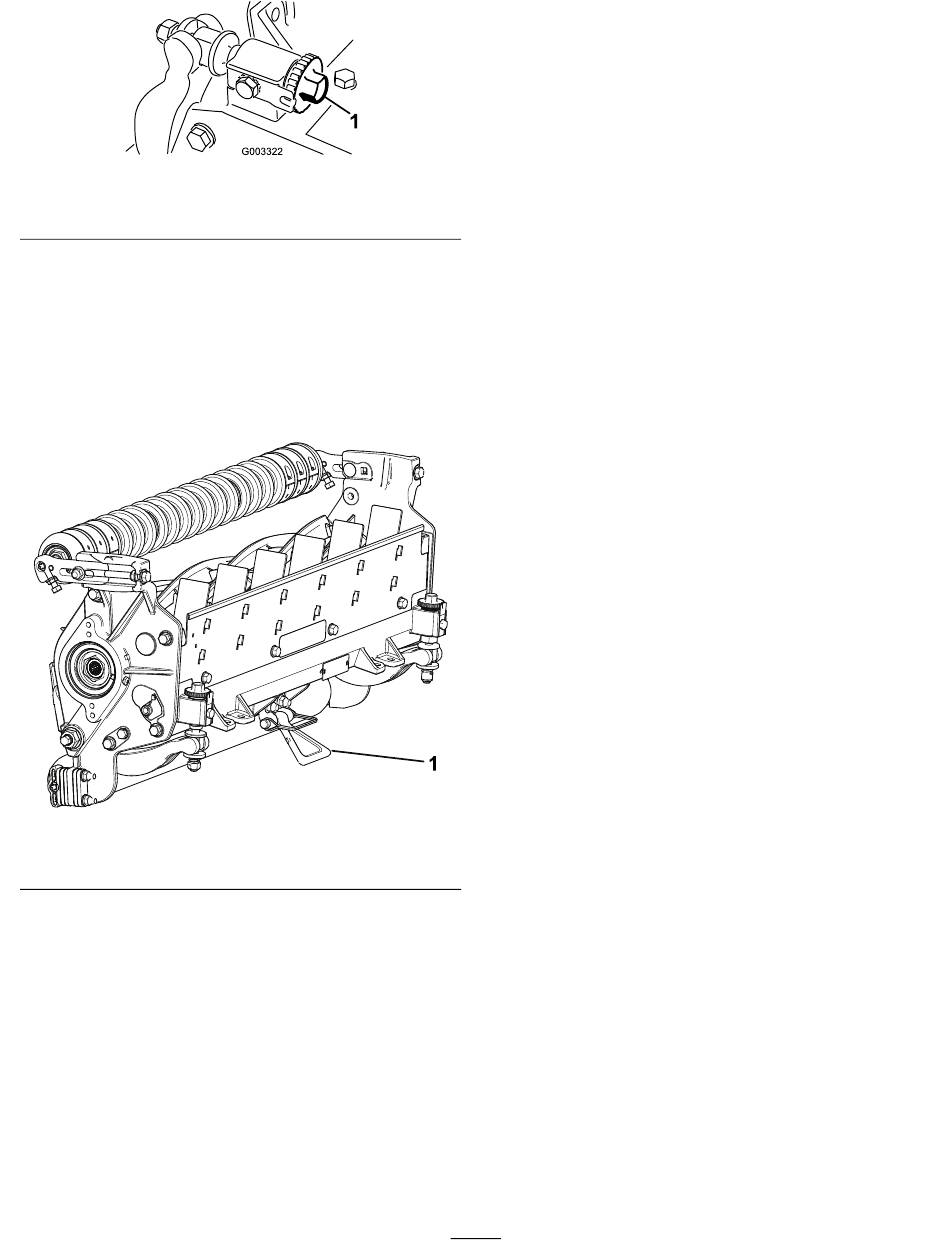

1. Einstellschraube des Untermesserträgers
3. Kippen Sie die Schneideinheit, um das
Untermesser und die Spindel zugänglich zu
machen.
Wichtig:
Stellen Sie sicher, dass die
Muttern hinten an den Einstellschrauben
des Untermesserträgers nicht auf der
Arbeitsfläche aufliegen, verwenden Sie den
Ständer (Bild 13).
1. Ständer
4. Drehen Sie die Spindel so, dass ein Messer
das Untermesser 25 mm vom Ende des
Untermessers an der rechten Seite der
Schneideinheit überquert.
Hinweis:
Versehen Sie dieses Messer mit
einer Markierung, um spätere Einstellungen zu
erleichtern.
5. Legen Sie die Beilagscheibe (0,05 mm)
zwischen dem markierten Spindelmesser und
dem Untermesser an, an der Stelle, wo das
Messer das Untermesser überquert.
6. Drehen Sie die Einstellschraube des rechten
Untermesserträgers nach rechts, bis Sie
Bild 12
Bild 13
einen leichten Druck (d. h. Widerstand)
an der Beilagscheibe spüren; lösen Sie die
Einstellschraube des Untermesserträgers
dann um zwei Klicks und entfernen Sie die
Beilagscheibe.
Hinweis:
Schneideinheit wirkt sich auf die andere Seite
aus; die zwei Klicks geben Abstand für das
g003322
Einstellen der anderen Seite.
Hinweis:
anfangen, sollten Sie anfänglich die rechte und
linke Seite abwechselnd anziehen, um den
Abstand zwischen beiden Seiten zu verringern.
7. Drehen Sie die Spindel langsam so, dass das
gleiche Messer, das Sie an der rechten Seite
geprüft haben, das Untermesser 25 mm vom
Ende des Untermessern an der linken Seite der
Schneideinheit überquert.
8. Drehen Sie die Einstellschraube des
Untermesserträgers nach rechts, bis die
Beilagscheibe mit geringem Widerstand durch
das Loch zwischen der Spindel und dem
Untermesser geschoben werden kann.
9. Gehen Sie wieder zur rechten Seite und nehmen
Sie u. U. Einstellungen vor, bis Sie einen
geringen Widerstand an der Beilagscheibe
zwischen dem gleichen Messer und dem
Untermesser erhalten.
10. Wiederholen Sie die Schritte
Beilagscheibe durch beide Schlitze mit geringem
Widerstand geschoben werden kann, jedoch
ein Durchschieben an beiden Seiten mit einem
weiteren Klick an jeder Seite vermieden wird.
Hinweis:
Spindel.
Hinweis:
g191340
täglichen Einstellungen erforderlich und sollten
nur nach dem Schleifen oder einem Ausbau
durchgeführt werden.
11. Drehen Sie die Einstellschraube des
Untermesserträgers von dieser Stellung (d. h.
ein anziehender Klick und Beilagscheibe fällt
nicht durch) um jeweils einen Klick nach rechts.
Hinweis:
Untermesser um 0,022 mm bewegt. Ziehen Sie
die Einstellschrauben nicht zu fest.
12. Prüfen Sie die Schnittqualität, siehe
des Mähwerks (Seite
10
Das Einstellen einer Seite der
Wenn Sie mit einem großen Abstand
8 und 9, bis die
Das Untermesser ist jetzt parallel zur
Diese Schritte sind nicht bei den
Bei jedem Klick wird das
7).
Überprüfen
