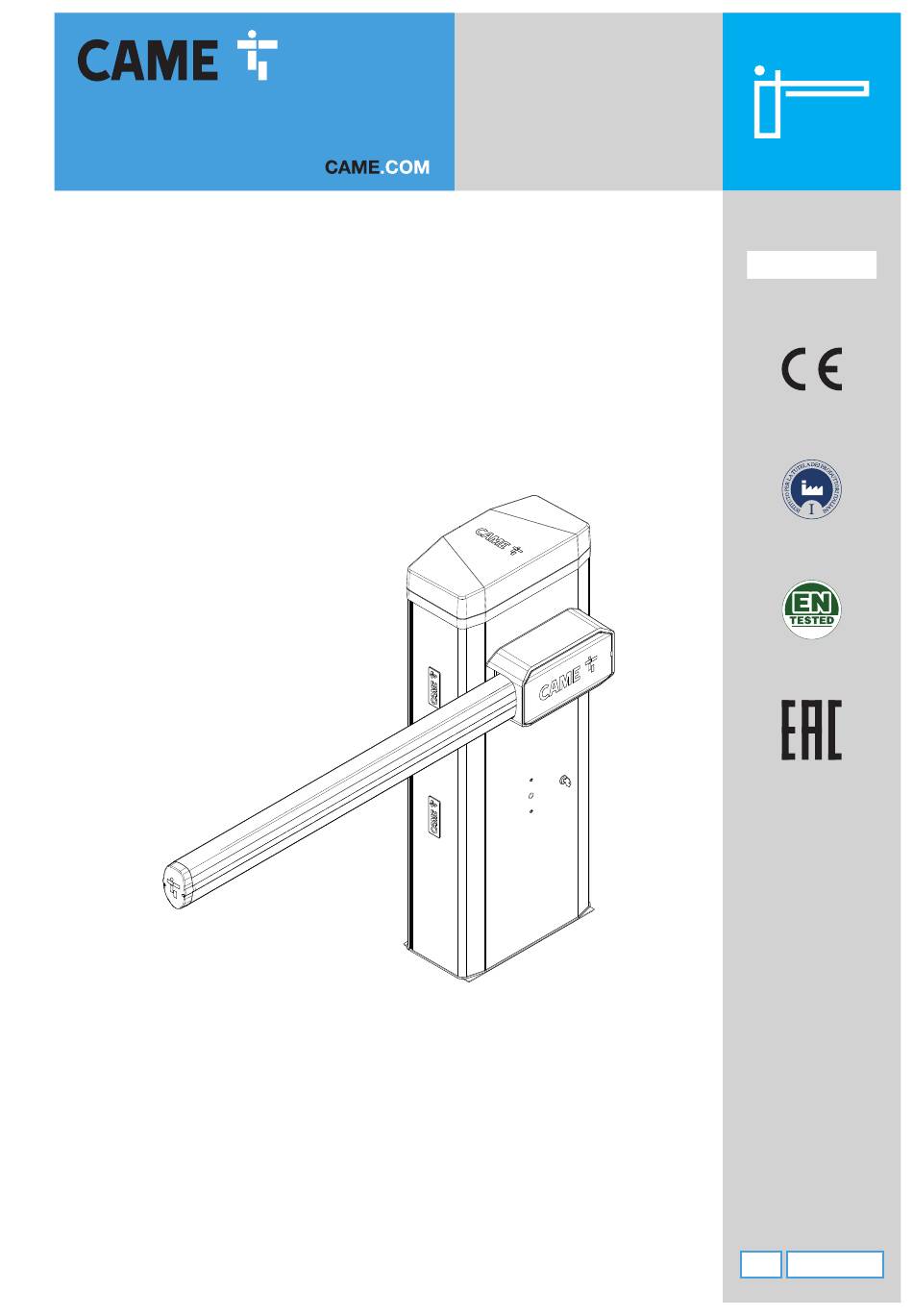

- Seite 1 Automatische Schrankensysteme FA01384-DE GGT80AGS GGT80RGS GGT80ACS GGT80AX4 GGT80AX6 Deutsch MONTAGEANLEITUNG...
-
Seite 2: Manuelle Entriegelung Des Antriebs
MANUELLE ENTRIEGELUNG DES ANTRIEBS Die Entriegelung des Antriebs kann eine Gefahr für den Benutzer darstellen, wenn die optimale Befestigung und Integrität des Baums durch einen Unfall oder durch Montagefehler beeinträchtigt wurden. In diesen Fällen wird die Ausbalancierung des Baums nicht mehr durch die Ausgleichsfedern gewährleistet, der Baum könnte sich beim Entriegeln abrupt drehen. -
Seite 3: Allgemeine Hinweise Für Den Techniker
ALLGEMEINE HINWEISE FÜR DEN TECHNIKER Wichtige Sicherheitshinweise. Die Anleitung genau befolgen, eine nicht ordnungsgemäße Montage kann schwere Schäden zur Folge haben. Vor der Montage auch die benutzerrelevanten Hinweise durchlesen. Das Gerät ist ausschließlich für den Zweck zu verwenden, für den es entwickelt wurde. Andere Verwendungszwecke sind gefährlich. -
Seite 4: Potentielle Gefahrpunkte Für Menschen
ABBAU UND ENTSORGUNG CAME S.p.A. wendet im Betrieb das Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt an. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen: ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können, getrennt gesammelt, mit dem normalen Hausmüll entsorgt werden. -
Seite 5: Angaben Und Informationen Zum Produkt
Die Maßangaben sind, wenn nicht anders angegeben, in Millimetern. Beschreibung 803BB-0180 GGT80AGS - Automatisches Schrankensystem mit 24 V DC Antrieb mit Encoder; Schranke aus verzinktem und lackiertem Stahlblech mit Raum für Zusatzgeräte. Ausgleichsfedern sind enthalten. 803BB-0220 GGT80RGS - Automatisches Schrankensystem mit 24 V DC Antrieb mit Encoder; Schranke aus verzinktem und lackiertem Stahlblech mit Raum für Zusatzgeräte. -
Seite 6: Beschreibung Der Bestandteile
Beschreibung der Bestandteile Schranke Deckel Hebelarm Antrieb mit Encoder Baum-Halteplatte Netzteil Mittelplatte Netzsicherung Befestigungsflansch Versorgungsklemmleiste Eingreifschutz Montageplatte Löcher zur Befestigung der Lichtschranken Fundamentanker Entriegelungsschloss Endkappe Schrankenbaum-Schutzprofil Schranke Federhalterung Inspektionsklappe 001G06080 - Ausgleichsfeder Ø 55 mm. Schloss der Inspektionsklappe Mikroschalterkontakt - Getriebemotor entriegelt Steuereinheit DIN-Schiene Mikroschalterkontakt - offene Abdeckung... -
Seite 7: Steuerung
Anschlussklemmleiste, Codeschloss Versorgungsklemmleiste, Steuerung Anschlussklemmleiste, Transponderleser Sicherung für Motor Klemmleiste für Steckplatz RSE_1 für Parallelschaltung, Schleusenbetrieb Steckplatz für CAME KEY oder CRP Steckplatz für Memory Roll Klemmleiste für Steckplatz RSE_2 zum Anschluss von CRP, Steuerung IO 485 oder Schnittstelle Modbus RTU Anschlussklemmleiste für Elektroverriegelung... -
Seite 8: Abmessungen
Abmessungen max. 7800 Kabeltypen und Mindeststärken Kabellänge (m) bis 20 von 20 bis 30 Betriebsspannung 230 V AC 3G x 1,5 mm² 3G x 2,5 mm² Betriebsspannung 120 V AC 3G x 1,5 mm² 3G x 2,5 mm² Blinkleuchte 24 V AC/DC 2 x 1 mm²... -
Seite 9: Vorher Durchzuführen
INSTALLATION Die folgenden Abbildungen dienen nur als Beispiel. Der für die Montage des Antriebs und der Zusatzgeräte nötige Raum hängt vom Standort ab. Der Monteur wählt die beste Lösung. Bei der manuellen Handhabung je 20 kg Hubgewicht eine Person zum Heben vorsehen; bei nicht manueller Handhabung geeignete Hebegeräte verwenden. Während der Montage kann sich die Schranke bewegen und umkippen. -
Seite 10: Vorbereitung Der Schranke
Die Grube um die Betonplatte mit Erde auffüllen. Die Muttern von den Schrauben entfernen. Die Elektrokabel in die Rohre schieben, bis sie etwa 1500 mm herausragen. Vorbereitung der Schranke Wenn die Inspektionsklappe offen ist, funktioniert der Antrieb nicht. Verankerung der Schranke... -
Seite 11: Änderung Der Öffnungsrichtung Des Baums
Änderung der Öffnungsrichtung des Baums... - Seite 12 Montage des Baums Die Baumverstärkung in den Baum stecken. Die Flansch und die Zwischenplatte ERST NACH Installation der LED-BAUMBELEUCHTUNG (sofern vorgesehen) montieren. Die Schrauben fest anziehen.
- Seite 13 Abdeckprofile in der notwendigen Länge (Baumvertiefung minus 10 mm) zuschneiden. Abdeckprofile in die Vertiefungen an beiden Seiten des Baums stecken. Das Gummischutzprofil in die entsprechende Vertiefung stecken. Den Rest des Profils abschneiden. Die Baum-Endkappe mit den entsprechenden Schrauben befestigen. Eingreifschutz auf die Abdeckung der Baumhalterung stecken und mit den enthaltenen Schrauben befestigen.
-
Seite 14: Befestigungsloch Der Ausgleichsfeder Wählen
Befestigungsloch der Ausgleichsfeder wählen Sperrweite (m) 4,00 < 4,50 4,50 < 5,00 5,00 < 5,50 5,50 < 6,00 6,00 < 6,50 6,50 < 7,00 7,00 < 7,80 Schrankenbaum mit LED-Baumbeleuchtung Schrankenbaum mit LED-Baumbeleuchtung und einfachem Gitter* Schrankenbaum mit LED-Baumbeleuchtung und mannshohem Gitter Schrankenbaum mit LED-Baumbeleuchtung und beweglicher Auflagestütze... -
Seite 15: Montage Der Ausgleichsfeder
Montage der Ausgleichsfeder Den Getriebemotor entriegeln. Die Öse von unten in die Feder schrauben Schrankenbaum senkrecht stellen Die Feder wird an der Federhalterung festgeschraubt. Antrieb verriegeln Die Öse des Zugseils unter dem Verankerungsbügel einhaken 4 5 6 Die Federhalterung montieren und am Hebelarm anbringen. -
Seite 16: Baumausgleich
Baumausgleich Den Getriebemotor entriegeln. Antrieb verriegeln Feder von Hand drehen, um die Zugkraft zu erhöhen bzw. zu verringern. Der Überprüfen, dass die Feder richtig funktioniert. Bei senkrecht Baum muss im 45°-Winkel stehen bleiben. stehendem Baum ist die Feder nicht gespannt. Bei waagerecht Wenn zwei Federn vorhanden sind, muss der Vorgang gleichzeitig an stehendem Baum ist die Feder gespannt. -
Seite 17: Einstellung Der Endlagen (Mit Mechanischen Endschaltern)
Einstellung der Endlagen (mit mechanischen Endschaltern) Feststellen, ob der Schlagbaum in geschlossener Stellung parallel und in offener Stellung ca. in einem 89°-Winkel zur Straße ist. Korrektur der waagerechten Baumstellung Den Getriebemotor entriegeln. Die Inspektionsklappe öffnen. Den mechanischen Endanschlag drehen, bis der Schrankenbaum die gewünschte Stellung erreicht hat. Den Endanschlag mit der Kontermutter befestigen. -
Seite 18: Korrektur Der Senkrechten Baumstellung
Korrektur der senkrechten Baumstellung Den Getriebemotor entriegeln. Die Inspektionsklappe öffnen. Den mechanischen Endanschlag drehen, bis der Schrankenbaum die gewünschte Stellung erreicht hat. Den Endanschlag mit der Kontermutter befestigen. Antrieb verriegeln ~1° ~89°... - Seite 19 VERDRAHTUNG Verlegung der Stromkabel Elektrische Leitungen dürfen nicht mit Teilen, die während des Betriebs heiß werden könnten (z.B.: Motor, Trafo) in Berührung kommen. Darauf achten, dass bewegliche mechanische Elemente ausreichend von den Kabeln getrennt sind. Spannungsversorgung Sämtliche Montagearbeiten nur bei unterbrochener Stromzufuhr ausführen. Vor Eingriffen an der Steuerung die Stromzufuhr unterbrechen und die Notbatterien entfernen (sofern vorhanden).
-
Seite 20: Maximale Kontaktbelastbarkeit
24 DC Geräte mit BUS CXN-System Beim CXN-System von CAME handelt es sich um einen nicht gepolten 2-Draht-BUS, an den alle mit CAME kompatiblen Geräte angeschlossen werden können. Der BUS-Anschluss kann als Kette, Sternnetz oder gemischtes System aufgebaut sein. Nachdem Sie die Anlage verdrahtet und die jeweilige Adresse aller Geräte eingerichtet haben, können Sie am Bedienfeld die Funktionen aller Zusatzgeräte einstellen. - Seite 21 Befehlsgeräte STOPP-Taster (NC-Kontakt) Baumbewegung wird unterbrochen und ggf. der Autozulauf ausgeschlossen. Einen Befehlsgeber betätigen, um den Betrieb wieder aufzunehmen. Bei Nichtverwendung, während der Programmierung deaktivieren. Befehlsgeber (Kontakt NO) NUR AUF Bei aktiviertem [TOTMANNBETRIEB] muss das Steuergerät im AUF-Modus angeschlossen werden. Befehlsgeber (Kontakt NO) Funktion TEILÖFFNUNG Der Kontakt darf nur für parallel geschaltete Antriebe verwendet werden.
-
Seite 22: Zusatzleuchte
Warngeräte Zusatzleuchte Sorgt für eine bessere Beleuchtung des Fahrbereichs. Zusätzliche Blinkleuchte Blinkt während sich der Antrieb öffnet und schließt. Status-LED Zeigt den Status des Antriebs an. RGB LED-Baumbeleuchtung und/oder RGB-Leuchtring Die rot blinkenden LEDs zeigen an, dass sich der Antrieb bewegt. Die grün leuchtenden LEDs zeigen an, dass der Antrieb offen ist. - Seite 23 DIR / DELTA-S Lichtschranken DIR / DELTA-S Lichtschranken Standardverbindung Anschluss mit Sicherheitstest Es können mehrere Lichtschrankenpaare angeschlossen werden. Es können mehrere Lichtschrankenpaare angeschlossen werden. Siehe [F5] Sicherheitstest. 10 11 E1 TS 1 3 3P 4 2 CX CY CZ 10 11 E1 TS 1 3 3P 4 2 CX CY CZ 2 TX C NC...
-
Seite 24: Programmierung
PROGRAMMIERUNG Beschreibung der Programmiertaster Mit ESC Mit der ESC-Taste können Sie: Aus dem Menü aussteigen Änderungen abbrechen Zum vorherigen Bildschirm zurückkehren Mit den Tasten < > Mit den Tasten < > können Sie: Die Menüpunkte durchscrollen Einen Wert erhöhen/senken Mit ENTER Mit der ENTER-Taste können Sie: In Menüs einsteigen Die Auswahl bestätigen... - Seite 25 Sicherheit CX Dem Eingang CX wird eine Funktion zugeordnet. Sicherheit CX OFF (Werkseinstellung) C1 = Wiederauflauf bei Zulauf (Lichtschranken) C4 = Laufunterbrechung wegen Hinderniserfassung (Lichtschranken) C5 = Sofortiger Zulauf nach Erreichen der Auflaufendlage C7 = Wiederauflauf bei Zulauf (Sicherheitsleisten) C9 = Sofortiger Zulauf nach Erreichen der Auflaufendlage mit Laufunterbrechung wegen Hinderniserfassung im Zulauf C10 = Sofortiger Zulauf bei Auflauf mit Laufunterbrechung wegen Hinderniserfassung im Zulauf (NO-Kontakt)
- Seite 26 Sicherheitstest Nach jedem Auf- bzw. Zu-Befehl überprüft die Steuerung, ob die angeschlossenen Lichtschranken funktionstüchtig sind. Sicherheitstest OFF (Werkseinstellung) 1 = CX 2 = CY 3 = CX+CY 4 = CZ 5 = CX+CZ 6 = CY+CZ 7 = CX+CY+CZ Totmannbetrieb Bei aktivierter Funktion wird die Antriebsbewegung (Auf-/Zulauf) unterbrochen, sobald das Befehlsgerät losgelassen wird.
- Seite 27 E1 - Lampe Sie können den mit dem Ausgang verbundenen Gerätetyp wählen. E1 - Lampe 0 = Blinkleuchte (Werkseinstellung) 1 = Betriebszyklusleuchte Dieser Parameter wird nicht angezeigt, wenn die Funktion [Autozulauf] deaktiviert ist. 2 = Orientierungsleuchte. Die Leuchte bleibt für die in der Funktionseinstellung festgelegte Dauer eingeschaltet [Orientierungszeit] Autozulauf Die Aufhaltezeit vor der Einleitung des Autozulaufs ab Erreichen des Auflauf-Endschalters wird eingestellt.
-
Seite 28: Auflaufrichtung
Die von dem auf RSE_1 und RSE_2 aufgesteckten Steckmodul ausgeführte Funktion wird eingestellt. Wenn auf dem RSE_1 Steckplatz eine RSE-Platine für die Parallelschaltung vorhanden ist, den RSE_2 Steckplatz für die Fernverbindung (CRP) verwenden. In diesem Fall kann CAME KEY nicht angeschlossen werden. 1 = Parallelschaltung... - Seite 29 Vorblinken Sie können die Schrankenfunktion, die eine vorzeitige Aktivierung der Blinkleuchte bewirkt, wählen. Die Einstellung der Vorblinkzeit hängt von der Funktion [Vorblinkdauer] ab. Vorblinken 0 = beim Öffnen und Schließen (Werkseinstellung) 1 = Nur beim Schließen 2 = Nur beim Öffnen RSE-Geschwindigkeit Einstellung der Kommunikationsgeschwindigkeit der Fernverbindung auf den Ports RSE_1 und RSE_2.
- Seite 30 Neuer Nutzer Sie können max. 250 Benutzer anlegen und jedem eine Funktion zuordnen. Dies erfolgt mit einem Handsender oder einem anderen Befehlsgerät. Steckkarten, die Befehlsgeräte steuern (AF - R700 - R800) müssen in die entsprechenden Steckplätze gesteckt werden. Neuer Nutzer 1 = Schritt-Schritt 2 = Sequentiell 3 = Auf...
-
Seite 31: Motortest
Motortest Überprüft die Öffnungsrichtung des Baums. Wenn die Taster die Schaltbefehle nicht ordnungsgemäß ausführen, die Öffnungsrichtung des Schrankenbaums umkehren. Motortest Mit dem Taster > dreht der Motor im Uhrzeigersinn. Mit dem Taster > dreht der Motor gegen den Uhrzeigersinn. Laufwegeinstellung Die Laufweg-Selbstlernfunktion wird gestartet. -
Seite 32: Daten Exportieren/Importieren
Lichtschranke BUS <n> Dem Eingang Lichtschranke BUS <n> wird eine Funktion zugeordnet. <n> geht von 1 bis 8 und entspricht der am Dip-Schalter der Fotozelle eingestellten Adresse B1÷B8 Lichtschranke BUS <n> OFF (Werkseinstellung) C1 = Wiederauflauf bei Zulauf (Lichtschranken) C4 = Laufunterbrechung wegen Hinderniserfassung (Lichtschranken) C5 = Sofortiger Zulauf nach Erreichen der Auflaufendlage C9 = Sofortiger Zulauf nach Erreichen der Auflaufendlage mit Laufunterbrechung wegen Hinderniserfassung im Zulauf... - Seite 33 ABSCHLIESSEND...
-
Seite 34: Parallelschaltung
PARALLELSCHALTUNG Ein Befehlsgerät für zwei verbundene Antriebe. Verdrahtung Die beiden Steuerungen mit einem Kabel des Typs UTP CAT 5 verbinden. Auf beide Steuerungen ein RSE-Modul in den RSE_1-Steckplatz aufstecken. Die Geräte und Zusatzgeräte verdrahten. Für den elektrischen Anschluss von Geräten und Zubehör siehe Kapitel ELEKTRISCHE ANSCHLÜSSE. Die Geräte und Zusatzgeräte werden mit der als MASTER eingestellten Steuerung verbunden. - Seite 35 SCHLEUSENBETRIEB. Erste Schranke öffnet sich, Fahrzeug fährt hindurch, erste Schranke schließt sich, zweite Schranke öffnet sich, Fahrzeug fährt hindurch, danach schließt sich auch die zweite Schranke. Verdrahtung Die beiden Steuerungen mit einem Kabel des Typs UTP CAT 5 verbinden. Auf beide Steuerungen ein RSE-Modul in den RSE_1-Steckplatz aufstecken. Die Geräte und Zusatzgeräte verdrahten.
- Seite 36 Schaltbefehl NUR AUF (2-3) in Schranke B Schaltbefehl AUF-ZU (2-7) in Schranke A oder B für Notauflauf...
- Seite 37 MCBF Modelle Standard-Schrankenbaum L=6,35 m 3.000.000 Gitter -20% Bewegliche Auflagestütze -20% Mehrteiliger Schrankenbaum -20% Mannshohes Gitter -30% Die MCBF-Angaben beziehen sich nur auf die Schranke und nicht auf ggf. integriertes Zubehör. Das Schrankensystem GARD GT kann bis zu 3 Mio. Betriebszyklen ausführen. Durch den leistungsstarken 24V DC-Motor ist die Schranke besonders zuverlässig und wartungsarm.
-
Seite 38: Fehlermeldungen
FEHLERMELDUNGEN Kalibrierungsfehler Encoder defekt Sicherheitstest fehlgeschlagen Fehler, Betriebszeit Fehler: Entriegelungsklappe offen Hinderniserfassung im Zulauf Hinderniserfassung im Auflauf Höchstzahl hintereinander erfolgter Hinderniserfassungen überschritten Fehler bei serieller Datenübertragung Handsender nicht kompatibel Fehler: Klappe des SLAVE-Antriebs ist offen... - Seite 40 CAME S.p.A. Via Martiri della Libertà, 15 31030 Dosson di Casier Treviso - Italy Tel. (+39) 0422 4940 Fax (+39) 0422 4941...
