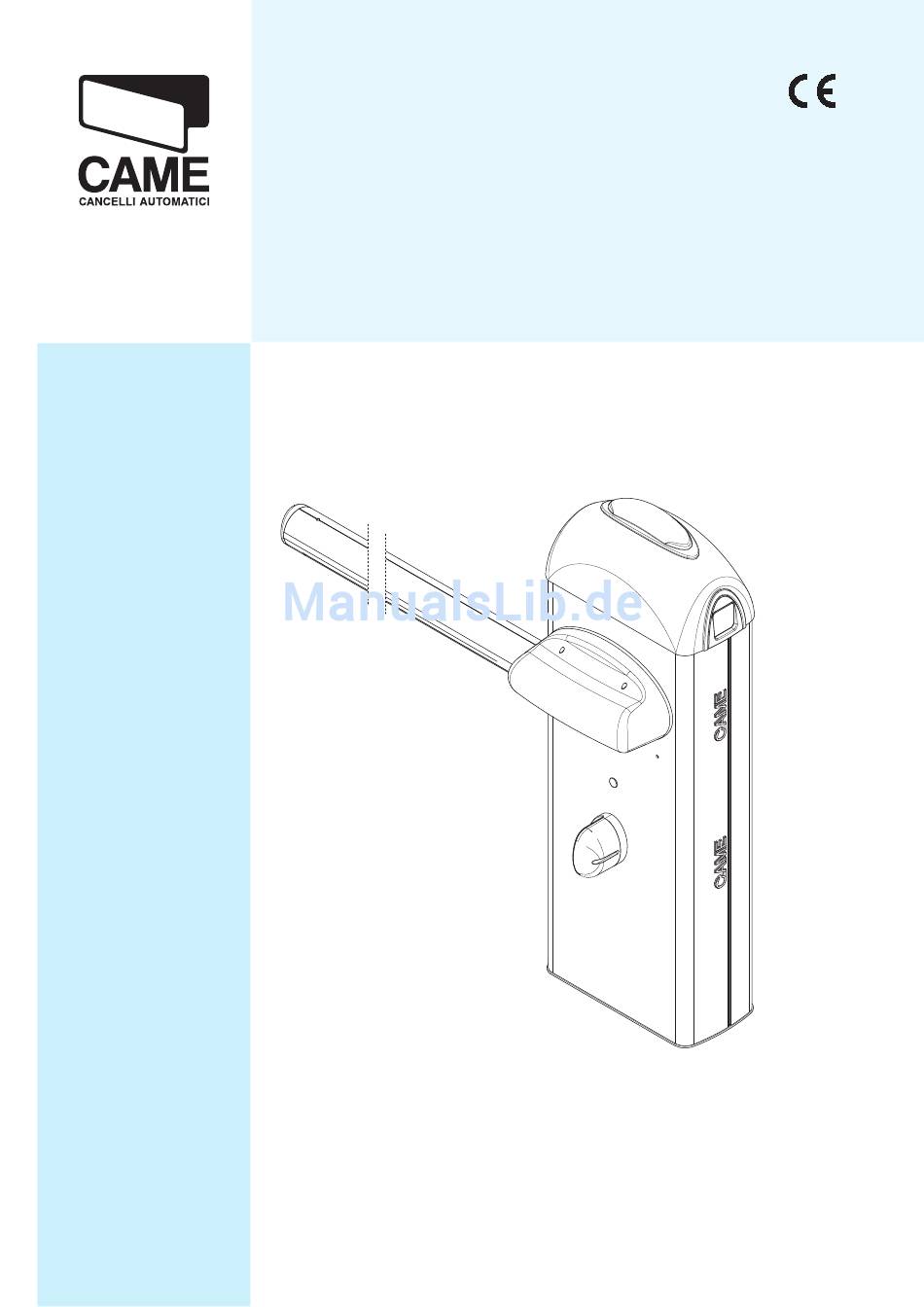

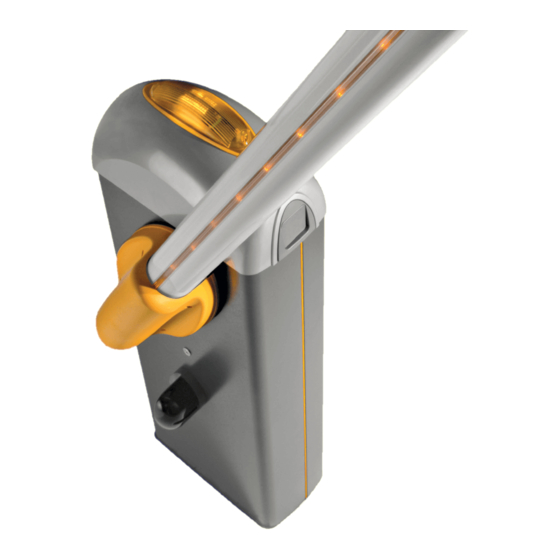

- Seite 1 AUTOMATISCHE STRASSENSCHRANKEN GARD 8 SERIE INSTALLATIONSANLEITUNG G2080 - G2080I...
-
Seite 2: Bestimmung Und Einsatzbeschränkungen
“ WICHTIGE SICHERHEITSHINWEISE FÜR DIE INSTALLATION” “ACHTUNG: EINE UNKORREKTE INSTALLATION KANN SCHWERE SCHÄDEN VERURSACHEN – DAHER M ÜSSEN SÄM TLICHE INSTALLATION- SANWEISUNGEN GENAU BEFOLGT WERDEN” “DAS VORLIEGENDE HANDBUCH IST AUSSCHLIESSLICH FÜR FACHLEUTE BZW. ANDERE SACHKUNDIGE PERSONEN BESTIM M T” 1 Zeichenerklärung Dieses Symbol kennzeichnet besonders aufm erksam durchzulesende Anleitungen. - Seite 3 5) G02806 - Ständer 6) G02802 - Halter für Photozellen DIR 7) G02803 - Leuchtschnur 8) G02807 - feste Auflagefläche 9) G02808 - bewegliche Auflagefläche 10) G02809 – Leuchtklebestreifen CAME 11) G02801 – Kuppelblinkanlage CAME CAME 12) G02805 - Halterung für Notbatteriesitz CAME 13) ZL38 –...
-
Seite 4: Installation
4.4 Außenmaße Maße in mm 5 Installation Die Installation muss von qualifizier tem und fachkundigem Personal gem äß den geltenden Vorschriften durchgeführ t werden. 5.1 Vorherige Kontrollen Vor der Installation sind folgende Kontrollen vorzunehm en: • Überprüfen, dass die Installation des Autom ationssystem s keine gefährlichen Situationen verursacht; •... -
Seite 5: Kabelmindeststärken Und Typen
5.3 Kabelmindeststärken und Typen Anschlüsse Kabeltyp Kabellänge 1 < 10 m Kabellänge 10 < 20 m Kabellänge 20 < 30 m Strom versorgung 230V 3F 3G x 1,5 mm 3G x 2,5 mm 3G x 4 mm Energieversorgung des Motors 24V 2 x 1 mm 2 x 1,5 mm 2 x 2,5 mm... -
Seite 6: Vorbereitung Der Grundlage Des Automationssystems
5.4 Vorbereitung der Grundlage des Automationssystems Die folgenden Beschreibungen sind nur Beispiele, da sich der Raum für die Installation des System s und die Zubehör- teile je nach den Ausm aßen änder t, und der Installateur daher die zweckm äßigste Lösung wählen muss. - Ein Loch für die Befestigungsbasis graben und die Sch- lauchhüllen für die von der Abzweiggrube ausgehenden Anschlüsse vorbereiten. -
Seite 7: Installation Des Systems
5.5 Installation des Systems - Die Klappe mit dem dafür vorgesehenen Schlüssel öffnen, die obere Abdeckung entfernen und die Inspektionsklappe abnehmen. - Die Schranke ist für linksseitige (SX) Installation vorgesehen. Hebelarm Übertragungs- stange - Bei rechtsseitiger Installation (DX) muss die Öffnungsrichtung des Schlagbaum s um gekehr t werden. - Seite 8 - Die Zwischenplatte und die Schlagbaumbefestigungsabde- Platte für Welle ckung mit einer Schraube (M 8x20) befestigen. Schraube nicht Zwischenplatte für fest anziehen, so wird die Positionierung des Schlagbaum s Stabanschluss vereinfacht. Platte für Sch- lagbaumwelle UNI5931 M8x12 - Den Schlagbaum in die Befestigungsabdeckung einführen und mit den entsprechenden Schrauben M 8x20 und M 8x12 befestigen.
-
Seite 9: Bilancierung Des Schlagbaums
- Die Abscher-Schutzabdeckung auf dem Schlagbaumbe- festigungsprofil anbringen und mit den Schrauben Ø3.9x19 befestigen. UNI6954 Ø3.9x19x12 5.6 Bilancierung des Schlagbaums - Vor der Bilancierung des Schlagbaum s, muss anhand der untenstehenden Tabelle die gewählte Feder, die Zubehör teile und die Beleuchtung überprüft werden. DURCHGANGSÖFFNUNG (max. - Seite 10 - Den Getriebemotor entblocken und den Schlagbaum senkrecht stellen, den Getriebemotor erneut blockieren. - die Schraube UNI5739 M12x70 in die Federnhalterung stecken und die Mutter UNI5588 M12 befestigen (1-2). Die Schraube an der Feder (2) und das Ringzugseil an dem unteren Teil (3-4) befestigen.
-
Seite 11: Installation Der Elektronischen Steckkar Te
- Den Getriebemotor entbloc- ken und von Hand auf die Feder einwirken, um die Spannung zu erhöhen oder zu senken, und zwar bis der Schlagbaum auf 45° stabilisier t ist. - Die Feststellmutter endgültig anziehen und den Getriebemotor erneut blockieren. Achtung: die ordnungsgem äße Funktionsweise der Feder überprüfen: - bei ver tikaler Stellung des Schlagbaum s ist die Feder entlastet (im Ruhezustand) - Seite 12 5.8 Einstellung des Endlaufs Inspektionsklappe schließen und Strom zufuhr aktivieren. Schlagbaum betätigen, um zu kontrollieren, dass dieser parallel zur Straße ist bzw. offen einen Winkel von ca. 89° bildet. - Zur Positionskorrektur des offenen Schlagbaum s den Baum schließen, die Inspektionsklappe öffnen und den Puffer im Uhrzeigersinn drehen (so wird der Bewegungsradius erhöht) bzw.
- Seite 13 - Nach den Öffnungs- und Schließungseinstellungen des Schla- gbaum s, die Muttern unter den Puffern endgültig befestigen. - Nach er folgter m echanischer und elektronischer Installation den Deckel des Steckkar tengehäuses befestigen, ... - ...Inspektionsklappe (1) und obere Abdeckung (2) wieder anbringen. - Die Klappe mit dem Schlüssel schließen.
-
Seite 14: Wartung
5.9 M anuelle Freigabe Schranke - Den Schlagbaum von - den Schlüssel in das Schloss Hand hochheben und durch ACHTUNG! Die Entrie- stecken und im Uhrzeigersinn Drehen des Schlüssels gelung kann eventuell ge- drehen. fährlich sein, wenn bei aus gegen den Uhrzeigersinn irgend einem Grund schle- erneut blockieren. -
Seite 15: Entfernung Und Entsorgung
31030 Dosson di Casier - Treviso - ITALY oder Einbau gemäß den Bestimmungen der Richtlinie 98/37/EU zu verwenden. tel (+39) 0422 4940 - fax (+39) 0422 4941 internet: www.came.it - e-mail: info@came.it Bestätigt unter eigener Verantwortung, dass folgende automatische Antriebe für Tore und Garagentore: AUTOMATIKSYSTEM FÜR STRASSENSCHRANKEN... - Seite 16 Wartecker GmbH Tor- und Türantriebe Vestenthal 137, A-4431 Haidershofen SERVICE-Tel.: +43 (0) 7434/42 421 o ce@wartecker.at...
