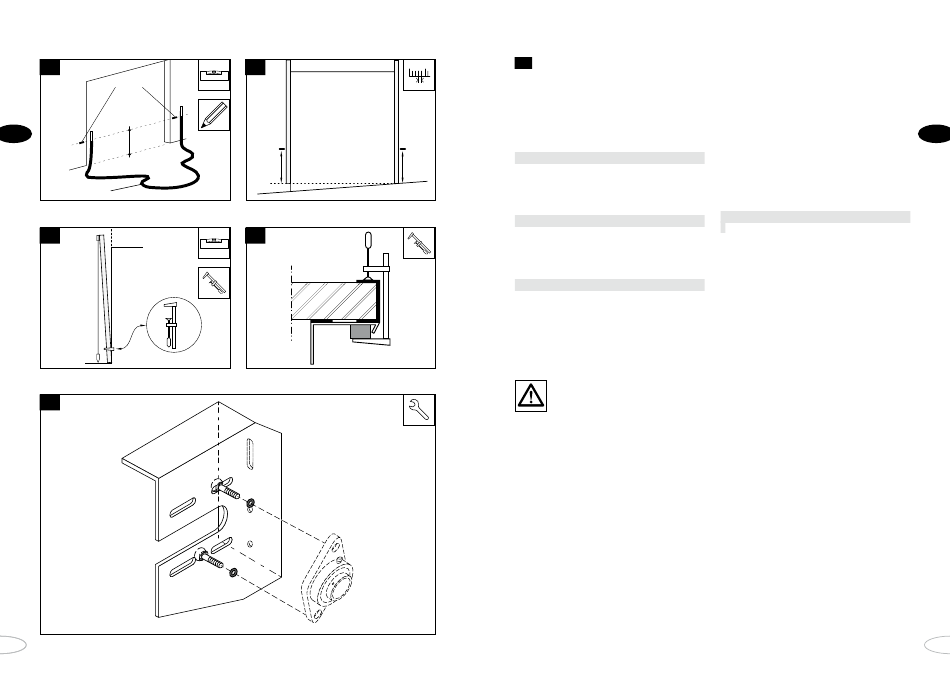

4. Installation

4.1
repère
FR
1000
tuyau d'arrosage
Assurez-vous que les repères sont alignés.
4.3
serre-joint
Placez les consoles murales contre les cadres
de la porte.
4.5
44
4.2
repère repère
a a
Vérifiez la hauteur entre les repères et le sol.
4.4
Fixez les guides muraux avec des serre-joints.
4.6
Installation des montants de la porte
1. Faites un repère sur le mur près des deux
cadres de la porte à une hauteur d'environ
1 m. Les deux repères doivent être parfai-
tement horizontaux l'un par rapport à
l'autre. Utilisez pour cela un tuyau
d'arrosage ou un niveau à bulle.
Voir fig. 4.1
2. Utilisez ces deux repères pour vous
assurer que le sol dans la zone
d'installation est de niveau.
Voir fig. 4.2
3. Positionnez lesguides muraux (profils
avec trous oblongs) contre les cadres en
utilisant des serre-joints.
Voir fig. 4.3 et 4.4
Assurez-vous que lesguides muraux sont à
la même hauteur et sont verticaux. (Si les
dimensions entre les deux repères et le sol
ne varient pas de plus de 15 mm,
lesguides muraux peuvent être positionnés
au sol).
Vérifiez la cote intérieure (B) entre
les guides muraux. Elle doit être
identique à chaque niveau.
B = cote intérieure = largeur libre sur le
formulaire de commande. Remarque :
cette dernière peut être différente de la
largeur libre réelle !
4. Fixez les guides muraux aux cadres de la
porte avec des boulons.
5. Retirez les serre-joints et vérifiez à nou-
veau la position précise des deux guides
muraux.
6. Serrez les boulons de transport utilisez
pour fixer les paliers de bride avec
le s j o i n t s t o r i q u e s d ' é t a n c h é i t é
sur les consoles.
Voir fig. 4.5
7. Positionnez les consoles dans la cavité
supérieure des guides muraux en insérant
un boulon dans le trou oblong supérieur
des guides muraux.
8. Assurez-vous que les deux consoles sont
de niveau l'une par rapport à l'autre.
9. Fixez la console au mur avec les boulons
restant.
