Novoferm NovoSpeed Heavy Indoor Montageanleitung Seite 26

4.15
FR

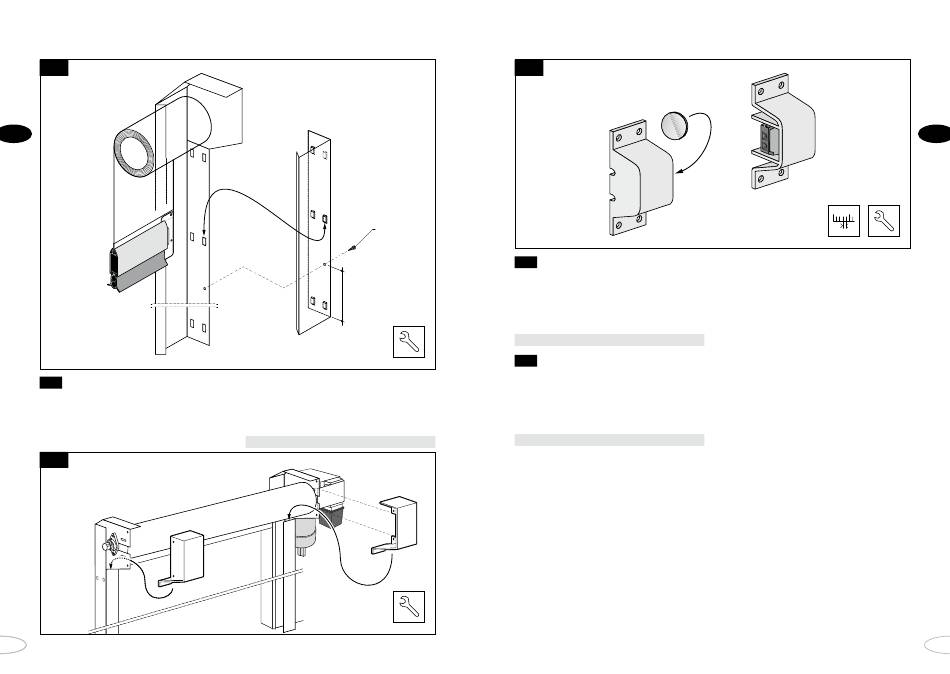

4.16 Installation des capots des guides mu
raux
1. Accrochez les capots sur les guides
muraux avant de les fixer avec des vis au-
to-bloquantes 400 mm au-dessus du sol.
4.17
48
vis de
serrage
400
2. Montez les capots de protection en
utilisant des boulons M8.
Voir fig. 4.17
4.18
4.19 Installation de la cellule photoélec
trique de sécurité
1. Installez la cellule photoélectrique de
sécurité et le réflecteur dans les trous
pré-percés.
Voir fig. 4.18 et 3.1
4.20
Installez la boîte de jonction de la lame palpeuse.
1. Fixez la boîte de jonction du câble spiralé
de la lame palpeuse sur le capot du
guide mural. Les trous de montage sont
pré-percés.
Voir fig. 3.1
FR
49
