Instalación de la protección de seguridad sobre el rodillo superior y/o accionamiento

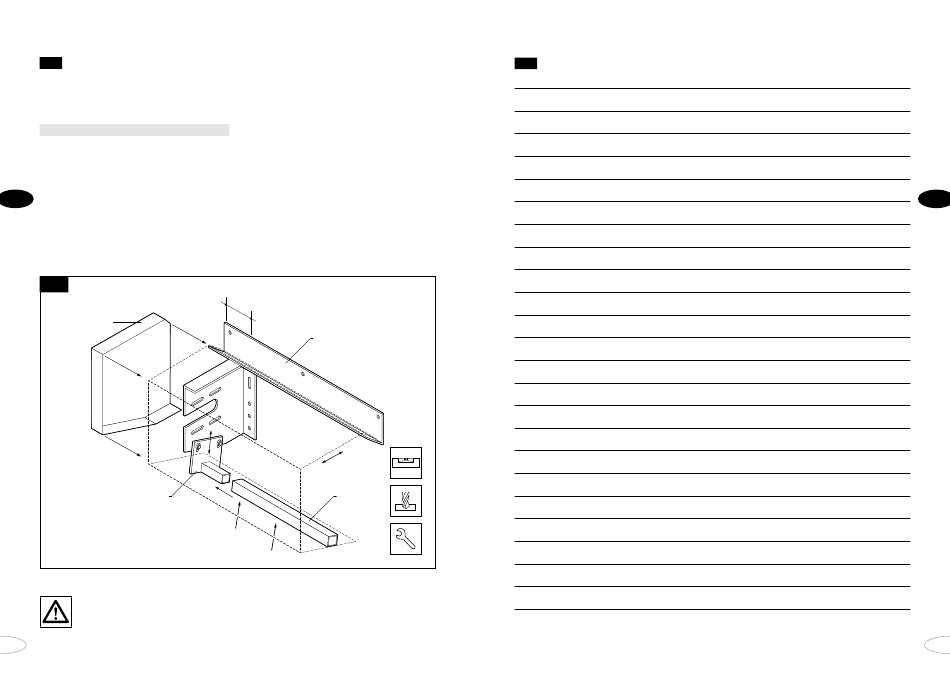

1. Coloque el perfil de soporte en las placas
de cierre y colóquelo en la superficie de
montaje por encima de la placa de cierre.
Véase la fig. 4.22
2. Deslice el manguito sobre la caja con la
placa de montaje y acóplelo a las placas de
cierre con 2 X 2 pernos M8 (con la mano).
ES
3. Coloque el protector de seguridad en el
perfil del soporte y, a continuación, decida
si la caja está en el lugar correcto (si es
necesario, mueva la caja hasta que la pro-
tección de seguridad esté adyacente).
4.22
tapa de
cierre
manguito con
la placa de montaje
Con esto se ha terminado la parte mecánica de la instalación. Para instalar el sistema
operativo, consulte el manual correspondiente. El sistema operativo se puede suminis-
trar con un interruptor magnético o con un controlador de frecuencia. Por favor, asegúre-
se de que está utilizando el manual correcto.
86
4. Apriete los tornillos M8.
5.
Coloque la cubierta sobre el accionamien-
to.
6. Deslice la tapa de cierre al lado accionado
de la cubierta y fíjela con los tornillos de
chapa metálica suministrados.
7. Monte la tapa en el manguito mediante los
clavos de plástico. Perfore orificios a tra-
vés de la tapa y en la caja, y ponga los cla-
vos en ellos.
70
perfil de soporte
manguito
clavos
clavos
4.23 Notas
