EINSTELLUNG DER BREMSEN
Die Bremsen des Traktors sind werksseitig bereits
eingestellt und sollten bei normalem Betrieb nur
geringfügig
verschleißen.
unterliegen jedoch einem gewissen Verschleiß, und
irgendwann einmal muss auch das Bremsgestänge
nachgestellt werden.
Das Bremsgestänge wie folgt kontrollieren:
•
Den Traktor auf einer ebenen Fläche abstellen.
•
Den Traktormotor stoppen und die Feststell-
bremse einlegen.
•
Von der rechten hinteren Ecke des Traktors aus
den Abstand zwischen dem Flansch der Brems-
stange und Zwinge am Getriebebremsarm
kontrollieren. Der Abstand sollte mindestens
0,4 cm betragen. Siehe Abbildung 32.
•
Den Abstand der Bremsstange auf der linken
Seite des Traktors auf die gleiche Weise
prüfen.
•
Beträgt einer der Abstände weniger als 0,4 cm,
sollte die Bremsstange nachgestellt werden.
Das Bremsgestänge wie folgt nachstellen:
•
Die Feststellbremse lösen.
•
Den inneren Splint herausziehen und die
Stellzwinge am vorderen Ende der Brems-
stange von der Bremsgestänge entfernen.
Siehe Abbildung 32.
BREMS-
ARM
BREMSGESTÄNGE
ZWINGE

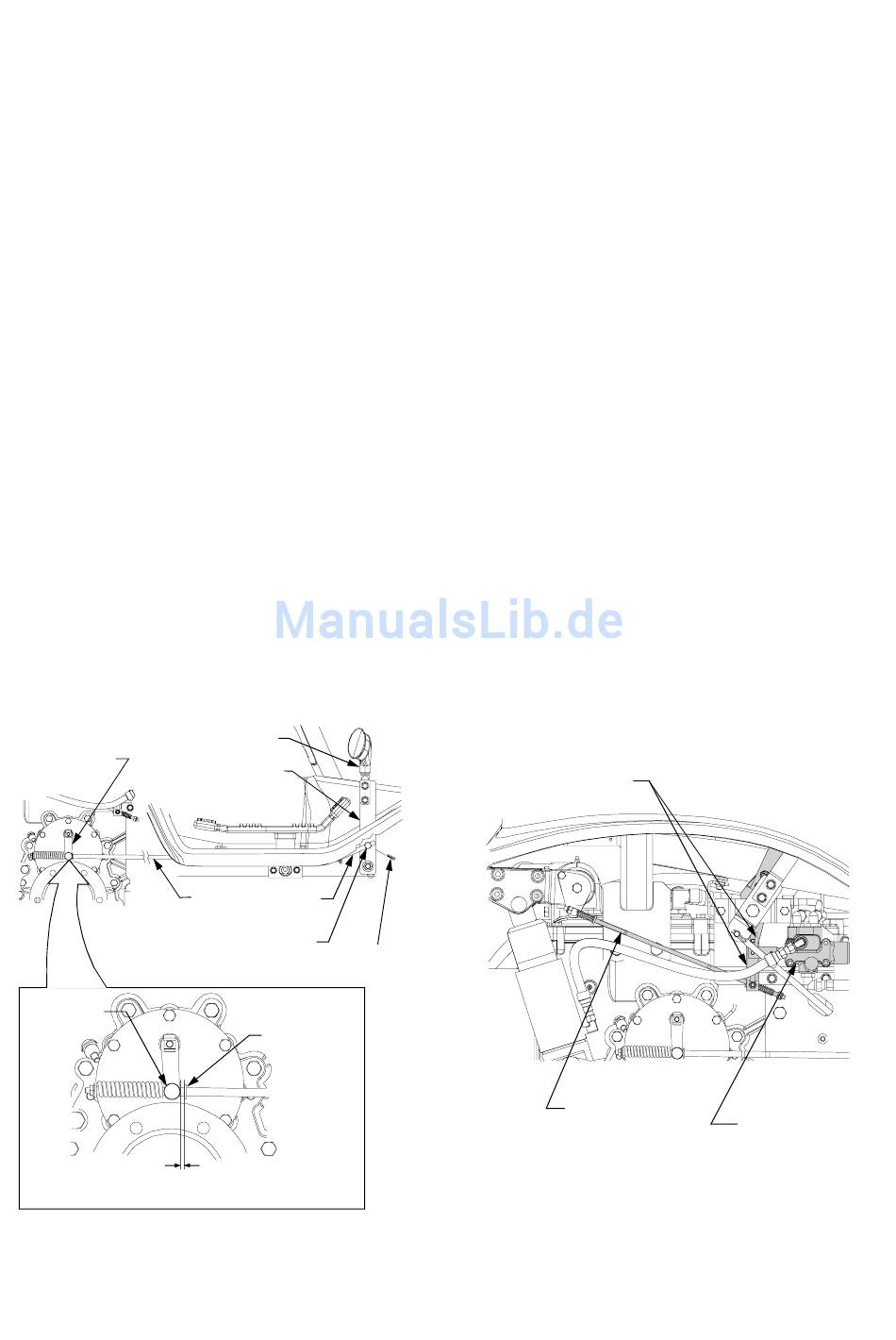

Abbildung 32
Alle
Bremsbeläge
BREMS-
PEDAL
RE.
BREMSSTANGE
STELLZWINGE
INNERER
STANGEN-
FLANSCH
Min. 0,4 cm Abstand
zu voll betätigter Bremse
•
Die Stellzwinge auf der Stange ggf. Drehen, um
die Stange zu verkürzen und den Mindest-
abstand von 0,4 cm zu erreichen.
•
Die Zwinge wieder anbauen und den inneren
Splint in das Bremsgestänge stecken.
•
Die
Bremsstangeabstände erneut prüfen. Das o.a.
Verfahren ggf. wiederholen, um den vorgege-
benen Mindestabstand zu erreichen.
EINSTELLUNG DER HYDRAULISCHEN
HUBRÜCKFÜHRUNGSSTANGE
Eine korrekte Einstellung der Rückführungsstange
(siehe Abbildung 33) ist für die ordnungsgemäße
Funktion der Positionssteuerung des hydraulischen
Hubsystems sehr wichtig.
Die Rückführungsstange ist werksseitig bereits
eingestellt und sollte keine weiteren Einstellarbei-
ten erfordern. Auf Grund der Einstellgenauigkeit der
Rückführungsstange wird jedoch empfohlen, alle
Einstellarbeiten von einem geschulten Techniker
bei Ihrem Cub Cadet-Händler durchführen zu
lassen.
Ist nach einer Hubverstellung ein anhaltender,
hoher Quietschton zu hören, oder funktioniert die
Positionskontrolle nicht einwandfrei, sollte das
Gestänge der Positionskontrolle von Ihrem örtlichen
Cub
Cadet-Händler
Abbildung 33.
RÜCKFÜHRUNGS-
SPLINT
135
Feststellbremse
einlegen
überprüft
ELEMENTE
RÜCKFÜHRUNGS-
STANGE
Abbildung 33
und
die
werden.
Siehe
HYDRAULISCHES
HUBVENTIL
