OBERLENKER
FESTER
HUB-
ARM
KUPP-
LUNGS-
PLATTE
UNTERLENKER

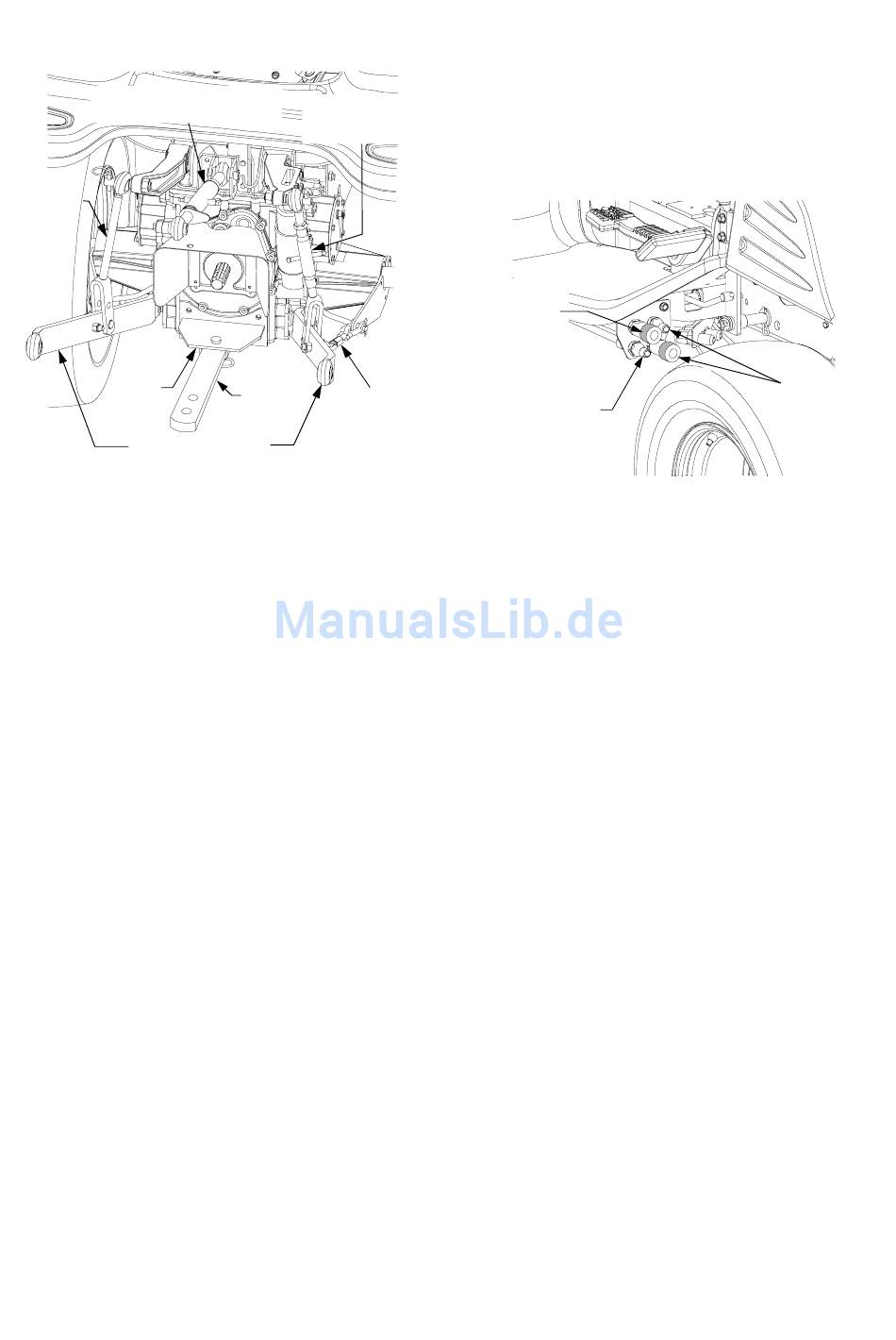

Abbildung 22
VERWENDUNG DER KUPPLUNGSPLATTE
Die Kupplungsplatte (Siehe Abbildung 22) nur zum
Ziehen hinten anhängbarer Zubehörgeräte (z. B.
Karren, Anhänger, usw.) oder zum Wegziehen von
Gegenständen verwenden.
Die Unterlenker der 3-Punkt-Anbauvorrichtung in
die höchste Position bringen, damit sie nicht mit
dem angehängten Zubehörgerät (z.B. Anhänger)
kollidieren.
WICHTIG:
Beim Ziehen von Anhängelasten
die Verbindung zwischen Traktor und Anhän-
ger immer mit einer Sicherheitskette sichern.
Die Sicherheitskette muss mindestens das Brut-
togewicht der Anhängelast halten können.
VERWENDUNG DES HYDRAULIKVENTILS FÜR
ZUBEHÖRGERÄTE
Einige Traktoren können mit einem Hydraulikventil-
system für Zubehörgeräte ausgestattet sein. Dieses
Paket besteht aus zwei Hydraulikkreisen zum
Betrieb optionaler Ausrüstung, die am Traktor
installiert werden kann.
Die Nippel und Fassungen der Hydraulikanschlüsse
befinden sich unterhalb der rechten Trittfläche und
sind durch farbige Beilegscheiben gekennzeichnet,
die den farbig gekennzeichneten Hydraulikleitungen
der Cub Cadet- Ausrüstung entsprechen sollen.
Siehe Abbildung 23.
VERSTELL-
BARER
HUBARM
ZUG-
UNTER-
STANGE
LENKER-
VERSPAN-
NUNG
WICHTIG: Ist keine farbige Kennzeichnung
gegeben, daran denken, dass die inneren
Hydraulikanschlüsse zu einem Hydraulikkreis-
lauf gehören, und die äußeren zu dem anderen
Kreislauf. Niemals über kreuz anschließen.
ÄUSSERE
FASSUNG
ÄUSSERER
NIPPEL
Verwendung
des
steuerungshebels
Der hydraulische Zubehörsteuerungshebel befindet
sich auf dem rechten Schmutzfänger und wird wie
folgt eingesetzt:
• Den Hebel nach hinten ziehen, um die
vordere Aushebung oder den vorderen
Ladeausleger anzuheben.
Siehe Abbildung 24.
• Den Hebel nach vorne drücken, um die
vordere Aushebung oder den vorderen
Ladeausleger abzusenken.
Siehe Abbildung 24.
• Den Hebel ganz nach vorne schieben, bis er
einrastet, um die vordere Aushebung oder
den vorderen Ladeausleger in die Schwebe-
position zu bringen.
• Den Hebel nach rechts schieben, um (soweit
möglich) die vordere Aushebung nach rechts
abzuwinkeln oder die Schaufel auszuleeren.
Siehe Abbildung 24.
• Den Hebel nach links schieben, um (soweit
möglich) die vordere Aushebung nach links
abzuwinkeln oder die Schaufel aufzurichten.
131
INNERE
ANSCHLÜSSE
Abbildung 23
hydraulischen
Zubehör-
