6.7.6 Mischerkreis mit Pufferspeicher und
Warmwasserspeicher (Hydraulikplan 8)
Die ungeregelten Fußbodenheizkreise werden mit der
externen Heizkreispumpe aus dem Pufferspeicher über
einen Mischer betrieben. Der Vorlauftemperaturfühler
sitzt hinter der externen Pumpe.
Die Wärmepumpe reagiert auf eine Wärmeanforderung
des Pufferspeichers.
WQ
400 V
400 V

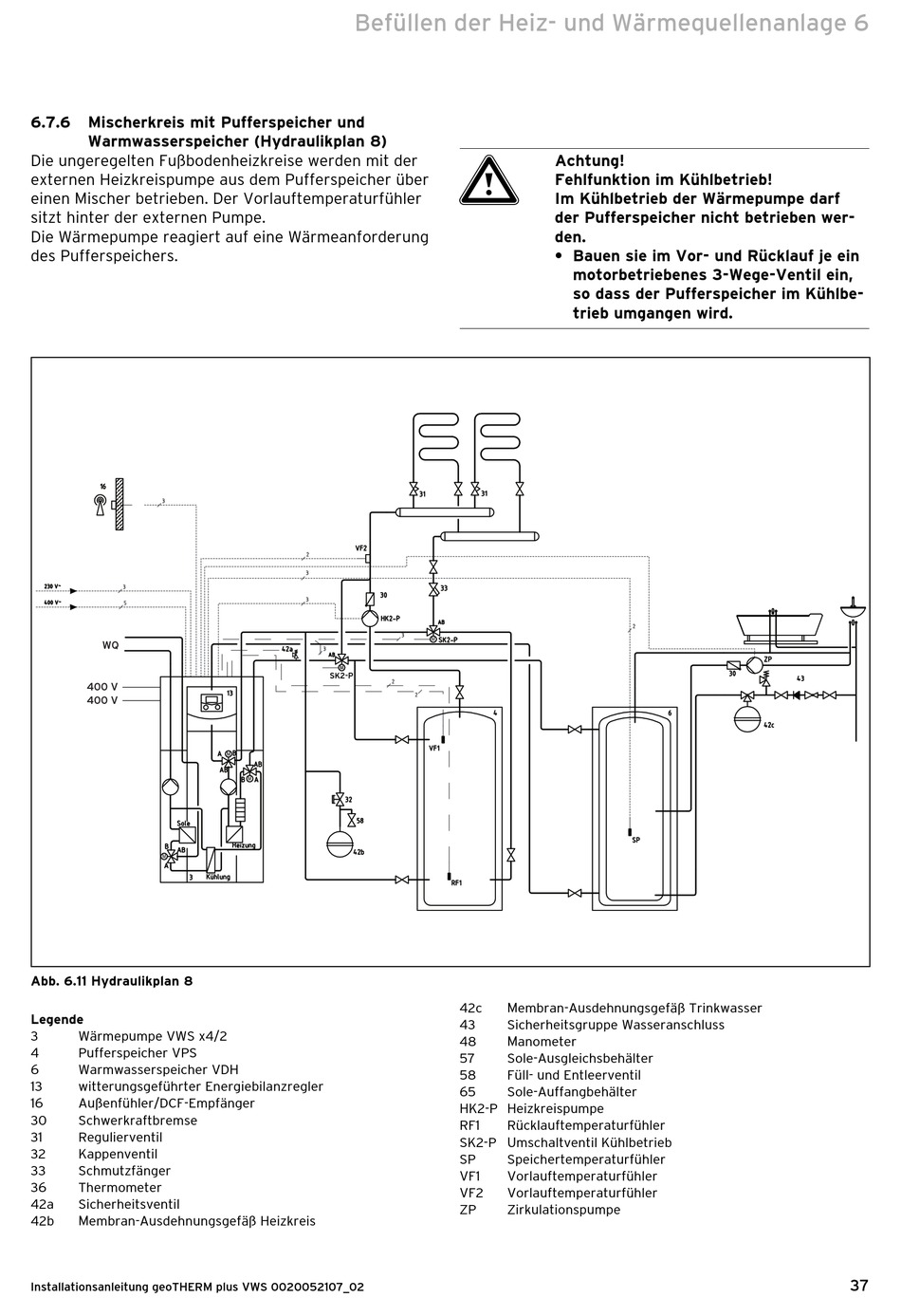

Abb. 6.11 Hydraulikplan 8
Legende
3 Wärmepumpe VWS x4/2
4 Pufferspeicher VPS
6 Warmwasserspeicher VDH
13 witterungsgeführter Energiebilanzregler
16 Außenfühler/DCF-Empfänger
30 Schwerkraftbremse
31 Regulierventil
32 Kappenventil
33 Schmutzfänger
36 Thermometer
42a Sicherheitsventil
42b Membran-Ausdehnungsgefäß Heizkreis
Installationsanleitung geoTHERM plus VWS 0020052107_02
Befüllen der Heiz- und Wärmequellenanlage 6
a
SK2-P
42c
43
48
57
58
65
HK2-P Heizkreispumpe
RF1
SK2-P Umschaltventil Kühlbetrieb
SP
VF1
VF2
ZP
Achtung!
Fehlfunktion im Kühlbetrieb!
Im Kühlbetrieb der Wärmepumpe darf
der Pufferspeicher nicht betrieben wer-
den.
• Bauen sie im Vor- und Rücklauf je ein
motorbetriebenes 3-Wege-Ventil ein,
so dass der Pufferspeicher im Kühlbe-
trieb umgangen wird.
Membran-Ausdehnungsgefäß Trinkwasser
Sicherheitsgruppe Wasseranschluss
Manometer
Sole-Ausgleichsbehälter
Füll- und Entleerventil
Sole-Auffangbehälter
Rücklauftemperaturfühler
Speichertemperaturfühler
Vorlauftemperaturfühler
Vorlauftemperaturfühler
Zirkulationspumpe
