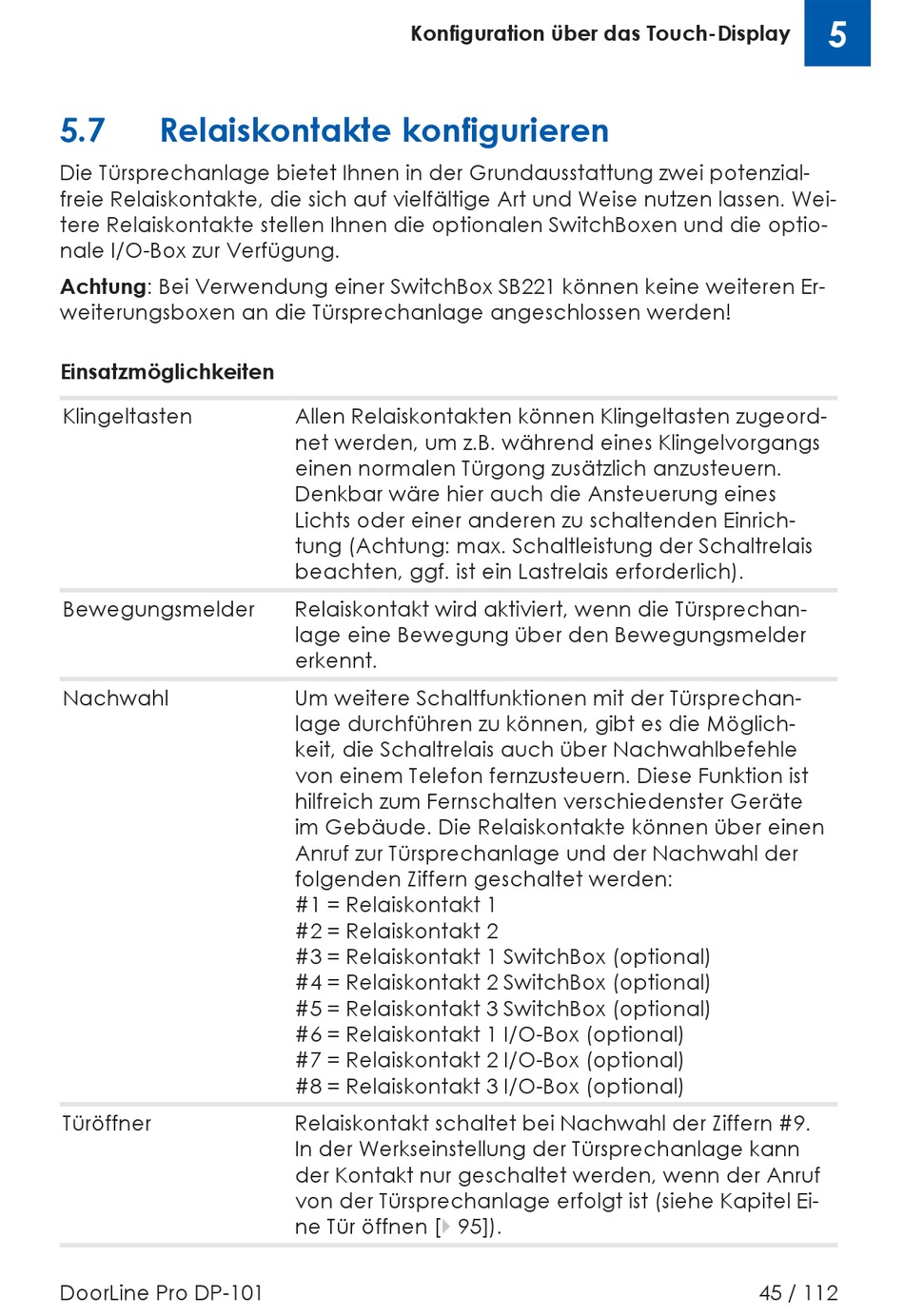

5.7
Relaiskontakte konfigurieren
Die Türsprechanlage bietet Ihnen in der Grundausstattung zwei potenzial-
freie Relaiskontakte, die sich auf vielfältige Art und Weise nutzen lassen. Wei-
tere Relaiskontakte stellen Ihnen die optionalen SwitchBoxen und die optio-
nale I/O-Box zur Verfügung.
Achtung: Bei Verwendung einer SwitchBox SB221 können keine weiteren Er-
weiterungsboxen an die Türsprechanlage angeschlossen werden!
Einsatzmöglichkeiten
Klingeltasten
Bewegungsmelder
Nachwahl
Türöffner
DoorLine Pro DP-101
Konfiguration über das Touch-Display
Allen Relaiskontakten können Klingeltasten zugeord-
net werden, um z.B. während eines Klingelvorgangs
einen normalen Türgong zusätzlich anzusteuern.
Denkbar wäre hier auch die Ansteuerung eines
Lichts oder einer anderen zu schaltenden Einrich-
tung (Achtung: max. Schaltleistung der Schaltrelais
beachten, ggf. ist ein Lastrelais erforderlich).
Relaiskontakt wird aktiviert, wenn die Türsprechan-
lage eine Bewegung über den Bewegungsmelder
erkennt.
Um weitere Schaltfunktionen mit der Türsprechan-
lage durchführen zu können, gibt es die Möglich-
keit, die Schaltrelais auch über Nachwahlbefehle
von einem Telefon fernzusteuern. Diese Funktion ist
hilfreich zum Fernschalten verschiedenster Geräte
im Gebäude. Die Relaiskontakte können über einen
Anruf zur Türsprechanlage und der Nachwahl der
folgenden Ziffern geschaltet werden:
#1 = Relaiskontakt 1
#2 = Relaiskontakt 2
#3 = Relaiskontakt 1 SwitchBox (optional)
#4 = Relaiskontakt 2 SwitchBox (optional)
#5 = Relaiskontakt 3 SwitchBox (optional)
#6 = Relaiskontakt 1 I/O-Box (optional)
#7 = Relaiskontakt 2 I/O-Box (optional)
#8 = Relaiskontakt 3 I/O-Box (optional)
Relaiskontakt schaltet bei Nachwahl der Ziffern #9.
In der Werkseinstellung der Türsprechanlage kann
der Kontakt nur geschaltet werden, wenn der Anruf
von der Türsprechanlage erfolgt ist (siehe Kapitel Ei-
ne Tür öffnen [} 95]).
