Einbauen Des Bildschirmkabels - Dell Vostro 3583 Servicehandbuch

2 Entfernen Sie die SD-Speicherkarte.
3 Entfernen Sie die Bodenabdeckung.
4 Entfernen Sie den Akku.
5 Entfernen Sie die WLAN-Karte.
6 Entfernen Sie das SSD-Laufwerk.
7 Entfernen Sie die Festplattenbaugruppe.
8 Entfernen Sie den Systemlüfter.
9 Entfernen Sie den Kühlkörper.
10 Entfernen Sie die Bildschirmbaugruppe.
11 Entfernen Sie die Bildschirmblende.
12 Entfernen Sie den Bildschirm.
13 Entfernen Sie die Bildschirmscharniere.
Schritte
1 Entfernen Sie das Kamerakabel und das Bildschirmkabel aus den Kabelführungen auf der hinteren Bildschirmabdeckung und der
Antennenbaugruppe [1].
2 Lösen Sie das Klebeband, mit dem das Kamerakabel befestigt ist [2].
3 Heben Sie das Kamerakabel und das Bildschirmkabel von der hinteren Bildschirmabdeckung und der Antennenbaugruppe ab [3].

Einbauen des Bildschirmkabels

Schritte

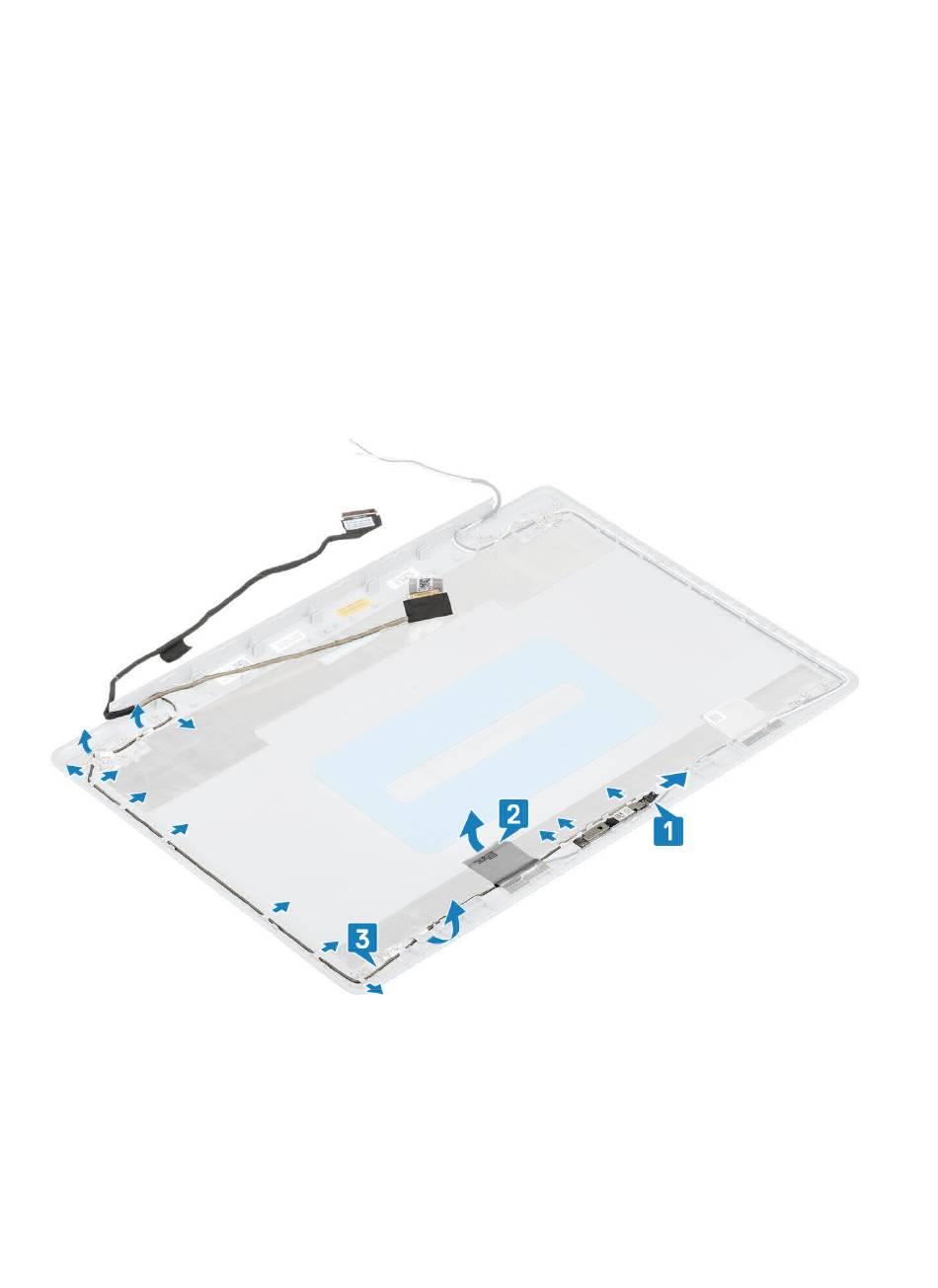

1 Platzieren Sie das Bildschirmkabel und das Kamerakabel auf der hinteren Bildschirmabdeckung und der Antennenbaugruppe [1].
2 Bringen Sie das Klebeband an, mit dem das Kamerakabel befestigt wird [2].
3 Führen Sie das Bildschirmkabel und das Kamerakabel durch die Kabelführungen auf der hinteren Bildschirmabdeckung und der
Antennenbaugruppe [3].
78 Entfernen und Einbauen von Komponenten
