Inhaltszusammenfassung für Dell Vostro 3583

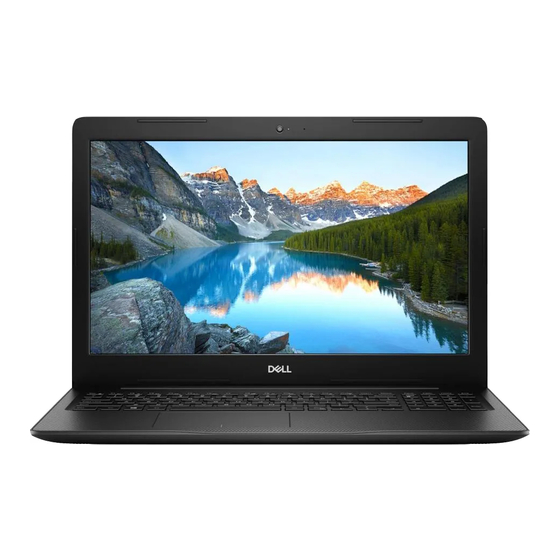

- Seite 1 Dell Vostro 3583 Service-Handbuch Vorschriftenmodell: P75F Vorschriftentyp: P75F010...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. © 2019 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer........................... 6 Sicherheitshinweise................................6 Ausschalten des Computers — Windows 10......................... 6 Vor der Arbeit an Komponenten im Innern des Computers..................7 Nach der Arbeit an Komponenten im Inneren des Computers..................7 2 Technologie und Komponenten........................8 DDR4.................................... - Seite 4 Einbauen des M.2-2230-SSD-Laufwerks....................... 26 Entfernen des M.2-2280-SSD-Laufwerks oder des Intel Optane-Speichers – optional........28 Einbauen des M.2-2280-SSD-Laufwerks oder des Intel Optane-Speichers – optional........28 Knopfzellenbatterie................................29 Entfernen der Knopfzellenbatterie...........................29 Einsetzen der Knopfzellenbatterie........................... 30 Festplattenlaufwerk................................31 Entfernen der Festplattenbaugruppe........................31 Einbauen der Festplattenbaugruppe........................33 Systemlüfter..................................35 Entfernen des Systemlüfters............................35 Einbauen des Systemlüfters............................37 Kühlkörper..................................39...
- Seite 5 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers)..84 Ausführen der ePSA-Diagnose..........................84 Systemdiagnoseanzeigen..............................84 Aktualisieren des BIOS (USB-Stick)..........................85 Aktualisieren des BIOS..............................86 Sicherungsmedien und Wiederherstellungsoptionen....................86 Ein- und Ausschalten des WLAN........................... 86 Reststromentladung................................ 86 5 Wie Sie Hilfe bekommen..........................88 Kontaktaufnahme mit Dell...............................88 Inhaltsverzeichnis...
-
Seite 6: Arbeiten Am Computer
Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 7: Vor Der Arbeit An Komponenten Im Innern Des Computers
ANMERKUNG: Stellen Sie sicher, dass der Computer und alle angeschlossenen Geräte ausgeschaltet sind. Wenn der Computer und die angeschlossenen Geräte nicht automatisch beim Herunterfahren des Betriebssystems ausgeschaltet wurden, halten Sie den Netzschalter 6 Sekunden lang gedrückt. Vor der Arbeit an Komponenten im Innern des Computers Info über diese Aufgabe Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. -
Seite 8: Technologie Und Komponenten
Technologie und Komponenten ANMERKUNG: Die Anleitungen in diesem Abschnitt beziehen sich auf Computer, die mit Windows 10 geliefert werden. Windows 10 ist werkseitig auf diesem Computer installiert. Themen: • DDR4 • HDMI 1.4 • USB-Funktionen • Intel Optane-Speicher DDR4 DDR4-Speicher (Double Data Rate der vierten Generation) ist der schnellere Nachfolger der DDR2- und DDR3-Technologie und ermöglicht bis zu 512 GB Kapazität im Vergleich zu der maximalen Kapazität von 128 GB pro DIMM bei DDR3-Speicher. -
Seite 9: Speicherfehler
Abbildung 2. Stärkenunterschied Gebogene Kante DDR4-Module haben eine gebogene Kante zur Unterstützung beim Einsetzen und zur Verringerung der Beanspruchung der PCB während der Arbeitsspeicherinstallation. Abbildung 3. Gebogene Kante Speicherfehler Bei Speicherfehlern auf dem System wird der neue ON-FLASH-FLASH- oder ON-FLASH-ON-Fehlercode angezeigt. Wenn der gesamte Speicher ausfällt, lässt sich das LCD-Display nicht einschalten. -
Seite 10: Vorteile Von Hdmi
• 3D - Definiert Eingabe-/Ausgabeprotokolle für wichtige 3D-Videoformate, was den echten 3D-Spielen und 3D-Heimkino-Anwendungen den Weg ebnet • Inhaltstyp - Echtzeit-Signalisierung von Inhaltstypen zwischen Anzeige- und Quellgeräten, wodurch ein Fernsehgerät Bildeinstellungen basierend auf Inhaltstypen optimieren kann • Zusätzliche Farbräume – Fügt Unterstützung für weitere Farbmodelle hinzu, die in der Digitalfotografie und Computergrafik verwendet werden •... -
Seite 11: Geschwindigkeit
• Neue Anschlüsse und Kabel In den folgenden Abschnitten werden einige der am häufigsten gestellten Fragen zu USB 3.0/USB 3.1 Gen 1 behandelt. Geschwindigkeit Die aktuelle USB 3.0 /USB-3.1 Gen-1-Spezifikation definiert drei Geschwindigkeitsmodi: Super-Speed, Hi-Speed und Full-Speed. Der neue SuperSpeed-Modus hat eine Übertragungsrate von 4,8 Gbit/s. Die Spezifikation übernimmt weiterhin die USB-Modi Hi-Speed- und Full- Speed, die jeweils als USB 2.0 und 1.1 bekannt sind. -
Seite 12: Kompatibilität
Im Folgenden sind einige der verfügbaren Super-Speed USB 3.0/USB 3.1 Gen 1-Produkte aufgeführt: • Externe Desktop-Festplatten mit USB 3.0 /USB-3.1 Gen 1 • Portable Festplatten mit USB 3.0 /USB-3.1 Gen 1 • Dockingstation und Adapter für Festplatten mit USB 3.0 /USB-3.1 Gen 1 •... -
Seite 13: Deaktivieren Des Intel Optane-Speichers
Klicken Sie auf der Registerkarte Intel Optane-Speicher auf Enable (Aktivieren), um den Intel Optane-Speicher zu aktivieren. Wählen Sie im Warnfenster ein kompatibles, schnelles Laufwerk aus und klicken Sie dann auf Yes (Ja), um mit der Deaktivierung des Intel Optane-Speichers fortzufahren. Klicken Sie auf Intel Optane-Speicher >... -
Seite 14: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich: • Kreuzschlitzschraubendreher Nr. 0 • Kreuzschlitzschraubenzieher Nr. 1 • Kunststoffstift ANMERKUNG: Der Schraubendreher Nr. 0 ist für Schrauben 0-1 und der Schraubendreher Nr. 1 für Schrauben 2-4 bestimmt. Screw list The table provides the list of screws that are used for securing different components. -
Seite 15: Secure Digital (Sd)-Karte
Component Screw type Quantity Screw image I/O board M2x4 Optical-drive bracket M2x3 Optical-drive connector board M2x2 Big Head Power-adapter port M2x2 Power-button board M2x3 Power button with fingerprint M2x2 reader (optional) Solid-state drive M2x2 Solid-state drive M2x3 System board M2x4 Touchpad M2x2 Wireless-card bracket... -
Seite 16: Bodenabdeckung
Bodenabdeckung Entfernen der Bodenabdeckung Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die SD-Speicherkarte. Schritte Lösen Sie die drei unverlierbaren Schrauben [1]. Entfernen Sie die einzelne M2x4-Schraube und die sechs M2,5x7-Schrauben, mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist [2, 3]. -
Seite 17: Installing The Base Cover
Installing the base cover Schritte Place the base cover on the palmrest and keyboard assembly [1]. Press the edges and sides of the base cover until it snaps into place [2, 3, 4]. Entfernen und Einbauen von Komponenten... - Seite 18 Tighten the three captive screws, and replace the single (M2x4) screw that secures the base cover to the palmrest and keyboard assembly [1, 2]. Replace the six (M2.5x7) screws that secure the base cover to the palmrest and keyboard assembly [3]. Entfernen und Einbauen von Komponenten...
-
Seite 19: Akku
Kontaktieren Sie https://www.dell.com/support für Hilfe und weitere Anweisungen. • Erwerben Sie ausschließlich Original-Akkus von https://www.dell.com oder autorisierten Dell Partnern und Resellern. Entfernen des Akkus Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die SD-Speicherkarte. -
Seite 20: Einsetzen Des Akkus
Einsetzen des Akkus Schritte Richten Sie die Schraubenbohrungen am Akku an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus [1]. Setzen Sie die vier M2x3-Schrauben wieder ein, mit denen der Akku an der Handballenstützen- und Tastaturbaugruppe befestigt wird [2]. Verbinden Sie das Akkukabel mit der Systemplatine [3]. Entfernen und Einbauen von Komponenten... -
Seite 21: Sd-Speicherkarte
Nächste Schritte Bringen Sie die Bodenabdeckung wieder an. Setzen Sie die SD-Speicherkarte wieder ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Speichermodule Entfernen des Speichermoduls Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 22: Einsetzen Des Speichermoduls
Einsetzen des Speichermoduls Schritte Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. Schieben Sie das Speichermodul schräg in den Steckplatz, sodass es fest sitzt [1]. Drücken Sie das Speichermodul nach unten, bis es mit den Klammern gesichert ist [2]. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. -
Seite 23: Wlan-Karte
Nächste Schritte Setzen Sie den Akku wieder ein. Bringen Sie die Bodenabdeckung wieder an. Setzen Sie die SD-Speicherkarte wieder ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. WLAN-Karte Entfernen der WLAN-Karte Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 24: Einbauen Der Wlan-Karte
Einbauen der WLAN-Karte Info über diese Aufgabe VORSICHT: Legen Sie keine Kabel unter die WLAN-Karte, um Beschädigungen der WLAN-Karte zu vermeiden. Schritte Setzen Sie die WLAN-Karte in den entsprechenden Anschluss auf der Systemplatine ein [1]. Verbinden Sie die WLAN-Kabel mit den Anschlüssen an der WLAN-Karte [2]. Setzen Sie die WLAN-Kartenhalterung ein, um die WLAN-Kabel zu befestigen [3]. -
Seite 25: Solid-State-Laufwerk/Intel Optane-Speichermodul
Nächste Schritte Setzen Sie den Akku wieder ein. Bringen Sie die Bodenabdeckung wieder an. Setzen Sie die SD-Speicherkarte wieder ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Solid-State-Laufwerk/Intel Optane-Speichermodul Entfernen des M.2-2230-SSD-Laufwerks Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 26: Einbauen Des M.2-2230-Ssd-Laufwerks
Drehen Sie die Thermoplatte um. Entfernen Sie die einzelne M2x2-Schraube, mit der das SSD-Laufwerk an der Thermoplatte befestigt ist [1]. Heben Sie das SSD-Laufwerk von der Thermoplatte ab [2]. Einbauen des M.2-2230-SSD-Laufwerks Schritte Setzen Sie das SSD-Laufwerk in den Steckplatz der Thermoplatte ein [1]. Setzen Sie die einzelne M2x2-Schraube wieder ein, mit der das SSD-Laufwerk an der Thermoplatte befestigt wird [2]. - Seite 27 Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Steckplatz aus. Schieben Sie das SSD-Laufwerk in den SSD-Steckplatz und setzen Sie es ein [1]. Ziehen Sie die unverlierbare Schraube fest, mit der die Thermoplatte an der Handballenstützen- und Tastaturbaugruppe befestigt wird [2].
-
Seite 28: Entfernen Des M.2-2280-Ssd-Laufwerks Oder Des Intel Optane-Speichers - Optional
Entfernen des M.2-2280-SSD-Laufwerks oder des Intel Optane-Speichers – optional Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die SD-Speicherkarte. Entfernen Sie die Bodenabdeckung. Entfernen Sie den Akku. Schritte Lösen Sie die unverlierbare Schraube, mit der die Thermoplatte an der Handballenstützen- und Tastaturbaugruppe befestigt ist [1]. Entfernen Sie die einzelne M2x3-Schraube, mit der die Thermoplatte an der Handballenstützen- und Tastaturbaugruppe befestigt ist [2]. -
Seite 29: Knopfzellenbatterie
Setzen Sie die einzelne M2x3-Schraube wieder ein, mit der die Thermoplatte an der Handballenstützen- und Tastaturbaugruppe befestigt wird [4]. Nächste Schritte Setzen Sie den Akku wieder ein. Bringen Sie die Bodenabdeckung wieder an. Setzen Sie die SD-Speicherkarte wieder ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 30: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie Schritte Verbinden Sie das Kabel der Knopfzellenbatterie mit der E/A-Platine [1]. Befestigen Sie die Knopfzellenbatterie auf der Handballenstützen- und Tastaturbaugruppe [2]. Entfernen und Einbauen von Komponenten... -
Seite 31: Festplattenlaufwerk
Nächste Schritte Setzen Sie den Akku wieder ein. Bringen Sie die Bodenabdeckung wieder an. Setzen Sie die SD-Speicherkarte wieder ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Festplattenlaufwerk Entfernen der Festplattenbaugruppe Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 32 Ziehen Sie den Interposer von der Festplattenbaugruppe ab. Entfernen Sie die vier M3x3-Schrauben, mit denen die Festplattenlaufwerkhalterung am Festplattenlaufwerk befestigt ist [1]. Heben Sie die Festplattenlaufwerkhalterung vom Festplattenlaufwerk ab [2]. Entfernen und Einbauen von Komponenten...
-
Seite 33: Einbauen Der Festplattenbaugruppe
Einbauen der Festplattenbaugruppe Schritte Richten Sie die Schraubenbohrungen der Festplattenhalterung an den Schraubenbohrungen des Festplattenlaufwerks aus [1]. Setzen Sie die vier M3x3-Schrauben wieder ein, mit denen die Festplattenhalterung am Festplattenlaufwerk befestigt ist [2]. Schließen Sie den Interposer an der Festplattenbaugruppe an. Entfernen und Einbauen von Komponenten... - Seite 34 Richten Sie die Schraubenbohrungen der Festplattenbaugruppe an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus [1]. Setzen Sie die vier M2x3-Schrauben wieder ein, mit denen die Festplattenbaugruppe an der Handballenstützen- und Tastaturbaugruppe befestigt ist [2]. Verbinden Sie das Festplattenkabel mit der Systemplatine und schließen Sie die Verriegelung, mit der das Kabel befestigt wird [3]. Nächste Schritte Setzen Sie den Akku...
-
Seite 35: Systemlüfter
Systemlüfter Entfernen des Systemlüfters Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die SD-Speicherkarte. Entfernen Sie die Bodenabdeckung. Entfernen Sie den Akku. Schritte Ziehen Sie das Lüfterkabel und das Bildschirmkabel von der Systemplatine ab [1, 2]. Lösen Sie das Bildschirmkabel aus den Kabelführungen am Lüfter [1]. - Seite 36 Entfernen Sie die drei M2,5x5-Schrauben, mit denen der Lüfter an der Handballenstützen- und Tastaturbaugruppe befestigt ist [1]. Heben Sie den Lüfter aus der Handballenstützen- und Tastaturbaugruppe [2]. Entfernen und Einbauen von Komponenten...
-
Seite 37: Einbauen Des Systemlüfters
Einbauen des Systemlüfters Schritte Richten Sie die Schraubenbohrungen auf dem Lüfter an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus [1]. Setzen Sie die drei M2,5x5-Schrauben wieder ein, mit denen der Lüfter an der Handballenstützen- und Tastaturbaugruppe befestigt wird [2]. Führen Sie das Bildschirmkabel durch die Kabelführungen am Lüfter [1]. Entfernen und Einbauen von Komponenten... - Seite 38 Verbinden Sie das Bildschirmkabel und das Lüfterkabel mit der Systemplatine [1, 2]. Nächste Schritte Setzen Sie den Akku wieder ein. Bringen Sie die Bodenabdeckung wieder an. Entfernen und Einbauen von Komponenten...
-
Seite 39: Kühlkörper
Setzen Sie die SD-Speicherkarte wieder ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörper Entfernen des Kühlkörpers Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die SD-Speicherkarte. Entfernen Sie die Bodenabdeckung. -
Seite 40: Einbauen Des Kühlkörpers
Einbauen des Kühlkörpers Schritte Setzen Sie den Kühlkörper auf die Systemplatine und richten Sie die Schraubenbohrungen des Kühlkörpers an den Schraubenbohrungen in der Systemplatine aus [1]. Ziehen Sie die unverlierbaren Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist, in der Reihenfolge fest, die auf dem Kühlkörper angegeben ist [2]. -
Seite 41: Einbauen Der Lautsprecher
Entfernen Sie die M.2 SSD Schritte Trennen Sie das Lautsprecherkabel von der Systemplatine [1]. Lösen Sie das Lautsprecherkabel aus den Kabelführungen an der Handballenstützen- und Tastaturbaugruppe und entfernen Sie es [2]. Heben Sie die Lautsprecher zusammen mit dem Kabel aus der Handballenstützen- und Tastaturbaugruppe [3]. Einbauen der Lautsprecher Info über diese Aufgabe ANMERKUNG:... -
Seite 42: E/A-Platine
Nächste Schritte Setzen Sie die M.2- Setzen Sie den Akku wieder ein. Bringen Sie die Bodenabdeckung wieder an. Setzen Sie die SD-Speicherkarte wieder ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. E/A-Platine Entfernen der E/A-Platine Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des... - Seite 43 Setzen Sie die zwei M2x4-Schrauben wieder ein, mit denen/der die E/A-Platine an der Handballenstützen- und Tastaturbaugruppe befestigt wird [1]. Heben Sie die E/A-Platine zusammen mit dem Kabel aus der Handballenstützen- und Tastaturbaugruppe [2]. Entfernen und Einbauen von Komponenten...
-
Seite 44: Einbauen Der E/A-Platine
Einbauen der E/A-Platine Schritte Platzieren Sie die E/A-Platine mithilfe der Passstifte auf der Handballenstützen- und Tastaturbaugruppe [1]. Setzen Sie die zwei M2x4-Schrauben wieder ein, mit der/denen die E/A-Platine an der Handballenstützen- und Tastaturbaugruppe befestigt wird [2]. Verbinden Sie das Kabel der Knopfzellenbatterie mit der E/A-Platine [1]. Verbinden Sie das E/A-Platinenkabel mit der Systemplatine und schließen Sie die Verriegelung, mit der das Kabel befestigt wird [2]. -
Seite 45: Touchpad
Nächste Schritte Setzen Sie die Festplattenbaugruppe wieder ein. Setzen Sie den Akku wieder ein. Bringen Sie die Bodenabdeckung wieder an. Setzen Sie die SD-Speicherkarte wieder ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Touchpad Entfernen der Touchpad-Baugruppe Voraussetzungen... - Seite 46 Entfernen Sie die zwei M2x2-Schrauben, mit denen die Touchpad-Halterung an der Handballenstützen- und Tastaturbaugruppe befestigt ist [1]. Heben Sie die Touchpad-Halterung aus der Handballenstützen- und Tastaturbaugruppe [2]. Entfernen Sie die vier M2x2-Schrauben, mit denen das Touchpad an der Handballenstützen- und Tastaturbaugruppe befestigt ist [1]. Heben Sie das Touchpad aus der Handballenstützen- und Tastaturbaugruppe [2].
-
Seite 47: Installieren Der Touchpad-Baugruppe
Installieren der Touchpad-Baugruppe Info über diese Aufgabe ANMERKUNG: Stellen Sie sicher, dass das Touchpad an den Führungen ausgerichtet ist, die auf der Handballenstützen- und Tastaturbaugruppe verfügbar sind, und dass der Spalt auf beiden Seiten des Touchpads gleich ist. Schritte Setzen Sie das Touchpad in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein [1]. Setzen Sie die vier M2x2-Schrauben wieder ein, mit denen das Touchpad an der Handballenstützen- und Tastaturbaugruppe befestigt wird [2]. - Seite 48 Setzen Sie die Touchpad-Halterung in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein [1]. Setzen Sie die zwei M2x2-Schrauben wieder ein, mit denen die Touchpad-Halterung an der Handballenstützen- und Tastaturbaugruppe befestigt wird [2]. Schieben Sie das Festplattenkabel und das Touchpad-Kabel in den entsprechenden Anschluss auf der Systemplatine und schließen Sie die Verriegelung, mit der das Kabel befestigt wird [1, 2].
-
Seite 49: Bildschirmbaugruppe
Bringen Sie das Klebeband an, mit dem das Touchpad an der Handballenstützen- und Tastaturbaugruppe befestigt wird [3]. Nächste Schritte Setzen Sie den Akku wieder ein. Bringen Sie die Bodenabdeckung wieder an. Setzen Sie die SD-Speicherkarte wieder ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. - Seite 50 Entfernen Sie die sechs M2,5x5-Schrauben, mit denen das linke und das rechte Scharnier an der Systemplatine und der Handballenstützen- und Tastaturbaugruppe befestigt sind [1]. Heben Sie die Handballenstützen- und Tastaturbaugruppe schräg an [2]. Entfernen und Einbauen von Komponenten...
- Seite 51 Heben Sie die Scharniere an und entfernen Sie die Handballenstützen- und Tastaturbaugruppe aus der Bildschirmbaugruppe [1, 2]. Entfernen und Einbauen von Komponenten...
-
Seite 52: Einbauen Der Bildschirmbaugruppe
Nachdem alle vorstehenden Schritte ausgeführt wurden, bleibt noch die Bildschirmbaugruppe. Einbauen der Bildschirmbaugruppe Info über diese Aufgabe ANMERKUNG: Stellen Sie sicher, dass die Scharniere vollständig geöffnet sind, bevor Sie die Bildschirmbaugruppe wieder auf die Handballenstützen- und Tastaturbaugruppe setzen. Schritte Richten Sie die Handballenstützen- und Tastaturbaugruppe aus und platzieren Sie sie unter den Scharnieren an der Bildschirmbaugruppe [1]. - Seite 53 Setzen Sie die sechs M2,5x5-Schrauben wieder ein, mit denen das linke und das rechte Scharnier an der Systemplatine und der Handballenstützen- und Tastaturbaugruppe befestigt werden [1]. Entfernen und Einbauen von Komponenten...
- Seite 54 Führen Sie das Bildschirmkabel durch die Kabelführungen an der Handballenstützen- und Tastaturbaugruppe [1]. Verbinden Sie das Bildschirmkabel mit dem Anschluss auf der Systemplatine [2]. Bringen Sie die Antennenkabel an der Systemplatine an [3]. Entfernen und Einbauen von Komponenten...
-
Seite 55: Betriebsschalterplatine
Nächste Schritte Setzen Sie die WLAN-Karte wieder ein. Setzen Sie den Akku wieder ein. Bringen Sie die Bodenabdeckung wieder an. Setzen Sie die SD-Speicherkarte wieder ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Betriebsschalterplatine Removing the power button board Voraussetzungen... -
Seite 56: Einbauen Der Betriebsschalterplatine
Lift the power button board, along with the cable off the palmrest and keyboard assembly [4]. Einbauen der Betriebsschalterplatine Schritte Setzen Sie die Betriebsschalterplatine in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein [1]. Setzen Sie die einzelne M2x2-Schraube wieder ein, mit der die Betriebsschalterplatine an der Handballenstützen- und Tastaturbaugruppe befestigt wird [2]. -
Seite 57: Netzschalter
Nächste Schritte Bauen Sie die Bildschirmbaugruppe wieder ein. Bauen Sie den Systemlüfter wieder ein. Setzen Sie die WLAN-Karte wieder ein. Setzen Sie den Akku wieder ein. Bringen Sie die Bodenabdeckung wieder an. Setzen Sie die SD-Speicherkarte wieder ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 58: Einbauen Des Netzschalters
Schritte Entfernen Sie die einzelne M2x2-Schraube, mit der der Betriebsschalter an der Handballenstützen- und Tastaturbaugruppe befestigt ist [1]. Heben Sie den Betriebsschalter aus der Handballenstützen- und Tastaturbaugruppe [2]. Einbauen des Netzschalters Schritte Setzen Sie den Betriebsschalter in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein [1]. Setzen Sie die einzelne M2x2-Schraube wieder ein, mit der der Betriebsschalter an der Handballenstützen- und Tastaturbaugruppe befestigt wird [2]. -
Seite 59: Systemplatine
Nächste Schritte Setzen Sie die Betriebsschalterplatine wieder ein. Bauen Sie die Bildschirmbaugruppe wieder ein. Entfernen Sie den Systemlüfter. Setzen Sie die WLAN-Karte wieder ein. Setzen Sie den Akku wieder ein. Bringen Sie die Bodenabdeckung wieder an. Setzen Sie die SD-Speicherkarte wieder ein. - Seite 60 Schritte Trennen Sie das Kabel des Netzadapter-Ports und das Lautsprecherkabel von der Systemplatine [1, 2]. Trennen Sie die folgenden Kabel von der Systemplatine: Kabel der Netzschalterplatine [1] b Kabel der Fingerabdruckleserplatine [2] E/A-Platinenkabel [3] d Festplattenkabel [4] Touchpad-Kabel [5] Tastaturkabel [6] Entfernen und Einbauen von Komponenten...
- Seite 61 Entfernen Sie die M2x4-Schraube, mit der die Systemplatine an der Handballenstützen- und Tastaturbaugruppe befestigt ist [1]. Heben Sie die Systemplatine aus der Handballenstützen- und Tastaturbaugruppe heraus [2]. Entfernen und Einbauen von Komponenten...
-
Seite 62: Einbauen Der Systemplatine
Einbauen der Systemplatine Schritte Richten Sie die Schraubenbohrung der Systemplatine an der Schraubenbohrung der Handballenstützen- und Tastaturbaugruppe aus [1]. Bringen Sie die M2x4-Schraube wieder an, mit der die Systemplatine an der Handballenstützen- und Tastaturbaugruppe befestigt wird [2]. Entfernen und Einbauen von Komponenten... - Seite 63 Verbinden Sie folgende Kabel mit der Systemplatine: Kabel der Netzschalterplatine [1] b Kabel der Fingerabdruckleserplatine [2] E/A-Platinenkabel [3] d Festplattenkabel [4] Touchpad-Kabel [5] Tastaturkabel [6] Entfernen und Einbauen von Komponenten...
- Seite 64 Verbinden Sie das Kabel des Netzadapter-Ports und das Lautsprecherkabel mit der Systemplatine [1, 2]. Nächste Schritte Bauen Sie die Bildschirmbaugruppe wieder ein. Bauen Sie den Kühlkörper wieder ein. Entfernen und Einbauen von Komponenten...
-
Seite 65: Netzadapteranschluss
Bauen Sie den Systemlüfter wieder ein. Bauen Sie das SSD-Laufwerk wieder ein. Bauen Sie das WLAN wieder ein. Bauen Sie den Speicher wieder ein. Tauschen Sie die Batterie aus. Bringen Sie die Bodenabdeckung wieder an. Setzen Sie die SD-Speicherkarte wieder ein. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 66: Einbauen Des Netzadapteranschlusses
Einbauen des Netzadapteranschlusses Schritte Setzen Sie den Netzadapteranschluss in den Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein [1]. Setzen Sie die einzelne M2x3-Schraube wieder ein, mit der der Netzadapteranschluss an der Handballenstützen- und Tastaturbaugruppe befestigt ist [2]. Führen Sie das Netzadapterkabel durch die Führungskanäle [3]. Verbinden Sie das Netzadapterkabel mit der Systemplatine [4]. -
Seite 67: Bildschirmblende
Nächste Schritte Setzen Sie die Betriebsschalterplatine wieder ein. Bauen Sie die Bildschirmbaugruppe wieder ein. Setzen Sie das SSD-Laufwerk wieder ein. Setzen Sie die WLAN-Karte wieder ein. Setzen Sie den Akku wieder ein. Bringen Sie die Bodenabdeckung wieder an. Setzen Sie die SD-Speicherkarte wieder ein. -
Seite 68: Einbauen Der Bildschirmblende
Entfernen Sie den Kühlkörper. Entfernen Sie die Bildschirmbaugruppe. Schritte Hebeln Sie die obere Innenseite der Bildschirmblende auf [1]. Hebeln Sie dann auch die linke und die rechte Seite der Bildschirmblende auf [2]. Hebeln Sie die untere Innenseite der Bildschirmblende auf und heben Sie die Blende von der Bildschirmbaugruppe ab [3]. Einbauen der Bildschirmblende Schritt Richten Sie die Bildschirmblende an der hinteren Bildschirmabdeckung und der Antennenbaugruppe aus und lassen Sie sie vorsichtig... -
Seite 69: Kamera
Nächste Schritte Bauen Sie die Bildschirmbaugruppe wieder ein. Setzen Sie die Festplattenbaugruppe wieder ein. Bauen Sie den Systemlüfter wieder ein. Bauen Sie den Kühlkörper wieder ein. Setzen Sie das SSD-Laufwerk wieder ein. Setzen Sie die WLAN-Karte wieder ein. Setzen Sie den Speicher wieder ein. -
Seite 70: Einbauen Der Kamera
Entfernen Sie die Festplattenbaugruppe. Entfernen Sie den Systemlüfter. Entfernen Sie den Kühlkörper. Entfernen Sie die Bildschirmbaugruppe. Entfernen Sie die Bildschirmblende. Schritte Hebeln Sie die Kamera vorsichtig mit einem Kunststoffstift von der hinteren Bildschirmabdeckung und der Antennenbaugruppe ab [1]. Ziehen Sie das Kamerakabel vom Kameramodul ab [2]. Heben Sie das Kameramodul von der hinteren Bildschirmabdeckung und der Antennenbaugruppe ab [3]. -
Seite 71: Bildschirm
Nächste Schritte Bringen Sie die Bildschirmblende wieder an Bauen Sie die Bildschirmbaugruppe wieder ein. Setzen Sie die Festplattenbaugruppe wieder ein. Bauen Sie den Systemlüfter wieder ein. Bauen Sie den Kühlkörper wieder ein. Setzen Sie das SSD-Laufwerk wieder ein. Setzen Sie die WLAN-Karte wieder ein. - Seite 72 Entfernen Sie den Akku. Entfernen Sie die WLAN-Karte. Entfernen Sie das SSD-Laufwerk. Entfernen Sie die Festplattenbaugruppe. Entfernen Sie den Systemlüfter. Entfernen Sie den Kühlkörper. Entfernen Sie die Bildschirmbaugruppe. Entfernen Sie die Bildschirmblende. Entfernen Sie die Kamera. Schritte Entfernen Sie die vier M2x2-Schrauben, mit denen der Bildschirm an der hinteren Bildschirmabdeckung und der Antennenbaugruppe befestigt ist [1].
-
Seite 73: Einbauen Des Bildschirms
Einbauen des Bildschirms Schritte Legen Sie den Bildschirm auf eine ebene und saubere Oberfläche [1]. Verbinden Sie das Bildschirmkabel mit dem Anschluss auf der Rückseite des Bildschirms und schließen Sie die Verriegelung, mit der das Kabel befestigt wird [2]. Bringen Sie das Klebeband an, mit dem das Bildschirmkabel auf der Rückseite des Bildschirms befestigt ist [3]. Drehen Sie den Bildschirm um und legen Sie ihn auf die hintere Bildschirmabdeckung und die Antennenbaugruppe [4]. - Seite 74 Richten Sie die Schraubenbohrungen des Bildschirms an den Schraubenbohrungen der hinteren Bildschirmabdeckung und der Antennenbaugruppe aus. Setzen Sie die vier M2x2-Schrauben wieder ein, mit denen der Bildschirm an der hinteren Bildschirmabdeckung und der Antennenbaugruppe befestigt wird [1]. Entfernen und Einbauen von Komponenten...
-
Seite 75: Bildschirmscharniere
Nächste Schritte Bauen Sie die Kamera wieder ein. Bringen Sie die Bildschirmblende wieder an Bauen Sie die Bildschirmbaugruppe wieder ein. Setzen Sie die Festplattenbaugruppe wieder ein. Bauen Sie den Systemlüfter wieder ein. Bauen Sie den Kühlkörper wieder ein. Setzen Sie das SSD-Laufwerk wieder ein. -
Seite 76: Einbauen Der Bildschirmscharniere
Entfernen Sie die Bodenabdeckung. Entfernen Sie den Akku. Entfernen Sie die WLAN-Karte. Entfernen Sie das SSD-Laufwerk. Entfernen Sie die Festplattenbaugruppe. Entfernen Sie den Systemlüfter. Entfernen Sie den Kühlkörper. Entfernen Sie die Bildschirmbaugruppe. Entfernen Sie die Bildschirmblende. Entfernen Sie die Kamera. Entfernen Sie den Bildschirm. -
Seite 77: Bildschirmkabel
Nächste Schritte Bauen Sie den Bildschirm wieder ein. Bauen Sie die Kamera wieder ein. Bringen Sie die Bildschirmblende wieder an Bauen Sie die Bildschirmbaugruppe wieder ein. Setzen Sie die Festplattenbaugruppe wieder ein. Bauen Sie den Systemlüfter wieder ein. Bauen Sie den Kühlkörper wieder ein. -
Seite 78: Einbauen Des Bildschirmkabels
Entfernen Sie die SD-Speicherkarte. Entfernen Sie die Bodenabdeckung. Entfernen Sie den Akku. Entfernen Sie die WLAN-Karte. Entfernen Sie das SSD-Laufwerk. Entfernen Sie die Festplattenbaugruppe. Entfernen Sie den Systemlüfter. Entfernen Sie den Kühlkörper. Entfernen Sie die Bildschirmbaugruppe. Entfernen Sie die Bildschirmblende. Entfernen Sie den Bildschirm. -
Seite 79: Hintere Bildschirmabdeckung Und Antennenbaugruppe
Nächste Schritte Bauen Sie die Bildschirmscharniere wieder ein. Bauen Sie den Bildschirm wieder ein. Bringen Sie die Bildschirmblende wieder an Bauen Sie die Bildschirmbaugruppe wieder ein. Setzen Sie die Festplattenbaugruppe wieder ein. Bauen Sie den Systemlüfter wieder ein. Bauen Sie den Kühlkörper wieder ein. - Seite 80 Entfernen Sie die Bodenabdeckung. Entfernen Sie den Akku. Entfernen Sie die WLAN-Karte. Entfernen Sie das SSD-Laufwerk. Entfernen Sie die Festplattenbaugruppe. Entfernen Sie den Systemlüfter. Entfernen Sie den Kühlkörper. Entfernen Sie die Bildschirmbaugruppe. Entfernen Sie die Bildschirmblende. Entfernen Sie die Kamera. Entfernen Sie den Bildschirm.
-
Seite 81: Einbauen Der Hinteren Bildschirmabdeckung
Einbauen der hinteren Bildschirmabdeckung Info über diese Aufgabe Legen Sie die hintere Bildschirmabdeckung auf eine saubere, ebene Oberfläche. Nächste Schritte Bringen Sie das Bildschirmkabel wieder an. Bauen Sie die Bildschirmscharniere wieder ein. Bauen Sie den Bildschirm wieder ein. Bauen Sie die Kamera wieder ein. -
Seite 82: Entfernen Der Handballenstützen- Und Tastaturbaugruppe
Entfernen der Handballenstützen- und Tastaturbaugruppe Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die SD-Speicherkarte. Entfernen Sie die Bodenabdeckung. Entfernen Sie den Akku. Entfernen Sie den Speicher. Entfernen Sie die WLAN-Karte. Entfernen Sie das SSD-Laufwerk. - Seite 83 Entfernen und Einbauen von Komponenten...
-
Seite 84: Fehlerbehebung
Diagnosetest zu stoppen. Wählen Sie auf der linken Seite das Gerät aus und klicken Sie auf Run Tests (Test durchführen). Bei etwaigen Problemen werden Fehlercodes angezeigt. Notieren Sie sich den Fehlercode und die Prüfnummer und wenden Sie sich an Dell. Systemdiagnoseanzeigen Akkuzustandsanzeige Zeigt den Strom- und Akkuladestatus an. -
Seite 85: Aktualisieren Des Bios (Usb-Stick)
Schließen Sie das startfähige USB-Laufwerk an den Computer an, auf dem Sie die BIOS-Aktualisierung durchführen möchten. Starten Sie den Computer neu und drücken Sie F12, wenn das Dell Logo auf dem Bildschirm angezeigt wird. Starten Sie das USB-Laufwerk über das One Time Boot Menu. -
Seite 86: Aktualisieren Des Bios
Sobald der Download abgeschlossen ist, wechseln Sie zu dem Ordner, in dem Sie die BIOS-Updatedatei gespeichert haben. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Sicherungsmedien und Wiederherstellungsoptionen Dell empfiehlt mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell PC. Weitere Informationen finden Sie unter Dell Windows-Sicherungsmedien und Wiederherstellungsoptionen. - Seite 87 Schritte Schalten Sie den Computer aus. Trennen Sie den Netzadapter vom Computer. Halten Sie den Betriebsschalter für 15 Sekunden gedrückt, um den Reststrom zu entladen. Schließen Sie den Netzadapter an den Computer an. Schalten Sie den Computer ein. Fehlerbehebung...
-
Seite 88: Wie Sie Hilfe Bekommen
Info über diese Aufgabe Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den...
