3005514-2016-10-27
Erläuterung zum Di-
agramm
3.2 Anschluss von Modbus-Einheiten
3.2.1 Anschluss von Modbus-Einheiten

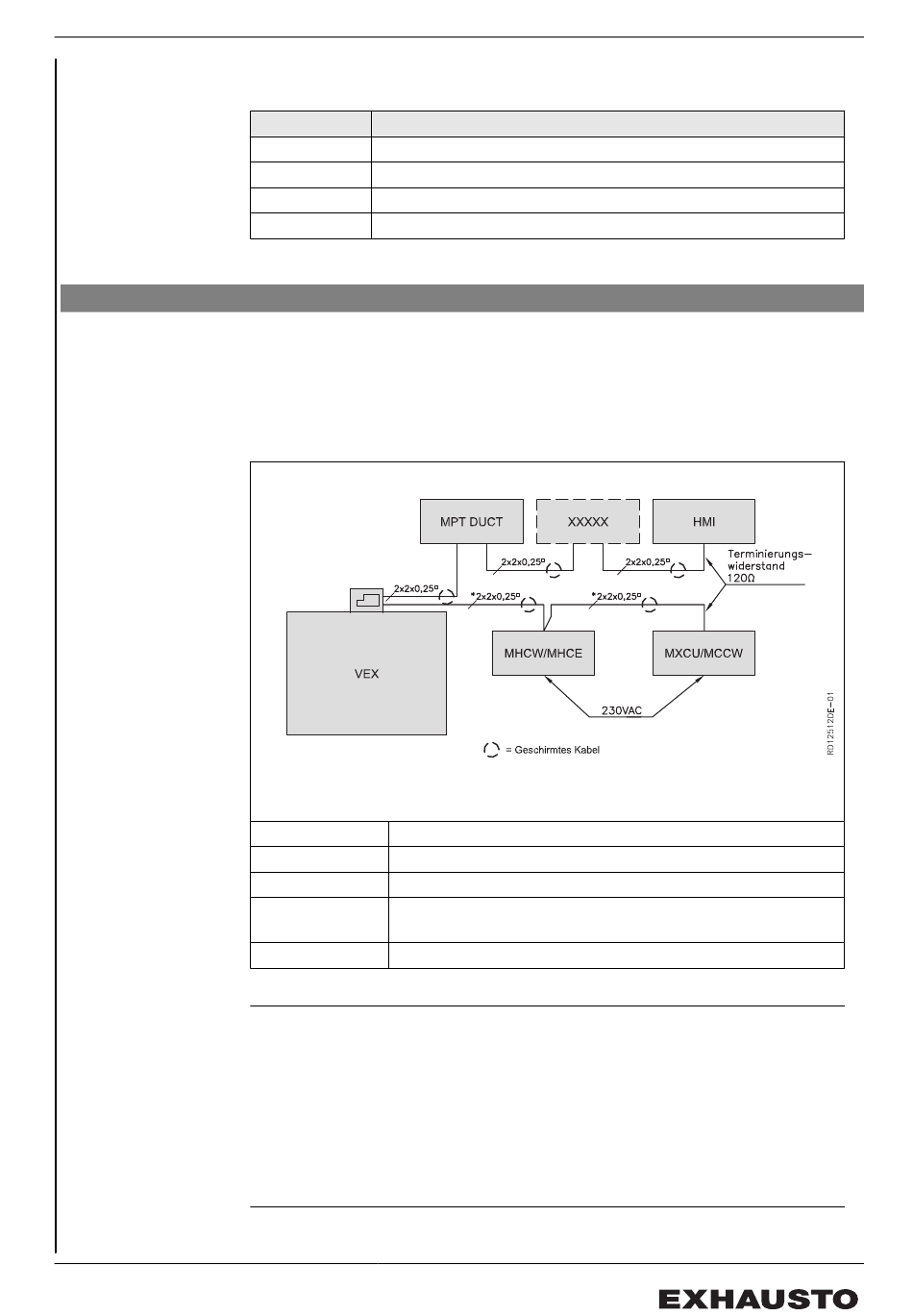

Diagramm
3.2.2 Kabel (Typ, max. Länge und Terminierung)
Kabel
Max. Kabellänge
Bezeichnung
A
Heizstäbe
B
Thermosicherung mit automatischem Reset, TSA70 (2 Stck.)
C
Thermosicherung mit manuellem Reset, TSA120
D
Triac-Regelung der Heizstäbe
Der Anschluss muss gemäß dem untenstehenden Diagramm ausgeführt werden
(siehe auch die Anleitung "Elektroinstallationsanleitung für VEX mit EXact-Automa-
tik" des jeweiligen VEX-Geräts). Dort ist der Anschluss von Standardkomponenten
im Anschlussdiagramm des Anschlusskastens dargestellt).
* Keine EXHAUSTO-Lieferung
MHCW/MHCE
Heizregelung (Wasser oder Strom)
MXCU / MCCW
Kühlregelung
MPTDUCT
Druckmessung im Kanal
XXXXX
Kann verschiedene Module sein, z.B. MIO-Modul oder ein ext-
ra MPTDUCT
HMI
Bedieneinheit
EXHAUSTO empfiehlt, dass geschirmte Twisted-Pair-Kabel mit 4 Leitern benutzt
werden. Zur Begrenzung des Spannungsabfalles über das Kabel werden 0,25
ter empfohlen. Für Angaben zum korrekten Anschluss eines geschirmten Kabels an
Modbus siehe bitte die Anleitung: "Elektroinstallationsanleitung" des jeweiligen
VEX-Geräts.
Die Gesamtkabellänge einer kompletten Installation darf 200 m nicht übersteigen.
Bauteil
9/16
El-Installation
□
