3005514-2016-10-27
1. Produktinformation
1.1 Anwendung
1.1.1 Anwendung
Bezeichnungen in
der Anleitung
1.2 Beschreibung
1.2.1 Aufbau des Nachheizregisters
Übersichtszeich-
nung
EXHAUSTO VEX200 HCE ist ein Nachheizregister für das Gerät VEX200 und dient
zur Erhöhung der Zulufttemperatur.
Bauteilbezeichnung
MHCE-Modul
TSA120
TSA70
TSA60
TE-HCE-SUPPLY
Näheres über Reset von Thermosicherungen im Abschnitt "Sicherheitsfunktionen".

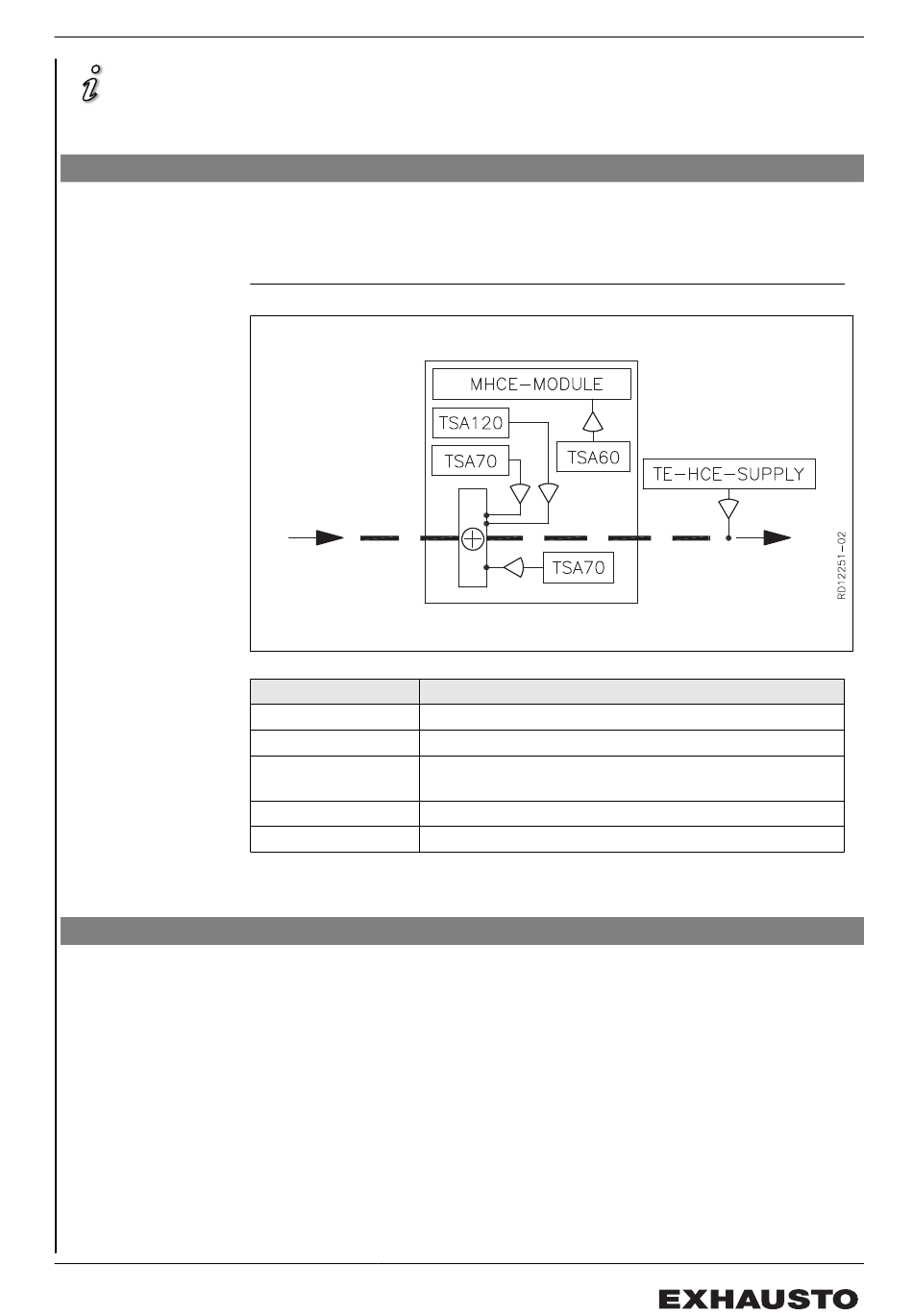

Der Aufbau des Nachheizregisters geht aus der folgenden Abbildung hervor:
Funktion
Steuergerät, im Nachheizregister angeordnet
Thermosicherung, Elektroheizregister (manuelles Reset)
Thermosicherung, Elektroheizregister (automatisches
Reset)
Thermosicherung, Automatik (manuelles Reset)
Temperaturfühler, Zuluft
3/16
