3005514-2016-10-27
Modbus, Endtermi-
nierung oder Weiter-
führung

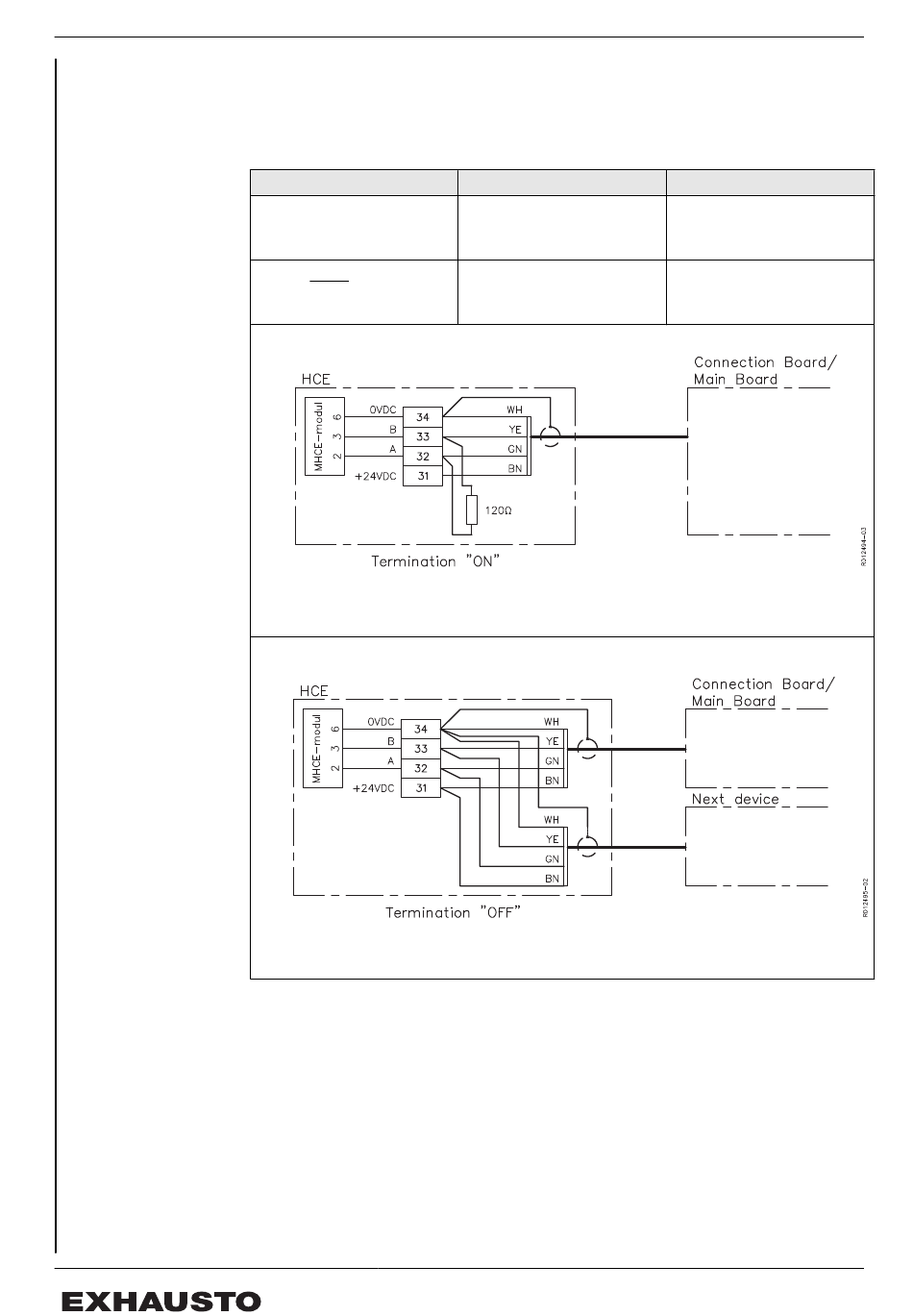

An der ersten und letzten Einheit am Busstrang ist eine Endterminierung mit einem
Widerstand von 120 Ω erforderlich, siehe unten. Mit dem VEX-Gerät werden 2 Stck.
Widerstände mitgeliefert, die sich in der Tasche für Zeichnungen in der Tür befinden.
Falls
MHCE die erste oder letzte
Einheit am Busstrang ist
MHCE nicht die erste oder
letzte Einheit am Bus-
strang ist
1.
2.
dann
ist eine Endterminierung
mit einem Widerstand von
120 Ω erforderlich
ist ein Verbindungsan-
schluss zur nächsten Ein-
heit erforderlich
10/16
El-Installation
Siehe Diagramm Nr.
1
2
