Mennekes Light 11 Betriebsanleitung
Verwandte Anleitungen für Mennekes Light 11
Inhaltszusammenfassung für Mennekes Light 11

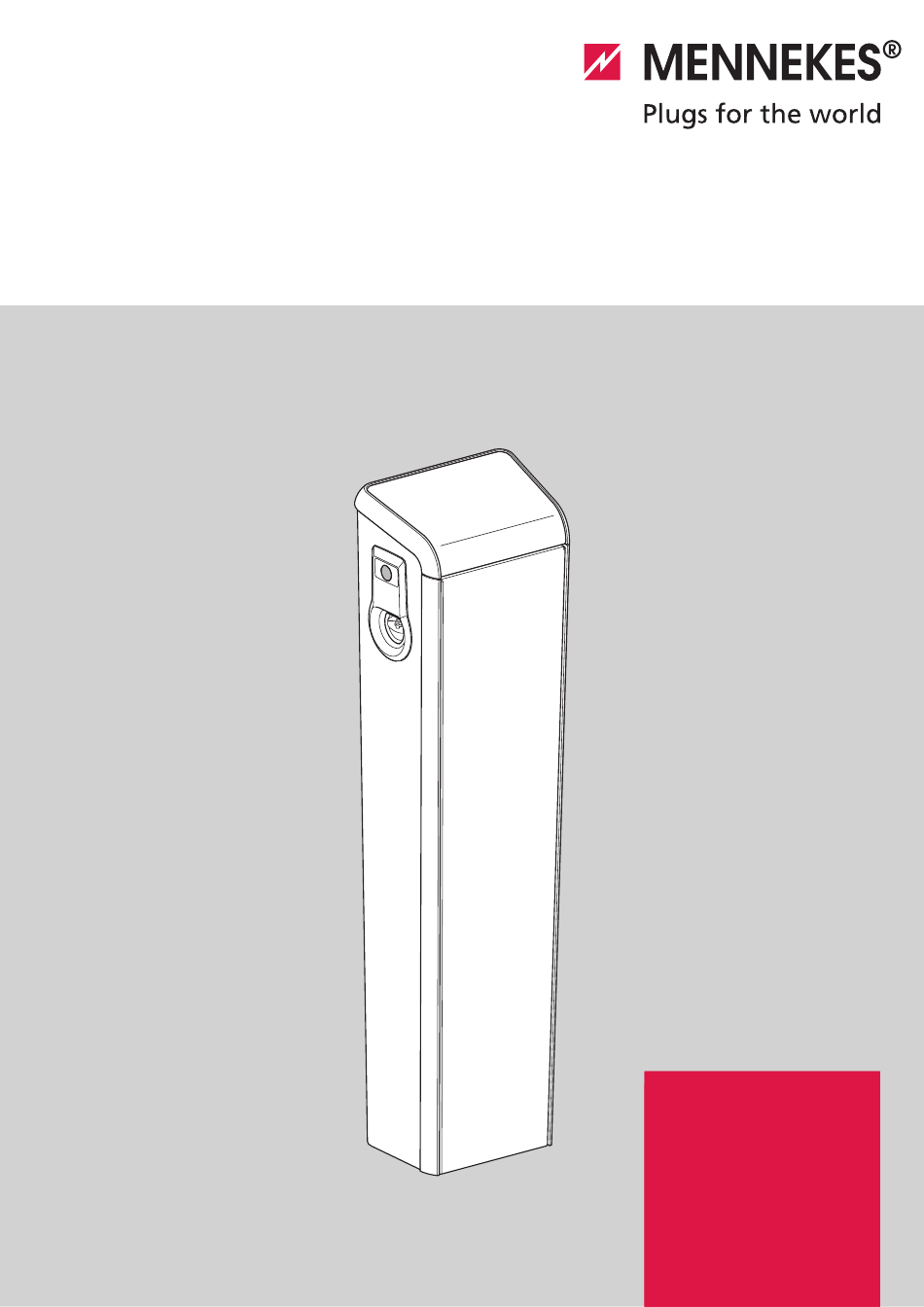

- Seite 1 Light 11 Ladesäule für Elektrofahrzeuge Giam, sequi bla Betriebsanleitung On ships and quam quat. Tat. terminals Stand 05/2013 - 03 Ibh ero dolendre...
-
Seite 2: Zu Diesem Dokument
Zu diesem Dokument „ Originalanleitung. Sicherheitshinweise „ Teil des Produkts. „ Unbedingt zu lesen und aufzubewahren. GEFAHR! „ Urheberrechtlich geschützt. Sicherheitshinweis auf eine Gefährdung „ Vervielfältigung, Nachdruck und Weitergabe, auch mit hohem Risikograd! auszugsweise, nur mit schriftlicher Genehmigung. Nichtbeachtung führt unmittelbar zu Tod oder zu „... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ..........4 Anhang ............. 24 Bestimmungsgemäße Verwendung ....... 4 Zubehör .............. 24 Zielgruppe ............4 Glossar ............... 24 Allgemeine Sicherheitshinweise ......5 Service ..............5 Produktübersicht ..........6 Ausstattung ............6 Lieferumfang ............7 Technische Daten ..........7 Typenschild ............ -
Seite 4: Zu Ihrer Sicherheit
1. Zu Ihrer Sicherheit 1.1 Bestimmungsgemäße Verwendung 1.2 Zielgruppe Die MENNEKES Ladesäulen Light sind Lade systeme für den Installation, Inbetriebnahme und Instandhaltung nur durch Einsatz im privaten und halb-öffent lichen Bereich, z. B. qualifizierte Elektrofachkraft. Firmenparkplätze, Betriebshöfe oder Privat grundstücke. -
Seite 5: Allgemeine Sicherheitshinweise
„ Unsachgemäße Handhabung. „ Einsatz von nicht qualifiziertem Personal. „ Umbauten oder Veränderungen des Produkts. „ Verwendung von Ersatzteilen, die nicht von MENNEKES hergestellt oder freigegeben wurden. „ Reinigung mit Hochdruckreiniger oder Sandstrahler. Weitere Sicherheitshinweise stehen in den jeweils relevanten Abschnitten im Dokument. -
Seite 6: Produktübersicht
„ Belüftungssystem mit Thermostat und Lüfter. „ Allstromsensitiver FI-Schutz schalter (Typ B). „ Gehäuse aus Stahlblech, elektrolytisch verzinkt, grundiert, pulverbeschichtet. „ Anschlussfertig verdrahtet. ➡ „7.2 Glossar“ Deckelplatte Deckel Steckdosenpanel (2x) für Light 11 Grundgehäuse Frontplatte Profilleisten Leuchtmelder (Anzeige des Ladevorgangs) Ladesteckdose Typ 2 (Mode 3) -
Seite 7: Lieferumfang
2.2 Lieferumfang 2.3 Technische Daten 2.2 / 1 Light 11 Nennspannung 400 V AC ±10% Nennfrequenz 50 Hz Nennstrom 32 A Maximale Vorsicherung 63 A Ladeleistung Mode 3 2 x 11 kW Ladestrom Mode 3 16 A / 3 ph... -
Seite 8: Typenschild
3. Installation und Inbetriebnahme 2.4 Typenschild 3.1 Aufstellung Unter der Deckelplatte der Ladesäule befindet sich das 3.1.1 Anforderungen an den Betriebsort Typenschild. ➡ „3.2.4 Öffnen der Ladesäule“ GEFAHR! Lebensgefahr durch unsachgemäße Installation! 2.4 / 1 Die Nichtbeachtung der Umgebungsbedingungen kann zu gefährlichen Situationen im Umgang mit Strom führen. -
Seite 9: Mindestabstände
3.2 Montage 3.1.2 Mindestabstände HINWEIS GEFAHR! Gefahr von Sachschaden durch Überhitzung! Lebensgefahr durch Stromschlag! Eine Überhitzung des Ladesystems kann zu Fehl- Die Berührung von stromführenden Teilen kann zu funktionen führen. Bauteile können zerstört werden. elektrischem Schlag, Verbrennungen oder Tod führen. Halten Sie die Mindestabstände ein, um eine Vor Arbeiten an Schutzeinrichtungen oder Abdeckungen: Überhitzung des Systems zu vermeiden und einen... -
Seite 10: Erstellen Eines Neuen Fundaments
3.2.1 Erstellen eines neuen Fundaments Um eine optimale Festigkeit zu erreichen, wird das MENNEKES Fundamentset empfohlen. 3.2.1 / 1 3.2.1 / 2 9 0 0 Sorgen Sie für einen ausreichenden Erdaushub. Setzen Sie Rechteck-Schachtelemente als verlorene Montieren Sie das Fundamentset (Zubehör). -
Seite 11: Verwenden Eines Bestehenden Fundaments
Setzen Sie einen Fundamenterder nach DIN 18014 ein 3.2.2 Verwenden eines bestehenden Fundaments (z. B. Bandeisen). Die lokalen Bestimmungen sind zu beachten. 3.2.2 / 1 3.2.1 / 4 Führen Sie die Versorgungsleitung durch die Bodenplatte (Zubehör). Legen Sie die Bodenplatte auf das bestehende Betonieren Sie die unteren zwei Drittel des Fundaments Betonfundament. -
Seite 12: Auspacken Der Ladesäule
3.2.3 Auspacken der Ladesäule 3.2.2 / 2 HINWEIS Gefahr von Sachschaden durch unsachgemäße Handhabung! Kollisionen und Stöße können die Ladesäule beschädigen. Bewegen Sie die Ladesäule mit größtmöglicher Vorsicht. Verwenden Sie eine weiche Unterlage zum Abstellen der Ladesäule. 3.2.3 / 1 Bohren Sie die Löcher in das Fundament. -
Seite 13: Öffnen Der Ladesäule
3.2.4 Öffnen der Ladesäule 3.2.4 / 2 GEFAHR! Lebensgefahr durch Stromschlag! Bauteile stehen unter elektrischer Spannung. Die Berührung von stromführenden Teilen kann zu elektrischem Schlag, Verbrennungen oder Tod führen. Vor Arbeiten am Ladesystem trennen Sie die Anlage von der Stromversorgung. Stellen Sie sicher, dass während der Arbeiten die Stromversorgung unterbrochen bleibt. -
Seite 14: Montage Der Ladesäule Auf Das Fundament
3.2.5 Montage der Ladesäule auf das Fundament 3.2.4 / 4 Stellen Sie sicher, dass der Schwenkrahmen nicht herausgeklappt ist. Schrauben Sie die Muttern der Bodenplatte ab. Entnehmen Sie die Unterlegscheiben. 3.2.5 / 1 Kippen Sie die Frontplatte leicht nach vorne. Heben Sie die Frontplatte nach oben heraus. -
Seite 15: Anschluss An Die Stromversorgung
3.3 Anschluss an die Stromversorgung Schließen Sie die Versorgungsleitung gemäß der Klemmen beschriftung an (ausschließlich Kupfer- leitungen, starr 2,5 - 25 mm , flexibel 1,5 - 16 mm GEFAHR! Drehmoment 3 Nm). Lebensgefahr durch Stromschlag! Kontrollieren Sie, dass die einzelnen Adern richtig Bauteile stehen unter elektrischer Spannung. -
Seite 16: Abschlussarbeiten
Führen Sie vor der Freigabe des Ladesystems eine Ziehen Sie den Schlüssel vom Zylinderschloss ab. Systemprüfung mit einer Prüfbox durch. Kontrollieren Sie die Verriegelung des Ladesystems. Prüfboxen sind bei MENNEKES erhältlich. „ Deckelplatte ➡ „7.1 Zubehör“ Schließen Sie die Deckelplatte. -
Seite 17: Bedienung
4. Bedienung Die Abdeckungen der Ladesteckdosen sind nicht „ Prüfung der Voraussetzungen für eine ordnungsgemäße verriegelt, die Ladesteckdosen sind jederzeit zugänglich. Ladung. Die Benutzung ist ohne Autorisierung möglich. „ Kommunikation mit dem Fahrzeug über den CP-Kontakt. Durch ein PWM-Signal wird die Ladestromobergrenze an das Fahrzeug übermittelt. -
Seite 18: Instandhaltung
5. Instandhaltung 5.1 Übersicht der Instandhaltungsarbeiten Für einige Instandhaltungsarbeiten muss die Ladesäule geöffnet werden. Zu den Instandhaltungsarbeiten gehören: ➡ „3.2.4 Öffnen der Ladesäule“ „ Regelmäßige Wartung. ➡ „5.2 Wartungsarbeiten“ Für einige Instandhaltungsarbeiten ist außerdem das Herausklappen des Schwenk rahmens erforderlich. „... -
Seite 19: Wartungsarbeiten
5.2 Wartungsarbeiten VORSICHT! Nur die Verwendung von Ersatzteilen, die von MENNEKES Verletzungsgefahr beim Bewegen des Schwenk hergestellt oder freigegeben wurden, ist zulässig. rahmens! ➡ „7.1 Zubehör“ Quetsch- und Scherstellen zwischen Gehäusekante und Schwenkrahmen können Verletzungen verursachen. Bewegen Sie den Schwenkrahmen mit äußerster 5.2.1 Prüfungen halbjährlich... -
Seite 20: Prüfungen Alle Vier Jahre
„ Belüftungssystem 5.2.3 Austausch des oberen Filters Kontrollieren Sie auf Verschmutzung. Tauschen Sie die Filtermatten aus. 5.2.3 / 1 ➡ „5.2.3 Austausch des oberen Filters“ ➡ „5.2.4 Austausch des unteren Filters“ Kontrollieren Sie den Lüfter. Bei Bedarf (z. B. Defekt oder Verschleiß) ist der Lüfter auszutauschen. -
Seite 21: Austausch Des Unteren Filters
5.2.4 Austausch des unteren Filters 5.3 Fehlerbehebung 5.2.4 / 1 GEFAHR! Lebensgefahr durch Stromschlag! Bauteile stehen unter elektrischer Spannung. Die Berührung von stromführenden Teilen kann zu elektrischem Schlag, Verbrennungen oder Tod führen. Vor Arbeiten am Ladesystem trennen Sie die Anlage von der Stromversorgung. -
Seite 22: Reparaturarbeiten
Stromversorgung. Stellen Sie sicher, dass während der Arbeiten die Stromversorgung unterbrochen bleibt. Nur die Verwendung von Ersatzteilen, die von MENNEKES Tauschen Sie den Lüfter auf der Lüfterplatte aus. hergestellt oder freigegeben wurden, ist zulässig. Bauen Sie die Lüftereinheit in umgekehrter Reihenfolge ➡... -
Seite 23: Austausch Des Steckdosenpanels
6. Demontage, Lagerung und Entsorgung 6.1 Demontage 5.4.2 Austausch des Steckdosenpanels 5.4.2 / 1 GEFAHR! Lebensgefahr durch Stromschlag! Bauteile stehen unter elektrischer Spannung. Die Berührung von stromführenden Teilen kann zu elektrischem Schlag, Verbrennungen oder Tod führen. Vor Arbeiten am Ladesystem trennen Sie die Anlage von der Stromversorgung. -
Seite 24: Entsorgung
7. Anhang 6.3 Entsorgung 7.1 Zubehör Die Entsorgung von Altgeräten muss nach den landes- Bestellnummer Bezeichnung üblichen und regionalen Gesetzen und Richtlinien erfolgen. 18514 Bodenplatte Ökologische Gesichtspunkte müssen beachtet werden. 18516 Fundamentset 36113 Ladekabel Mode 3, 32 A, Altgeräte und Batterien dürfen nicht mit dem Hausmüll 3P+N+PE entsorgt werden! 90827... - Seite 25 Widerstandscodierung Die Ladekabel verfügen über eine Widerstandscodierung, die vom Ladesystem ausge - wertet wird. Der Widerstandswert definiert den maximal zulässigen Strom des Ladekabels. Kabel mit zu geringer Strom- tragfähigkeit werden vom Ladesystem abgewiesen.
- Seite 28 MENNEKES Elektrotechnik GmbH & Co. KG Spezialfabrik für Steckvorrichtungen Aloys-Mennekes-Str. 1 D-57399 Kirchhundem Tel. 0 27 23 / 41-1 0 27 23 / 41-2 14 info@MENNEKES.de www.MENNEKES.de Alle Informationen zu Einsatzbereichen, Produktlösungen, Grundlagenwissen, Schulungsangeboten sowie den Gesprächs- leitfaden fi nden Sie auch online in unserem Info-Portal.
