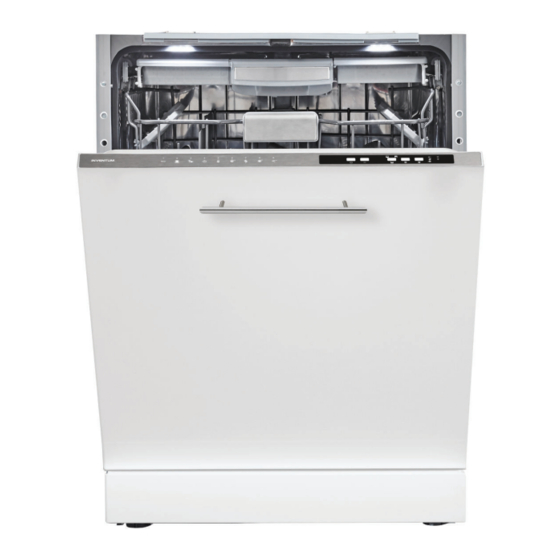

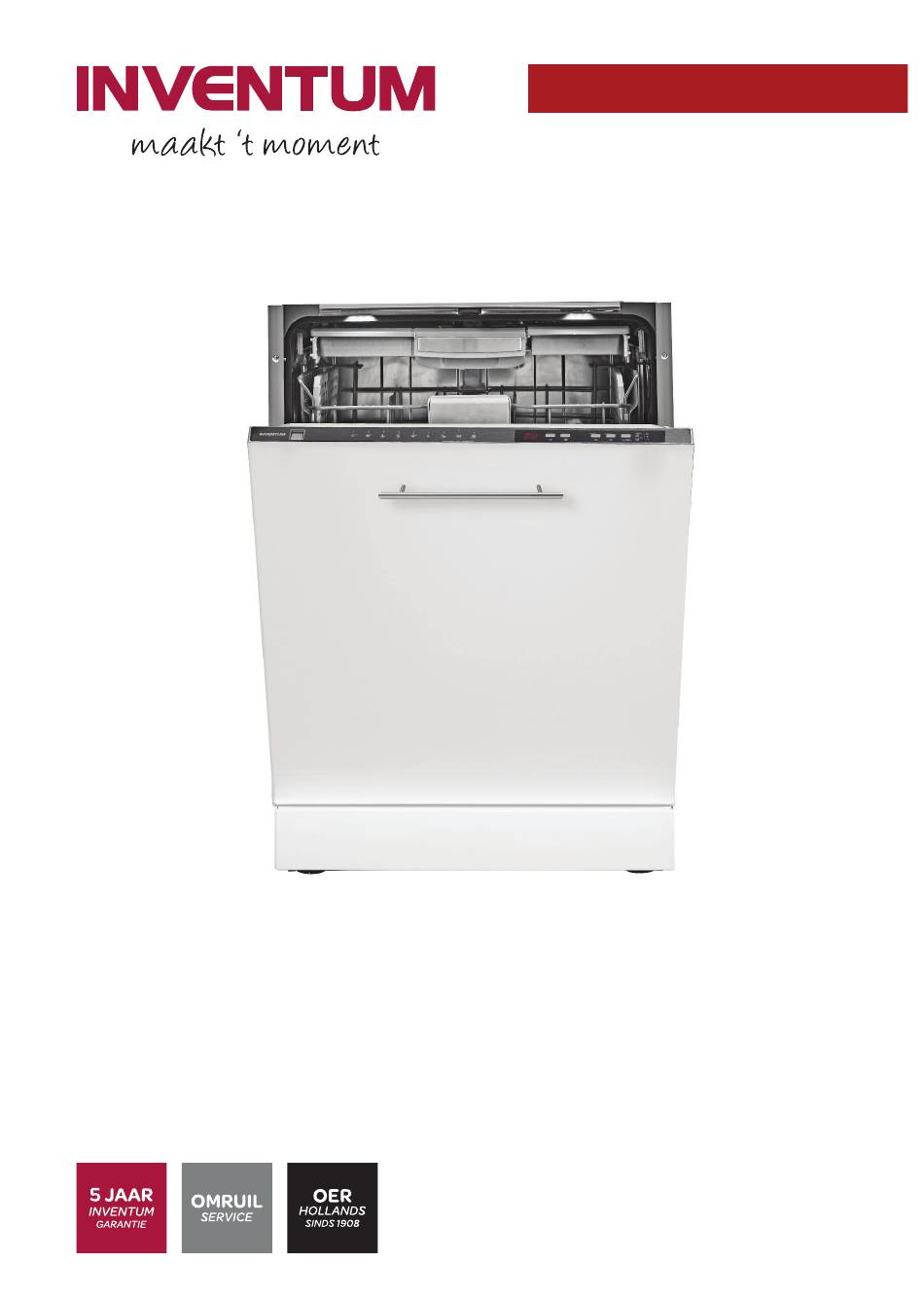

- Seite 1 IVW6040AXL Inbouwvaatwasser Built-in dishwasher Einbauspülmaschine Lave-vaisselle intégré • Gebruikershandleiding 7-31 • User manual 32-55 • Benutzerhandbuch 56-80 81-105 • Manuel d'utilisation...
- Seite 4 J K L M...
-
Seite 56: Einleitung
Inhaltsverzeichnis Einleitung................................56 Sicherheit................................56 Produktkarte................................. 63 Beschreibung................................65 Bedienung................................68 Reinigung und Wartung............................73 Zusätzliche Informationen.............................74 Fehlerbehebung..............................75 Allgemeine Service- und Garantiebedingungen....................78 Einleitung VERWENDUNG DIESES DOKUMENTS 1. Lesen Sie dieses Dokument vollständig durch. Vergewissern Sie sich, dass Sie alle Anweisungen verstehen und kennen. -
Seite 57: Lieferung
Folgen verantwortlich, wenn dieses Gerät zu anderen Zwecken verwendet wird. Alle Schäden an dem Gerät oder anderen Produkten unterliegen nicht der Garantie. • Bei Nichtbeachtung der Sicherheits- und Warnhinweise kann der Hersteller nicht für daraus resultierende Schäden haftbar gemacht werden. •... -
Seite 58: Platzierung Des Geräts
INSTALLATION • Das Gerät sollte nur durch einen autorisierten Service installiert und repariert werden. • Das Gerät muss den Installationsvorschriften entsprechend aufgestellt und angeschlossen werden. • Stellen Sie sicher, dass das Gerät während der Platzierung nicht eingesteckt ist. • Prüfen Sie, dass das innere Stromsicherungssystem den Vorschriften entsprechend verbunden ist. -
Seite 59: Wasseranschluss
• Stellen Sie das Gerät in der Nähe eines Wasserhahns oder Ablaufs und einer Netzsteckdose auf. Denken Sie daran, dass die Verbindungen nach Herstellung nicht mehr geändert werden. • Halten Sie das Gerät zur Bewegung nicht an der Tür oder der Steuertafel. -
Seite 60: Elektrischer Anschluss
• Verwenden Sie keinen Ablaufschlauch mit mehr als 4 Meter Länge. Dies kann dazu führen, dass Geschirr schmutzig bleibt. Der Hersteller trägt keine Verantwortung dafür. • Das Gerät muss am Wassernetz mit den beiliegende neuen Schlauchsätzen angeschlossen werden. Alte Schlauchsätze dürfen nicht wiederverwendet werden. - Seite 61 Hotelgäste und in anderen Wohnumgebungen sowie in Bed- and-Breakfasts. • Aus Sicherheitsgründen dürfen nur Zubehörteile und Ersatzteile des Herstellers verwendet werden, die für Ihr Gerät geeignet sind. • Das Gerät muss geerdet werden, um das Risiko eines Stromschlags bei Fehler oder Ausfall zu verhindern. Das Gerät weist ein geerdetes Netzkabel und einen Netzstecker auf.
- Seite 62 • Halten Sie Kinder von dem Gerät fern, wenn die Tür geöffnet ist. Es kann Spülmittel in dem Gerät vorhanden sein. Bei Verschlucken von Spülmittel suchen Sie sofort ärztliche Hilfe und zeigen Sie die Verpackung vor. • Einige Geschirrspülmittel sind stark laugig und können bei Verschlucken extrem gefährlich sein.
-
Seite 63: Stellen Sie Sicher, Dass Lange Und/Oder Scharfe Besteckteile
Wartungstechniker repariert werden. Reparaturen, die durch andere Personen durchgeführt werden, unterliegen nicht der Garantie. Produktkarte PRODUKTKARTE Gegenstand Spezifikation Modell IVW6040AXL Anzahl der Gedecke 15 Gedecke Energieeffizienzklasse (*) Jährlicher Energieverbrauch [Aec] kWh (**) Energieverbrauch im Standardzyklus [Et] 0,943 Energieverbrauch im AUS-Modus [Po]... -
Seite 64: Allgemeine Vorgaben
(****) Das Standardprogramm eignet sich zum Reinigen von normal verschmutztem Geschirr. Es handelt sich um das effizienteste Programm in Bezug auf den kombinierten Energie- und Wasserverbrauch für diese Art von Geschirr. Hinweis: Die Werte werden den Standards unter vorgegebenen Betriebsbedingungen entsprechend gemessen. Ergebnisse könne stark schwanken, je nach Menge und Art des Geschirrs, Wasserhärte, Menge des Spülmittels usw. -
Seite 65: Beschreibung
Gegenstand Spezifikation Nennspannung [V] / -frequenz [Hz] 220-240 / 50 Wasserzufuhrdruck [MPa] 0,03 (0,3 bar) - 1 (10 bar) Strom [A] Netzkabellänge [m] 1,65 Art des Netzsteckers EU/TR Art des Zufuhrschlauchanschlusses 3/4 Zoll, Innengewinde Position des Zufuhrschlauchs Rechts hinten Länge des Zufuhrschlauchs [m] 1,70 Position des Ablaufschlauchs Rechts hinten... -
Seite 66: Bedienfeld
Gegenstand Funktion Spülmittel- und Klarspülerbehälter Nimmt das Spülmittel und den Klarspüler auf. 'Beladen des Geräts' Besteckkorb Siehe Abschnitt Salzbehälter Nimmt das Salz auf. Filter Hält das Gerät frei von Verunreinigung. Unterer Sprüharm Reinigt das Geschirr in dem unteren Korb. Oberer Sprüharm Reinigt das Geschirr in dem oberen Korb. - Seite 67 Gegenstand Funktion Klarspüleranzeige Hier wird angezeigt, dass der Klarspülerpegel zu gering ist. Die Anzeige leuchtet, wenn der Klarspülerbehälter fast leer ist. Bereitschaftsanzeige Hier wird angezeigt, dass das Programm abgeschlossen ist. PROGRAMME Icon Name Beschreibung Zeit [min.] P1 - Schnellspülen Schnellstes Programm für leicht verunreinigtes und kürzlich benutztes Geschirr.
-
Seite 68: Bedienung
Bedienung VORBEREITUNG FÜR BEDIENUNG 1. Prüfen Sie, dass die Strom- und Wasseranschlüsse des Geräts den Werten entsprechen, die in den Installationsanweisungen genannt sind. 2. Entfernen Sie alles Verpackungsmaterial aus dem Gerät. 'Füllen des Salzbehälters' 3. Füllen Sie den Salzbehälter. Siehe Abschnitt 'Füllen des Klarspülerbehälters' 4. - Seite 69 3. Drücken Sie die Programmauswahltaste, bis die Anzeige kurz SL zeigt. Danach zeigt die Anzeige die aktuell eingestellte Wasserhärte an. 4. Drücken Sie die Programmauswahltaste zum Ändern der Wasserhärte. 5. Drücken Sie die Ein/Aus-Taste, um die Einstellung zu bestätigen. FÜLLEN DES SPÜLMITTELBEHÄLTERS Warnung: Bewahren Sie Spülmittel außer Reichweite von Kindern an einem kühlen und trockene Ort auf.
-
Seite 70: Einstellen Der Klarspülerverbrauchsmenge
(Abbildung 9) 2. Füllen Sie den Behälter (B) mit Klarspüler bis zum MAX-Pegel. Vorsicht: Entfernen Sie ausgelaufenen Klarspüler sofort. Ausgelaufener Klarspüler kann extreme Schaumbildung verursachen, was zu Undichtigkeiten führen kann. EINSTELLEN DER KLARSPÜLERVERBRAUCHSMENGE Wenn sich auf ihrem Geschirr nach einem Waschzyklus Wasserflecken bilden, müssen Sie den Klarspülerverbrauch erhöhen. - Seite 71 Beladen des oberen Korbs Der obere Korb wird mit Tassen und Untertassen, kleinen Schalen und Gläsern bestückt. Sie können die Höhe des oberen Korbs und die Höhe der Racks des oberen Korbs anpassen, um mehr Platz zu schaffen. 'Einstellen der Höhe der Racks 1.
-
Seite 72: Auswahl Eines Programms
AUSWAHL EINES PROGRAMMS Hinweis: 'Programme' Eine Programmübersicht finden Sie in Abschnitt Hinweis: Wenn Sie eine Zusatzoption mit dem vorherigen Programm verwendet haben, bleibt diese Option für das neue Programm aktiv. 1. Verwenden Sie die Programmauswahltaste, um ein Programm zu wählen. Die Anzeige zeigt das gewählte Programm und seine Dauer an. -
Seite 73: Reinigung Und Wartung
AUSSCHALTEN DES GERÄTS Hinweis: Das Gerät ist während des Trockenprozesses 40 bis 45 Minuten lang still. Hinweis: Ein Summer ertönt fünf Mal und die Bereitschaftsanzeige leuchtet, wenn ein Programm beendet ist. 1. Öffnen Sie die Tür. 2. Warten Sie vor dem Entladen des Geräts einige Minuten. Das Geschirr ist sehr heiß und kann brechen. 3. -
Seite 74: Reinigen Der Sprüharme
6. Installieren Sie das Sieb. 7. Installieren Sie den Hauptfilter im Mikrofilter. Vergewissern Sie sich, dass das Markierungen aneinander ausgerichtet sind. 8. Installieren Sie den Hauptfilter im Sieb. (Abbildung 21) 9. Drehen Sie den Hauptfilter zum Befestigen im Uhrzeigersinn. Vorsicht: Vergewissern Sie sich, dass die Filter korrekt platziert sind. -
Seite 75: Fehlerbehebung
1. Versuchen Sie, das Problem mithilfe der Fehlerbehebungstabelle und der Fehlercodes zu lösen. 'Zurücksetzen des 2. Wenn Sie keine Lösung für Ihr Problem finden, setzen Sie Ihr Gerät zurück. Siehe Abschnitt Programms' 3. Wenn der Fehlercode weiter auftritt, wenden Sie sich an den Inventum-servicedienst. FEHLERBEHEBUNGSTABELLE Problem Mögliche Ursache Mögliche Lösung... - Seite 76 Problem Mögliche Ursache Mögliche Lösung Das Programm wurde nicht Warten Sie, bis das Programm abgeschlossen. abgeschlossen ist. Ein Summer ertönt fünf Mal und die Bereitschaftsanzeige leuchtet, wenn ein Programm beendet ist. Das Gerät stoppt während eines Es kam zu einem Stromausfall. Stellen Sie sicher, dass die Programms.
-
Seite 77: Fehlercodes
Schließen Sie den Wasserhahn, entfernen Sie den Wasserzufuhrschlauch und prüfen Sie den Schlauch auf Verstopfungen. • Starten Sie das Gerät erneut. • Wenden Sie sich an den Inventum-servicedienst, wenn der Fehlercode weiter auftritt. Die Wasserzufuhr stoppt nicht. • Schließen Sie den Wasserhahn. •... -
Seite 78: Allgemeine Service- Und Garantiebedingungen
Jahres bezahlen Sie nur die Kosten des Umtauschs. Die aktuellen Umtauschkosten finden 'https://www.inventum.eu/omruilkosten' Sie auf der Webseite 3. Um Ihren Anspruch auf die fünfjährige Inventum-Garantie geltend zu machen, wenden Sie sich an das Geschäft, bei dem Sie das Produkt gekauft haben, oder kontaktieren Sie den Kundenservice von Inventum mittels des 'https://www.inventum.eu/service-aanvraag' Formulars auf der Webseite 4. - Seite 79 Weise registriert haben und daraufhin eine Störung an einem großen Haushaltsgerät im dritten bis einschließlich fünften Jahr ab dem Datum des Ankaufs melden, dann gilt die fünfjährige Inventum-Garantie und wird das Gerät kostenlos repariert oder umgetauscht. Bei Reparatur oder Umtausch des Gerätes werden dann nur 'https://www.inventum.eu/...
- Seite 80 • sowie ähnliche Artikel. 3. Nicht von der Garantie abgedeckt sind Transportschäden, sofern diese nicht von Inventum verursacht wurden. Kontrollieren Sie darum Ihr neues Gerät, bevor Sie es in Gebrauch nehmen. Sollten Sie Beschädigungen feststellen, sind diese innerhalb von fünf Werktagen nach Ankauf beim Geschäft zu melden, bei dem Sie das...
- Seite 106 • Français...
- Seite 107 Français •...
- Seite 108 Inventum huishoudelijke Apparaten B.V. Meander 901 6825 MH Arnhem T 0800 -4583688 info@inventum.eu www.inventum.eu facebook.com/inventum1908 youtube.com/inventum1908 IVW6040AXL/01.0120 Wijzigingen en drukfouten voorbehouden / Änderungen und Druckfehler vorbehalten / Sous réserve de modification / Modifications and printing errors reserved...
