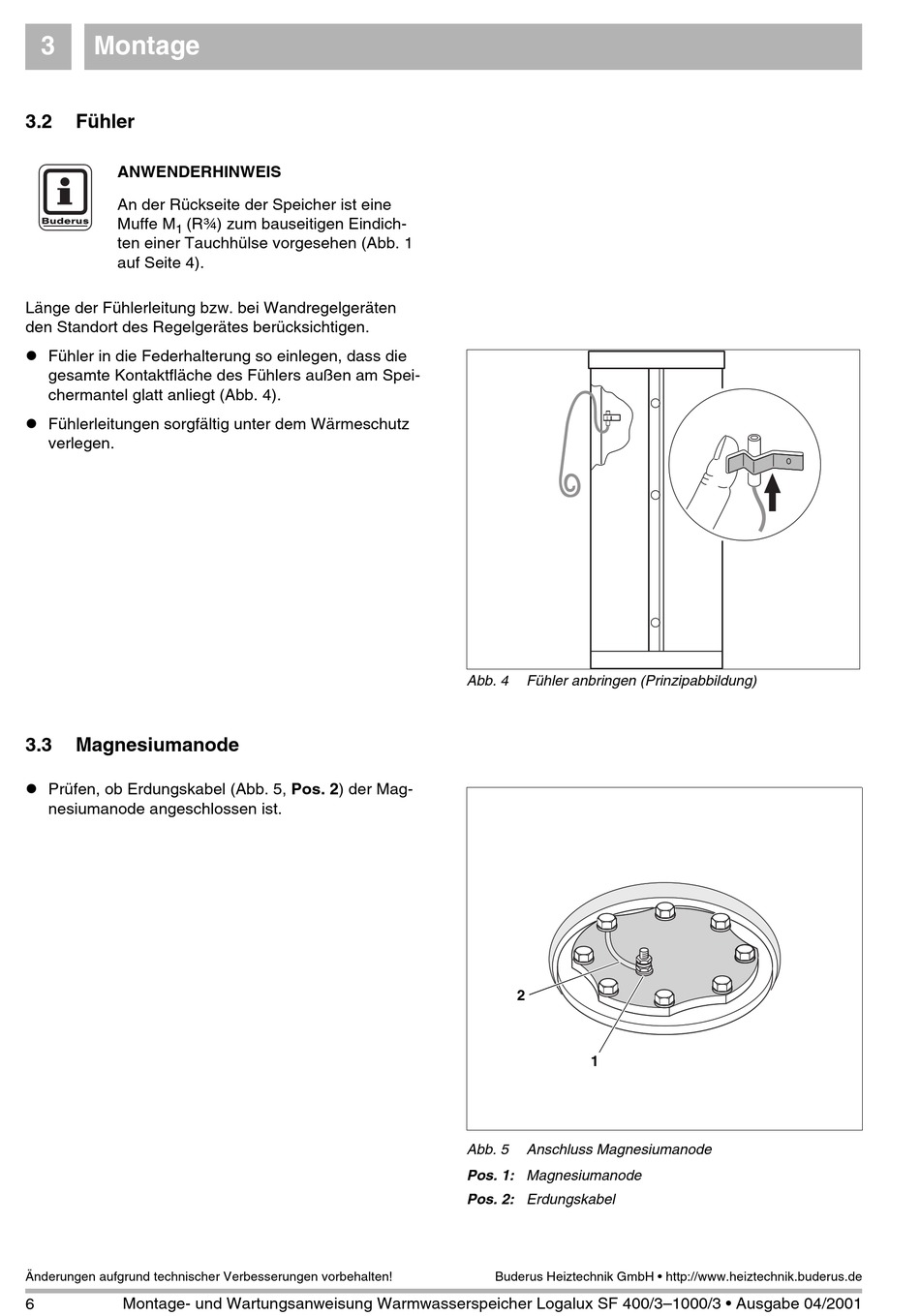

3
Montage
3.2
Fühler
ANWENDERHINWEIS
An der Rückseite der Speicher ist eine
Muffe M
(R¾) zum bauseitigen Eindich-
1
ten einer Tauchhülse vorgesehen (Abb. 1
auf Seite 4).
Länge der Fühlerleitung bzw. bei Wandregelgeräten
den Standort des Regelgerätes berücksichtigen.
l Fühler in die Federhalterung so einlegen, dass die
gesamte Kontaktfläche des Fühlers außen am Spei-
chermantel glatt anliegt (Abb. 4).
l Fühlerleitungen sorgfältig unter dem Wärmeschutz
verlegen.
3.3
Magnesiumanode
l Prüfen, ob Erdungskabel (Abb. 5, Pos. 2) der Mag-
nesiumanode angeschlossen ist.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
6
Montage- und Wartungsanweisung Warmwasserspeicher Logalux SF 400/3–1000/3 • Ausgabe 04/2001
Abb. 4
Fühler anbringen (Prinzipabbildung)
2
1
Abb. 5
Anschluss Magnesiumanode
Pos. 1: Magnesiumanode
Pos. 2: Erdungskabel
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
