Leuze MSI-ix/Rx Originalbetriebsanleitung Seite 23

Elektrischer Anschluss
ACHTUNG!
Bei Verwendung sowohl der Eingänge S1 & S2, als auch der Eingänge S3 & S4 sind getrennt
isolierte Zuleitungen zu verwenden, da Querschlussüberwachung sowohl zwischen S1 und
S2, als auch zwischen S3 und S4 gegeben ist, nicht aber zwischen S1 und S3 bzw. S2 und
S4.
Werden AOPDs des Typs 2 angeschlossen, so:
• ist entsprechend EN 61496-1 nur ein maximaler PL c bzw. SIL CL 1 erreichbar!
• ist bei ungeschützter (z.B. nur S1 & S2 oder nur S3 & S4) Kabelverlegung eine Fehlererkennungs-
zeit bis zu 10 s möglich.

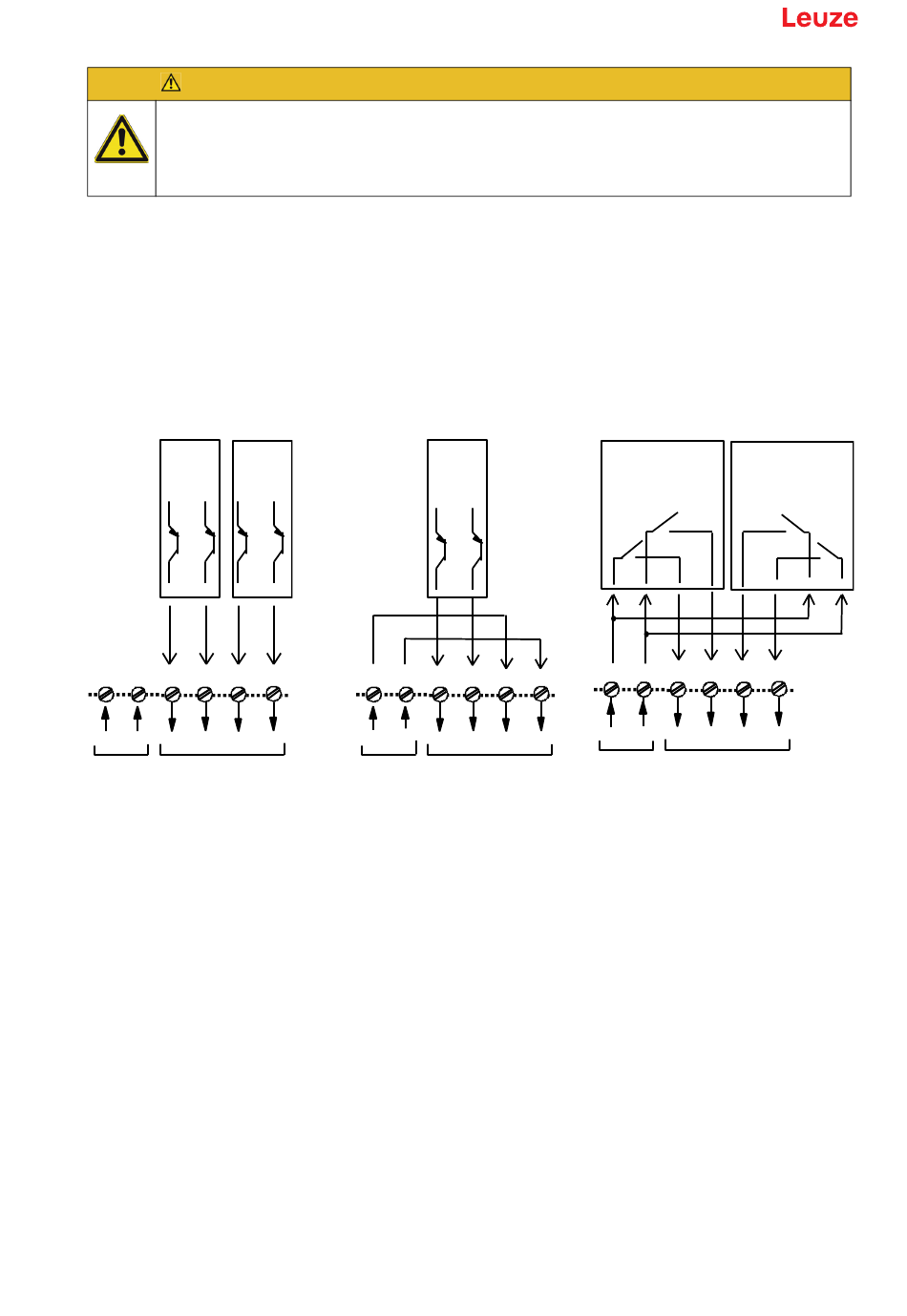

Beispiel 1
2 AOPD Typ 4 mit je 2 sicherheits-
relevanten Transistor-Ausgängen
und AOPD-interner
Querschlussüberwachung.
AOPD
TYP 4
2 x pnp
AOPDs
Test
Leuze electronic GmbH + Co. KG
Beispiel 2
1 AOPD Typ 4 mit 2
sicherheitsrelevanten Tran-
sistor-Ausgängen
und AOPD-interner
Querschlussüberwachung.
AOPD
TYP 4
2 x pnp
Test
Beispiel 3
2 AOPD Typ 4 mit je
2 Schließerkontakten. Getrennte
Signalführung der Zuleitungen zu
den einzelnen AOPDs erforderlich.
AOPD
TYP 4
2 x pnp
AOPDs
MSI-ix
AOPD TYP 4
AOPD TYP 4
2 x relays 2 x relays
AOPDs
Test
23
