Systemaufbau und Funktionen
ACHTUNG!
Nach dem Anlegen der Versorgungsspannung gehen die OSSDs sofort in den EIN-Zustand
über, wenn sämtliche Schutzfelder der angeschlossenen AOPDs frei sind.
Die etwaige, zur Erhaltung der Sicherheitskategorie erforderliche Anlauf-/Wiederanlauf-
sperre-Funktion und die Überwachung der nachfolgenden Schaltelemente muss in diesem
Fall auf andere Weise vorgenommen werden.
4.3.1.5 Betriebsart: mit Anlauf-/ohne Wiederanlaufsperre – ohne Schützkontrolle
In dieser Betriebsart ist Taktbetrieb nicht zulässig!

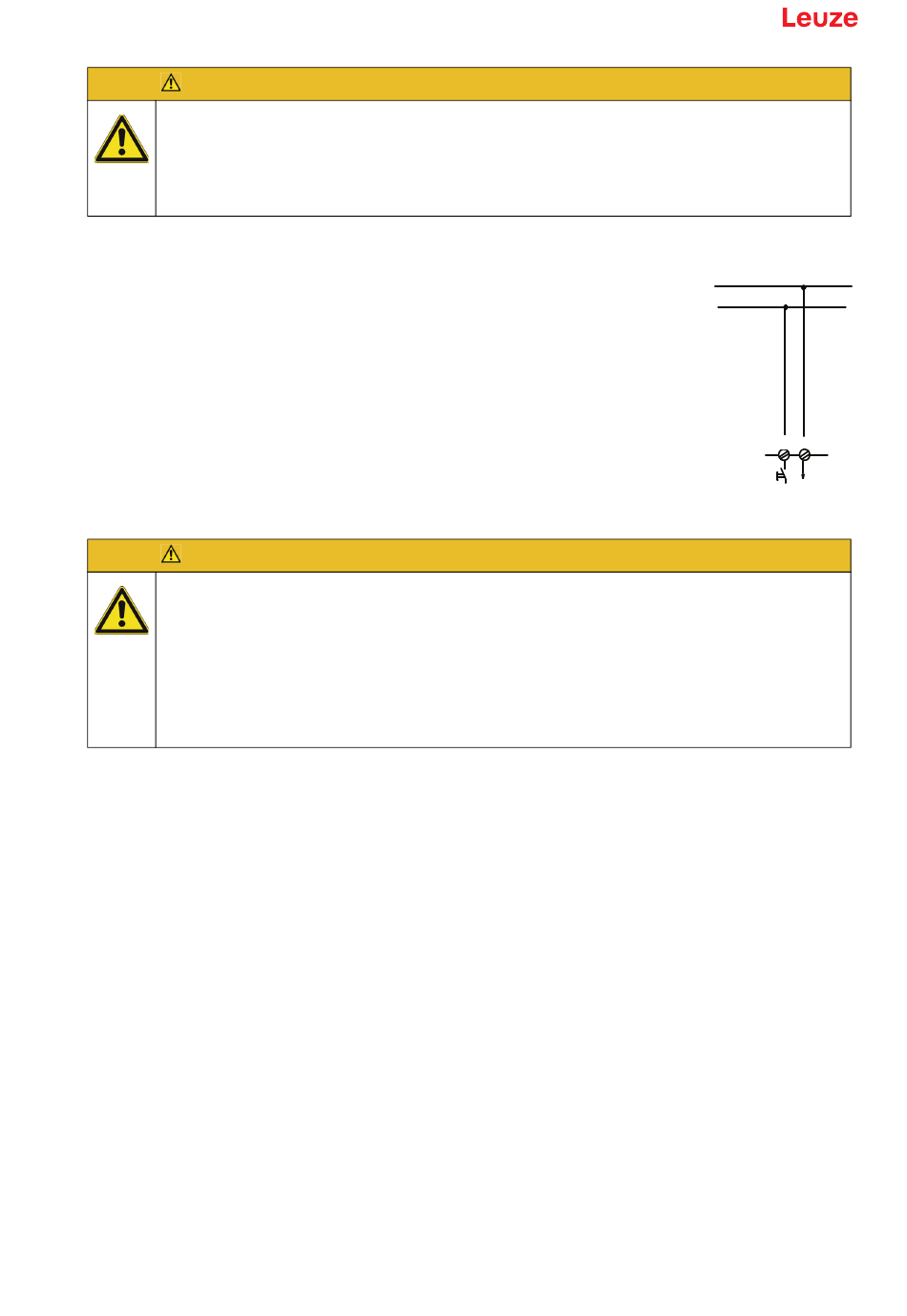

Voraussetzungen äußere Beschaltung:
Klemme 13 "Reset"
Klemme 14 "EDM"
Weitere Voraussetzung DIP-Schalterstellung im MSI-Modul (Kap. 4.2):
DS3 oben
Nach dem Anlegen der Versorgungsspannung bleiben die OSSDs im AUS-Zustand,
selbst wenn sämtliche Schutzfelder der angeschlossenen AOPDs frei sind.
ACHTUNG!
Bei zunächst freien Schutzfeldern aller angeschlossenen AOPDs bewirkt Eingriff und Freigabe
des Schutzfeldes der an S1 (bei Typ 4: S1 und S2) angeschlossenen AOPD den erstmaligen
Übergang der OSSDs in den EIN-Zustand. Erst danach reagieren auch die übrigen angeschlos-
senen AOPDs bei Eingriff und Freigabe derer Schutzfelder mit unmittelbarem AUS- und EIN-
Zustand der OSSDs.
Die etwaige, zur Erhaltung der Sicherheitskategorie erforderliche Wiederanlaufsperre-Funk-
tion und die Überwachung der nachfolgenden Schaltelemente muss in diesem Fall auf
andere Weise vorgenommen werden.
4.3.2

Schutzbetrieb, Testfunktion

Bei freien Schutzfeldern läßt sich über den "Clear"-Eingang ein Eingriff in das Schutzfeld der an S1 ange-
schlossenen AOPD simulieren. Als Reaktion darauf schalten die sicherheitsrelevanten Ausgänge in den
AUS-Zustand. Der Test wird aktiviert, indem die 24 V DC an Pin 20 mittels eines Öffners unterbrochen
werden.
Wird die Betriebsart "nur Anlaufsperre" nach Kapitel 4.3.1.5 gewählt, dient der "Clear"-Eingang zugleich
als Fernstart für die an S1 (bei Typ 4: S1 und S2) angeschlossene AOPD. Ein Eingriff in das Schutzfeld
zum Auslösen des ersten Starts ist in diesem Fall nicht mehr nötig.
4.3.3

Taktbetrieb als Eintakt- oder Zweitaktbetrieb mit Schutzfunktion

Besondere Vorsichtsmaßnahmen müssen getroffen werden, wenn die Schutzeinrichtung zum Steuern der
Maschine verwendet wird. Diese sind unter Sicherheitshinweise, Kapitel 3.6, beschrieben.
Über die Klemme 21 "Select" können die Betriebsarten "Schutzbetrieb", "Eintakt-" oder "Zweitaktbetrieb"
gewählt werden. Taktbetrieb setzt die Anlauf-/Wiederanlaufsperre-Funktion voraus, d.h. die Klemme 13
ist immer über die Starttaste mit 24 V DC zu verbinden. Optionen bestehen bezüglich der Schützkontrolle,
die entweder dynamisch oder statisch, oder ganz abgewählt werden kann. In den letzteren Fällen muss
die Überwachungsfunktion anderweitig realisiert werden.
Taktbetrieb:
Die Anlaufsperre sorgt dafür, dass die OSSDs nach Einschalten der Versorgungsspannung im AUS-
Zustand verbleiben. Die Anzeige "Anlauf-/Wiederanlaufsperre" (Symbol: Schloss) leuchtet konstant.
Leuze electronic GmbH + Co. KG
mit 0 V verbunden
mit 24 V DC ver-
bunden
DS2 oben
MSI-ix
+24 V
0 V
16
