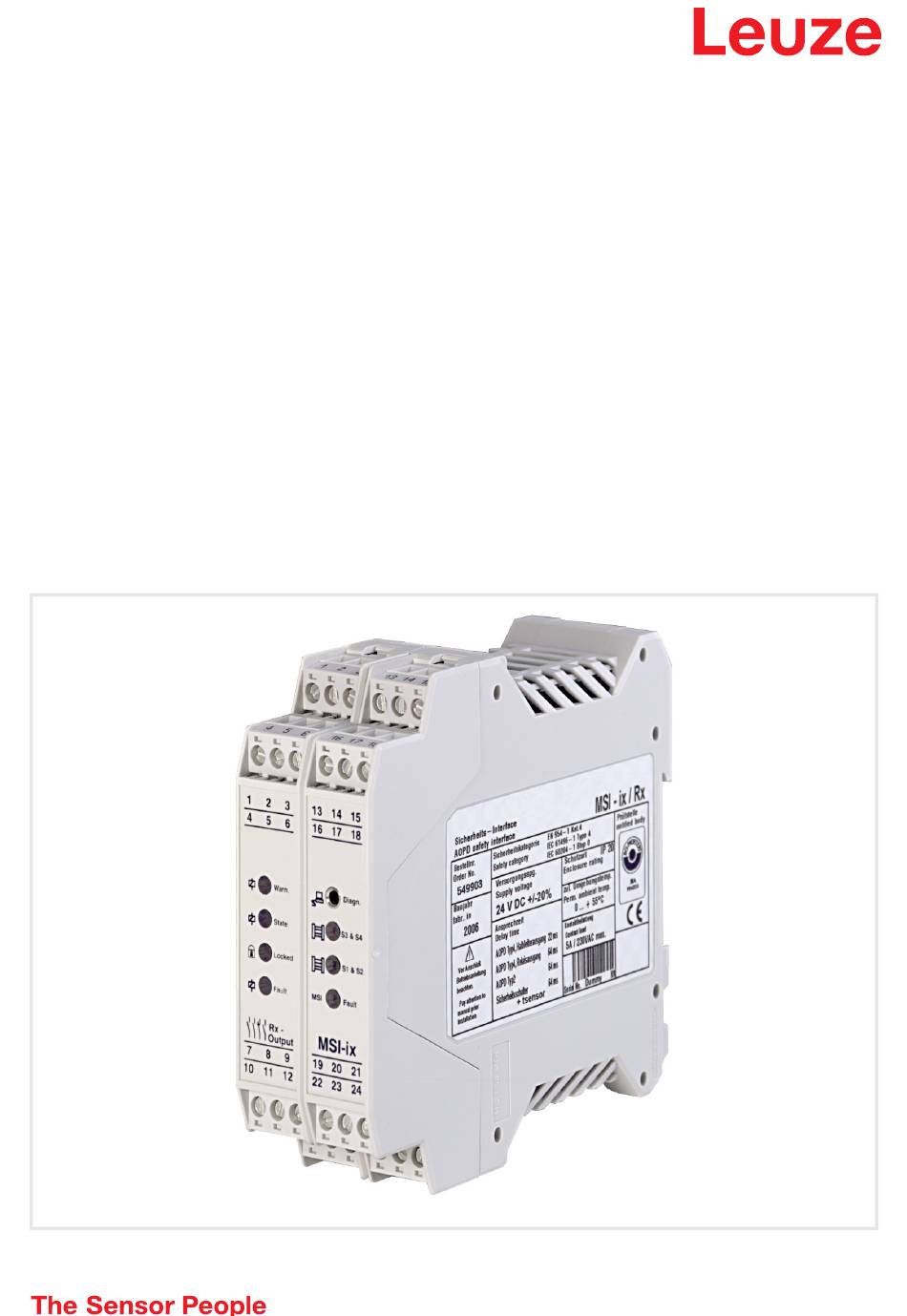

- Seite 1 Original-Betriebsanleitung MSI-ix/Rx Modulares Sicherheits-Interface Technische Änderungen vorbehalten DE • 2020-07-22 • 603400...
- Seite 2 © 2020 Leuze electronic GmbH & Co. KG In der Braike 1 D-73277 Owen / Germany Phone: +49 7021 573-0 Fax: +49 7021 573-199 http://www.leuze.com info@leuze.com Leuze electronic GmbH + Co. KG MSI-ix...
-
Seite 3: Inhaltsverzeichnis
Nomenklatur MSI-ix/Rx ........ - Seite 4 EG-Konformitätserklärung ......... 31 Leuze electronic GmbH + Co. KG...
-
Seite 5: Zu Diesem Dokument
Diese Anschluss- und Betriebsanleitung ist sorgfältig aufzubewahren. Sie muss während der gesamten Einsatzdauer der MSI Sicherheits-Interfaces verfügbar sein. Die Leuze electronic GmbH + Co. KG haftet nicht für Schäden, die durch unsachgemäße Benutzung entstehen. Zur sachgerechten Verwendung gehört auch die Kenntnis dieser Anschluss- und Betriebsan- leitung. -
Seite 6: Systemüberblick Und Einsatzmöglichkeiten
Schützkontrollfunktionen und verfügen über eine Reihe von Meldeausgängen und LED-Anzeigen, sowie über eine Diagnoseschnittstelle zu einem PC. MSI-ix/Rx bietet darüber hinaus eine Auswahl zwischen reinem Schutzbetrieb und verschiedenen Taktbe- triebsarten. Bei Taktbetrieb wird die Maschine durch Eingriff und Wiederfreigabe des Schutzfeldes gesteuert. -
Seite 7: Nomenklatur Msi-Ix/Rx
Relaisausgang mit erweiterten Funktionen: • zwei Sicherheits-Schließerkontakte, OSSD 1 und OSSD 2 • ein Sicherheits-Öffnerkontakt OSSD 3 • ein Schließerkontakt "MSI Bereitschaft" SSD • Statusanzeige und Meldeausgänge Zusätzlich die Sonderfunktion: • Relais Schaltspiel-Überwachung mit Vorausfallwarnung Leuze electronic GmbH + Co. KG MSI-ix... -
Seite 8: Sicherheit
• Bei der Auswahl des Sicherheits-Interface ist zu beachten, dass seine sicherheitstechnische Leistungsfähigkeit größer oder gleich dem in der Risikobewertung ermittelten erforderlichen Perfor- mance Level PL ist. Die nachfolgende Tabelle zeigt die sicherheitstechnischen Kenngrößen der MSI-ix/Rx Modularen Sicher- heits-Interfaces. Leuze electronic GmbH + Co. KG MSI-ix... - Seite 9 Netzausfallzeit von 20 ms überbrücken. • An den Schaltausgängen können, je nach äußerer Beschaltung, gefährliche Spannungen anliegen. Diese sind, neben der Versorgungsspannung, vor allen Arbeiten am MSI-ix/Rx abzuschalten und gegen Wiedereinschalten zu sichern. • Diese Betriebsanleitung ist der Dokumentation der Maschine, an der die Schutzeinrichtung montiert ist, beizufügen, so dass sie dem Bediener jederzeit zur Verfügung steht.
-
Seite 10: Vorhersehbare Fehlanwendung
• Befolgung aller Vorschriften und Richtlinien zu Arbeitsschutz und Arbeitssicherheit • regelmäßige Prüfung durch befähigtes Personal (siehe Kapitel 3 und 3.2) Haftungsausschluss Die Leuze electronic GmbH + Co. KG haftet nicht in folgenden Fällen: • Sicherheits-Interface wird nicht bestimmungsgemäß verwendet. • Sicherheitshinweise werden nicht eingehalten. -
Seite 11: Anschluss Von Not-Halt-Tastern
Angaben zur Mindesthöhe des Pressentisches und zu den maximalen Abmessun- gen der Zugriffsöffnung (Fensteröffnung). Wenn diese Werte nicht eingehalten werden können, müssen zusätzliche Maßnahmen getroffen werden, die den Maschineninnenraum sicher überwachen. Leuze electronic GmbH + Co. KG MSI-ix... -
Seite 12: Systemaufbau Und Funktionen
(mit Anlauf-/Wiederanlaufsperre = Normalfall). MSI-ix/Rx ist ausgangsseitig mit zwei zwangsgeführten Schließerkontakten und einem zwangsgeführten Öffnerkontakt ausgestattet und bietet darüber hinaus einen weiteren Schließerkontakt mit der Bezeich- nung SSD (Secondary Switching Device), der bei Betriebsbereitschaft des MSI-ix/Rx in den EIN-Zustand übergeht. ACHTUNG! Der SSD Kontakt öffnet nicht, wenn ein Schutzfeld unterbrochen wird! Er kann zur Unterbre-... -
Seite 13: Betriebsarten Und Funktionen
Werkseinstellung: Alle Schalter unten (Warnung nach 1.000.000 Schaltspielen) Empfohlene Einstellung siehe Kapitel 4.3.5 Betriebsarten und Funktionen MSI-ix/Rx läßt die folgenden Betriebsarten und Funktionen zu: • Schutzfunktion, mit der Möglichkeit der nachfolgend beschriebenen Kombinationen von Verriege- lungs- und Schützkontroll-Funktion. • Fünf Betriebsarten lassen sich durch die äußere Beschaltung in Kombination mit den DIP-Schaltern DS2 und DS3 auf dem MSI-ix Modul wählen. -
Seite 14: Betriebsarten
DS2 unten (Werkseinstellung bei Auslieferung) Die Anlauf-/Wiederanlaufsperre wird aufgehoben, wenn die Schutzfelder aller ange- schlossenen AOPDs frei, die nachgeschalteten Relais (Schütze) in ihre Ausgangslage zurückgefallen sind und die Reset-Taste gedrückt und wieder losgelassen wird. Leuze electronic GmbH + Co. KG MSI-ix... -
Seite 15: Betriebsart: Mit Anlauf-/Wiederanlaufsperre - Mit Statischer Schützkontrolle
In dieser Betriebsart ist Taktbetrieb nicht zulässig! +24 V Voraussetzungen äußere Beschaltung: Klemme 13 "Reset" mit 0 V verbunden Klemme 14 "EDM" mit 24 V DC verbunden Weitere Voraussetzung DIP-Schalterstellung im MSI-Modul (Kap. 4.2): DS3 unten DS2 oben Leuze electronic GmbH + Co. KG MSI-ix... -
Seite 16: Betriebsart: Mit Anlauf-/Ohne Wiederanlaufsperre - Ohne Schützkontrolle
In den letzteren Fällen muss die Überwachungsfunktion anderweitig realisiert werden. Taktbetrieb: Die Anlaufsperre sorgt dafür, dass die OSSDs nach Einschalten der Versorgungsspannung im AUS- Zustand verbleiben. Die Anzeige "Anlauf-/Wiederanlaufsperre" (Symbol: Schloss) leuchtet konstant. Leuze electronic GmbH + Co. KG MSI-ix... -
Seite 17: Taktsteuerung, Schematische Darstellung
Stop in der oberen Freigabe nach Endlage Takteinspeisung "Maschinenzyklus" Taktlöschung (Clear) > 20 ms (60 ms) OSSDs AUS, Warten auf Schutzfeldeingriff(e) OSSDs EIN-Zustand Eingriffe ins Schutzfeld > 300 ms (z.B Zweitaktbetrieb) Nächster Zyklus: OSSDs EIN-Zustand Leuze electronic GmbH + Co. KG MSI-ix... -
Seite 18: Relais Schaltspiel-Überwachungsfunktion Mit Vorausfallwarnung (Bei /Rx Ausführungen)
Eine Anzahl von verschiedenfarbigen LEDs zeigt den Betriebszustand des Modularen Sicherheits-Inter- face. Über die integrierte RS 232 Schnittstelle und Diagnosestecker lassen sich die Anzeigen und der Zustand der Ein- und Ausgänge auch am PC Bildschirm darstellen. Leuze electronic GmbH + Co. KG MSI-ix... -
Seite 19: Meldeausgänge
S1 & S2 nicht frei MSI-Fehler MSI Fault Fehler kein Fehler Meldeausgänge ACHTUNG! Meldeausgänge dürfen nicht als sicherheitsrelevante Signale in Freigabekreisen verwendet werden (siehe auch Kapitel Sicherheitshinweise, Einsatzbedingungen und bestimmungs- gemäßer Gebrauch). Leuze electronic GmbH + Co. KG MSI-ix... -
Seite 20: Diagnosefunktion
Möglichkeit, sämtliche Ein- und Ausgangszustände gleichzeitig am Bildschirm sichtbar zu machen. Es erscheinen sowohl das Anschlussschaltbild als auch verschiedenfarbige Anzeigefelder über den Anschlussklemmen. Ein Abbild des MSI Frontdesigns mit den Anzeigeelementen wie unter Kapitel 4.4 beschrieben erscheint ebenfalls auf dem Bildschirm. Leuze electronic GmbH + Co. KG MSI-ix... - Seite 21 Beispiel Leuze electronic Leuze electronic Damit lassen sich Abläufe an einzelnen Schraubklemmen ohne zusätzliche Messinstrumente verfolgen. Die Diagnosefunktion ist mit einer Online Hilfe ausgestattet und wahlweise mit deutschen oder englischen Kommentaren zu betreiben. Leuze electronic GmbH + Co. KG MSI-ix...
-
Seite 22: Elektrischer Anschluss
Sicherheitseingang geführt werden muss (T2 => S1 bzw. S3) und umgekehrt (T1 => S2 bzw. S4). Die Zeitverzögerung der Sensorreaktion auf die Testanforderung darf 2 bis 18 ms betragen. Siehe Beispiele 5 und 6. Leuze electronic GmbH + Co. KG MSI-ix... - Seite 23 AOPD TYP 4 AOPD TYP 4 TYP 4 TYP 4 TYP 4 2 x relays 2 x relays 2 x pnp 2 x pnp 2 x pnp AOPDs Test AOPDs AOPDs Test Test Leuze electronic GmbH + Co. KG MSI-ix...
-
Seite 24: Anschluss An Die Maschinensteuerung
ACHTUNG! Zu den sicherheitsbezogenen Teilen der Steuerung gehören über das oben beschriebene MSI-ix/Rx hinaus auch die weiterführenden Steuerungselemente bis hin zu den Kraftübertragungselementen, die es gilt, sicher und rechtzeitig stillzusetzen. Besonderes Augenmerk muss dabei auf die Beibehaltung der geforderten Sicherheitskategorie gerichtet werden. -
Seite 25: Anschlussbeispiele
Leuze electronic Rx-Output MSI-ix/Rx Diagn. State Outputs Warn. State MSI- fault Anschlussbeispiel MSI-ix/Rx mit einer AOPD Typ 2 und einer AOPD Typ 4 +24 V E-STOP- Switch 15 24 22 23 16 17 20 21 13 14 T1 T2 S1 S2... - Seite 26 = Freigabekreis 2-kanalig (3-kanalig) = Freigabekreis 1-kanalig = geeignete Funkenlöschglieder verwenden = Im Freigabekreis mindestens zwei Kontakte verwenden. Nur Folgeschütze mit zwangsgeführten Kontakten verwenden. Alle verfügbaren Sicherheitseingänge müssen belegt werden! Siehe Kapitel 5.3. Leuze electronic GmbH + Co. KG MSI-ix...
-
Seite 27: Technische Daten Und Bestellhinweise
Öffnerkontakt zu + 24 V DC im Maschinenzyklus bei AOPDs Typ 4 mit Transistor-Ausgang mindestens 20 ms Öffnungszeit bei AOPDs Typ 4 mit Relaisausgang mindestens 60 ms Öffnungszeit bei AOPDs Typ 2 mindestens 60 ms Öffnungszeit Leuze electronic GmbH + Co. KG MSI-ix... -
Seite 28: Rx-Output
1 sicherheitsbezogener Öffnerkontakt, 60 V DC, 250 V AC, 5 A max. Schaltspannung/Schaltstrom minimaler Schaltstrom 20 mA Schutzklasse Sicherheitsausgänge Bemessung Sicherheitsausgänge Überspannungskategorie 3 / 300 V AC OSSD externe Absicherung (EN 60269-1) 4 A gG D-fuse Leuze electronic GmbH + Co. KG MSI-ix... - Seite 29 1.000.000 500.000 200.000 100.000 Schalter im Rx-Modul einstellbar (Werkseinstellung 1.000.000) Meldeausgang Push-pull Transistor-Aus- "Warnung – voreingestellte Schaltspiele gang erreicht" Schaltspiele nicht erreicht: active high, 24 V DC, 60 mA Schaltspiele erreicht: active low Leuze electronic GmbH + Co. KG MSI-ix...
-
Seite 30: Maßzeichnung
99.0 Rx - MSI- ix Output 20 21 35 * 113.6 *) ohne Abstand anreihbar Bestellhinweise Bestellnummer MSI-ix/Rx 549903 MSI-Diagnosesoftware 549930 Diagnosekabel 3 m 549953 Diagnosekabel 5 m 549955 /Rx Ausgangsbaugruppe (Ersatzteil) 509211 Leuze electronic GmbH + Co. KG MSI-ix... - Seite 31 EG-Konformitätserklärung EG-Konformitätserklärung Leuze electronic GmbH + Co. KG MSI-ix...
-
