Grafiksatz
-*** PCX_GRAPHIC-INFO ***-
AX0010015300100941###############################################
AM[1]3600;4600;0;33;0;1500;0;4;1;1
BM[1]444444444444
AM[2]600;4700;0;4;0;1;300;200;24
AM[3]600;3100;0;4;0;1;400;300;24
AM[4]1100;4700;0;4;0;1;400;300;24
AM[5]1800;4700;0;4;0;1;300;200;24
AM[6]1900;3700;0;4;0;1;600;400;24
BM[2]Art.Nr. 
C L
R F
BM[3]44444
C L
R F
BM[4]Artikelbezeichnung
BM[5]DM
C L
R F
BM[6]99,-- 
C L
R F
FBA00r06000000
FBBA00r00001000
FBC000r00000000
36
•
Es muss darauf geachtet werden, dass direkt nach dem
Endezeichen (ETB) keine Trenn- bzw. Füllzeichen wie z.B.
stehen.
•
Das Direktdrucksystem unterstützt folgende PCX-Versionen: 5, 3,
2 und 0.
•
Es ist notwendig, dass die entsprechende PCX-Datei monochrom
(schwarz/weiß) vorhanden ist.
•
Die Grafik muss immer in der Originalgröße vorliegen, da das
Direktdrucksystem die Größe nicht selbstständig verändern kann.
HINWEIS!
Vor Druckstart, der durch den Parametersatz 'FBC' angegeben
wird, muss die Definition der Feld-, Zeilen- und Stückzahl über
die Parametersätze (FBA bzw. FBB) erfolgen.

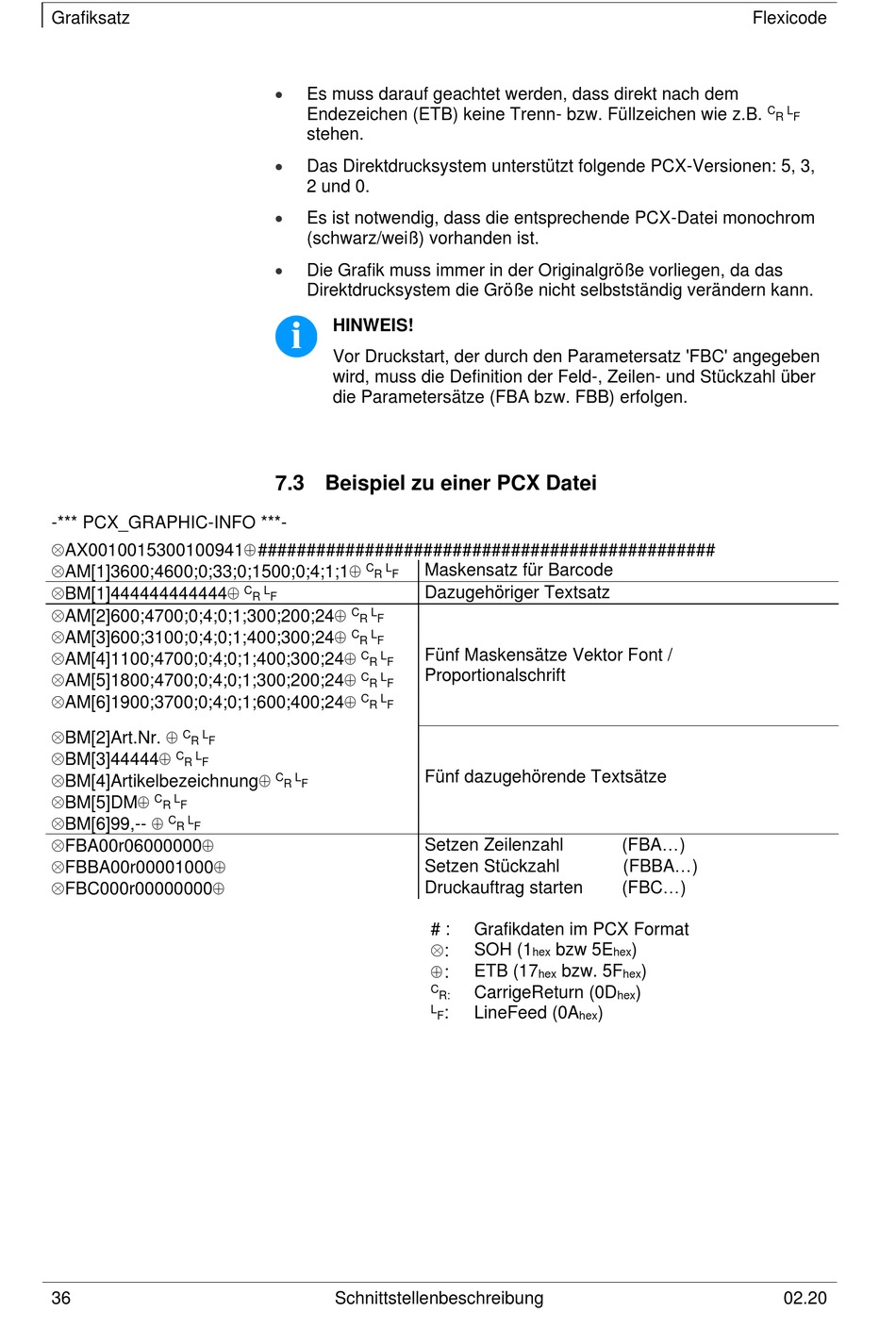

7.3 Beispiel zu einer PCX Datei

C L
R F
C L
R F
C L
R F
C L
R F
C L
R F
C L
R F
C L
R F
C L
R F
Schnittstellenbeschreibung
Maskensatz für Barcode
Dazugehöriger Textsatz
Fünf Maskensätze Vektor Font /
Proportionalschrift
Fünf dazugehörende Textsätze
Setzen Zeilenzahl
Setzen Stückzahl
Druckauftrag starten
# : Grafikdaten im PCX Format
:
SOH (1 bzw 5E
hex
:
ETB (17 bzw. 5F
hex
C
CarrigeReturn (0D
R:
L
: LineFeed (0A
F hex
Flexicode
(FBA...)
(FBBA...)
(FBC...)
)
hex
)
hex
)
hex
)
C L
R F
