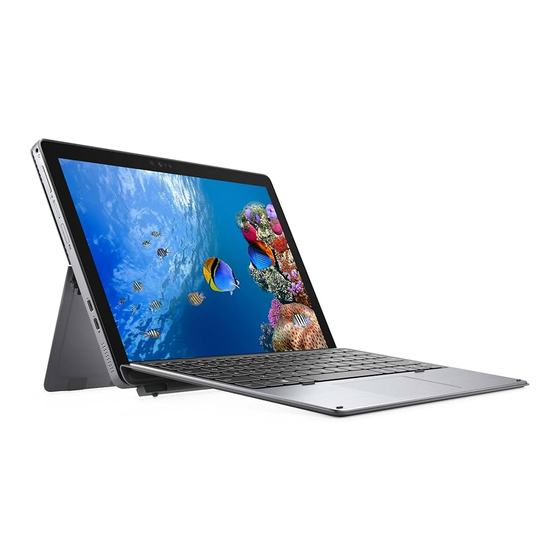

Dell Latitude 7200 2-in-1
Service-Handbuch
Vorschriftenmodell: T04J
Vorschriftentyp: T04J001
September 2021
Rev. A04

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell Latitude 7200 2-in-1

  • Seite 1 Dell Latitude 7200 2-in-1 Service-Handbuch Vorschriftenmodell: T04J Vorschriftentyp: T04J001 September 2021 Rev. A04...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2019-2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Arbeiten am Computer...................... 6 Vor der Arbeit an Komponenten im Innern des Tablets....................6 Sicherheitshinweise................................7 Ausschalten des Computers — Windows 10........................8 Nach der Arbeit an Komponenten im Inneren des Computers..................8 Kapitel 2: Ausbau und Wiedereinbau....................9 SIM-Karte (Subscriber Identity Module)..........................
  • Seite 4 Docking-Platinen-Anschluss...............................57 Entfernen des Docking-Anschlusses...........................57 Einbauen der Docking-Platine............................59 Betriebsschalterplatine................................ 61 Entfernen der Netzschalterplatine..........................61 Einbauen der Netzschalterplatine..........................63 Systemplatine..................................65 Entfernen der Systemplatine............................65 Installieren der Systemplatine............................69 E/A-Platine...................................72 Entfernen der E/A-Platine............................72 Einbauen der E/A-Platine............................. 73 WWAN-Antenne..................................75 Entfernen des WWAN-Antennenmoduls........................75 Einbauen des WWAN-Antennenmoduls........................77 Kapitel 3: Treiber und Downloads....................79 Kapitel 4: System-Setup........................80 BIOS-Übersicht..................................80...
  • Seite 5 Kapitel 5: Fehlerbehebung......................96 Umgang mit aufgeblähten Lithium-Ionen-Akkus......................96 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............97 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............97 Integrierter Selbsttest (Built-In Self-Test, BIST)......................97 M-BIST....................................97 LCD-Stromschienentest (L-BIST)..........................98 Integrierter LCD-Selbsttest (BIST)..........................98 Systemdiagnoseanzeigen..............................99 Verhalten beim offenen Ständer............................100 Wiederherstellen des Betriebssystems...........................
  • Seite 6: Kapitel 1: Arbeiten Am Computer

    Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 7: Sicherheitshinweise

    Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 8: Ausschalten Des Computers - Windows 10

    VORSICHT: System wird heruntergefahren, wenn die Seitenabdeckungen entfernt werden, während das System in Betrieb ist. Das System lässt sich nicht einschalten, wenn die Seitenabdeckung nicht angebracht ist. Ausschalten des Computers — Windows 10 Info über diese Aufgabe VORSICHT: Um Datenverlust zu vermeiden, speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle aktiven Programme, bevor Sie den Computer ausschalten oder die Seitenabdeckung entfernen.
  • Seite 9: Kapitel 2: Ausbau Und Wiedereinbau

    Ausbau und Wiedereinbau Themen: • SIM-Karte (Subscriber Identity Module) • Micro Secure Digital (SD) Card • Bildschirmbaugruppe • SSD-Laufwerk • WLAN-Karte • WWAN-Karte • Akku • Kühlkörper • Lautsprecher • Nach vorne gerichtete Kamera • Nach hinten gerichtete Kamera • Smart Card-Kartenträger •...
  • Seite 10: Installieren Des Sim-Kartenfachs

    Installieren des SIM-Kartenfachs Schritte 1. Schieben Sie einen Stift in das Loch des SIM-Kartenfachs und drücken Sie nach innen, bis das Fach freigegeben wird. 2. Schieben Sie das SIM-Kartenfach aus dem Steckplatz am Computer. 3. Setzen Sie die SIM-Karte mit nach oben zeigendem Metallband in das SIM-Kartenfach ein. 4.
  • Seite 11: Micro Secure Digital (Sd) Card

    Nächste Schritte 1. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Micro Secure Digital (SD) Card Entfernen der microSD-Karte Schritte 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 12: Einsetzen Der Microsd-Karte

    Einsetzen der microSD-Karte Schritte 1. Drücken Sie auf den Dummy-microSD-Kartenfüller, um ihn auszuwerfen. 2. Entfernen Sie den Dummy-microSD-Kartenfüller aus dem Computer. 3. Richten Sie die microSD-Karte im Steckplatz am Computer aus. 4. Schieben Sie die microSD-Karte in den Steckplatz, bis sie einrastet. Ausbau und Wiedereinbau...
  • Seite 13: Bildschirmbaugruppe

    Nächste Schritte 1. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmbaugruppe Entfernen der Bildschirmbaugruppe Info über diese Aufgabe ANMERKUNG: Es gibt zwei verschiedene Konfigurationen des Latitude 7210 2-in-1: ● Nicht-Sicherheitskonfiguration mit nicht unverlierbaren Schrauben. ●...
  • Seite 14 4. Entfernen Sie die sechs Schrauben (Nicht-Sicherheitskonfiguration) und lösen Sie die sechs unverlierbaren Schrauben (Sicherheitskonfiguration), mit denen die Bildschirmbaugruppe des Latitude 7210 2-in-1 am Systemgehäuse befestigt ist. Ausbau und Wiedereinbau...
  • Seite 15 5. Drücken Sie mithilfe eines Kunststoffstifts auf die beiden Entriegelungsbohrungen neben den Scharnieren, um die Bildschirmbaugruppe von der hinteren Bildschirmabdeckung zu lösen. Ausbau und Wiedereinbau...
  • Seite 16 6. Schließen Sie die hintere Bildschirmabdeckung. 7. Drehen Sie das System um, sodass die Bildschirmbaugruppe nach oben zeigt. Ausbau und Wiedereinbau...
  • Seite 17 8. Setzen Sie den Kunststoffstift in die in Schritt Nr. 1 erstellte Lücke ein und öffnen Sie die Bildschirmbaugruppe mit einem Saugnapf (optional) von der unteren linken Ecke der Vorderseite des Systems. Arbeiten Sie sich entlang der rechten Seite der Bildschirmbaugruppe vor.
  • Seite 18 10. Schieben Sie den Akkubetriebsschalter auf der Systemplatine auf die Position AUS. 11. Entfernen Sie die zwei M2x2,5-Schrauben [1], mit denen die Bildschirmkabelhalterung [2] an der Hauptplatine befestigt ist, und entfernen Sie die Bildschirmkabelhalterung. Ausbau und Wiedereinbau...
  • Seite 19 12. Trennen Sie das Bildschirmkabel [3] von der Hauptplatine und entfernen Sie die Bildschirmbaugruppe aus dem System. Ausbau und Wiedereinbau...
  • Seite 20: Einbauen Der Bildschirmbaugruppe

    Einbauen der Bildschirmbaugruppe Schritte 1. Schließen Sie das Bildschirmkabel an den Anschluss auf der Hauptplatine an. 2. Bringen Sie die zwei M2x2,5-Schrauben [3], mit denen die Bildschirmkabelhalterung an der Hauptplatine befestigt ist, wieder an und bringen Sie die Bildschirmkabelhalterung [2] wieder an. 3.
  • Seite 21 4. Arbeiten Sie sich weiterhin entlang der linken Seite und der oberen Seite der Bildschirmbaugruppe vor. 5. Drehen Sie den Computer um und legen Sie ihn auf eine ebene Fläche. Ausbau und Wiedereinbau...
  • Seite 22 6. Öffnen Sie den Klappständer. 7. Bringen Sie die sechs Schrauben (Nicht-Sicherheitskonfiguration) wieder an und ziehen Sie die sechs unverlierbaren Schrauben (Sicherheitskonfiguration) wieder an, mit denen die Bildschirmbaugruppe des Latitude 7210 2-in-1 am Systemgehäuse befestigt ist. Ausbau und Wiedereinbau...
  • Seite 23 8. Klappen Sie den Ständer ein. Ausbau und Wiedereinbau...
  • Seite 24: Ssd-Laufwerk

    9. Bauen Sie folgende Komponenten ein: SIM-Kartenfach microSD-Karte 10. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Tablets. SSD-Laufwerk Entfernen des SSD-Moduls Schritte 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern des Tablets. 2.
  • Seite 25 b. Heben Sie das Abdeckblech für M.2-SSD 2230 aus dem Tablet. c. Schieben und heben Sie das SSD-Modul aus dem Steckplatz im Tablet. ANMERKUNG: Heben Sie die SSD-Karte NICHT in einem Winkel von mehr als 15° an. Ausbau und Wiedereinbau...
  • Seite 26 Ausbau und Wiedereinbau...
  • Seite 27: Einbauen Des Ssd-Moduls

    Einbauen des SSD-Moduls Schritte 1. Setzen Sie das SSD-Modul in den Steckplatz auf der Systemplatine. Ausbau und Wiedereinbau...
  • Seite 28 2. Setzen Sie die M2x2,5-Schraube zur Befestigung der SSD-Abdeckung ein. ANMERKUNG: Richten Sie die Abdeckung vorsichtig aus, damit die Klemmenköpfe nicht beschädigt werden. Ausbau und Wiedereinbau...
  • Seite 29: Wlan-Karte

    WLAN-Karte Entfernen der WLAN-Karte Schritte 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern des Tablets. 2. Entfernen Sie folgende Komponenten: microSD-Karte SIM-Kartenfach Bildschirmbaugruppe 3. Lösen Sie die M2x3,5-Schrauben, mit denen die WLAN-Halterung an der WLAN-Karte befestigt ist [1]. 4.
  • Seite 30: Einbauen Der Wlan-Karte

    6. Ziehen Sie die WLAN-Karte aus dem WLAN-Kartensteckplatz [4] heraus und entfernen Sie sie. Einbauen der WLAN-Karte Schritte 1. Richten Sie die Kerbe an der WLAN-Karte an der Lasche am Steckplatz für WLAN-Karten aus und setzen Sie die WLAN-Karte schräg in den Steckplatz für WLAN-Karten [1].
  • Seite 31: Wwan-Karte

    4. Bringen Sie die Schraube (M2x3.5) zur Befestigung der WLAN-Halterung an der WLAN-Karte wieder an. 5. Bauen Sie folgende Komponenten ein: microSD-Karte SIM-Kartenfach Bildschirmbaugruppe 6. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Tablets. WWAN-Karte Entfernen der WWAN-Karte Schritte 1.
  • Seite 32: Einbauen Der Wwan-Karte

    Einbauen der WWAN-Karte Schritte 1. Richten Sie die Kerbe an der WWAN-Karte an der Lasche am Steckplatz für WWAN-Karten aus und setzen Sie die WWAN-Karte schräg in den Steckplatz für WWAN-Karten [1]. 2. Schließen Sie die Antennenkabel an der WWAN-Karte an. [2] 3.
  • Seite 33: Akku

    5. Bauen Sie folgende Komponenten ein: microSD-Karte SIM-Kartenfach Bildschirmbaugruppe 6. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Tablets. Akku Vorsichtshinweise zu Lithium-Ionen-Akkus VORSICHT: ● Seien Sie vorsichtig beim Umgang mit Lithium-Ionen-Akkus. ● Entladen Sie die Batterie vollständig, bevor Sie sie entfernen. Trennen Sie den Wechselstromnetzadapter vom System und betreiben Sie den Computer ausschließlich im Batteriebetrieb –...
  • Seite 34: Entfernen Des Akkus

    ● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com...
  • Seite 35: Einsetzen Des Akkus

    d. Heben Sie den Akku aus dem Computer [2]. Einsetzen des Akkus Schritte 1. Richten Sie die Schraubenbohrungen auf dem Akku an den Schraubenbohrungen am Computer aus [1] 2. Bringen Sie die M2x4-Schrauben wieder an, mit denen der Akku am Computer befestigt wird [2]. Ausbau und Wiedereinbau...
  • Seite 36 3. Schließen Sie das Akkukabel am Anschluss an der Hauptplatine an [1]. 4. Bringen Sie das Klebeband auf dem Akkuanschluss [2] an. Ausbau und Wiedereinbau...
  • Seite 37: Kühlkörper

    5. Bauen Sie folgende Komponenten ein: Bildschirmbaugruppe microSD-Karte SIM-Kartenfach 6. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Tablets. Kühlkörper Entfernen des Kühlkörpers Schritte 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern des Tablets.
  • Seite 38 4. Lösen Sie das Klebeband von der Kühlkörperbaugruppe [1]. 5. Lösen Sie die WLAN-Antennenkabel aus den Kabelführungen am Kühlkörper [2]. 6. Öffnen Sie den Riegel und trennen Sie das Kühlkörperlüfter-Kabel vom Anschluss auf der Hauptplatine [3]. Ausbau und Wiedereinbau...
  • Seite 39 7. So entfernen Sie die Kühlkörperbaugruppe: a. Entfernen Sie die Schrauben (M2x2,5), mit denen der Kühlkörperlüfter an der Hauptplatine befestigt ist [1]. c. Lösen Sie der Reihe nach (Reihenfolge auf dem Kühlkörper angegeben) die unverlierbaren Schrauben, mit denen der Kühlkörper an der Hauptplatine befestigt ist [2].
  • Seite 40: Einbauen Der Kühlkörperbaugruppe

    Einbauen der Kühlkörperbaugruppe Schritte 1. So installieren Sie die Kühlkörperbaugruppe: a. Setzen Sie den Kühlkörper auf die Hauptplatine [1]. b. Richten Sie die Schraubenbohrungen im Kühlkörper an den Schraubenbohrungen auf der Hauptplatine aus. c. Ziehen Sie nacheinander (in der auf dem Kühlkörper angegebenen Reihenfolge) die unverlierbaren Schrauben fest, mit denen der Kühlkörper auf der Hauptplatine befestigt wird [2].
  • Seite 41 f. Befestigen Sie das Klebeband an der Kühlkörperbaugruppe [1]. g. Schieben Sie das Kühlkörper-Lüfter-Kabel in den Anschluss auf der Hauptplatine und schließen Sie die Verriegelung, um das Kabel zu sichern [2]. h. Verlegen Sie die WLAN-Antennenkabel durch die Kabelführungen auf der Hauptplatine [3]. Ausbau und Wiedereinbau...
  • Seite 42 Setzen Sie die linke Kühlkörperabdeckung [1] und die rechte Kühlkörperabdeckung [2] auf den Kühlkörper. 2. Bauen Sie folgende Komponenten ein: Ausbau und Wiedereinbau...
  • Seite 43: Lautsprecher

    Bildschirmbaugruppe microSD-Karte SIM-Kartenfach Lautsprecher Entfernen der Lautsprecher Schritte 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern des Tablets. 2. Entfernen Sie folgende Komponenten: microSD-Karte SIM-Kartenfach Bildschirmbaugruppe 3. So entfernen Sie die Lautsprecher: a. Trennen Sie das Lautsprecherkabel vom Anschluss auf der Systemplatine [1]. b.
  • Seite 44 d. Heben Sie die Lautsprecher vom Computer ab. Ausbau und Wiedereinbau...
  • Seite 45: Einbauen Der Lautsprecher

    Einbauen der Lautsprecher Schritte 1. Richten Sie die Lautsprecher auf dem Computer aus und platzieren Sie sie mithilfe der Führungsstifte auf dem Computer. 2. Führen Sie das Lautsprecherkabel durch die Kabelführungen auf dem Computer. Ausbau und Wiedereinbau...
  • Seite 46 3. Schließen Sie das Lautsprecherkabel an den Anschluss an der Hauptplatine an. 4. Befestigen Sie die Klebebänder, mit denen das Lautsprecherkabel am Computer befestigt wird. Ausbau und Wiedereinbau...
  • Seite 47: Nach Vorne Gerichtete Kamera

    5. Bauen Sie folgende Komponenten ein: Bildschirmbaugruppe microSD-Karte SIM-Kartenfach 6. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Tablets. Nach vorne gerichtete Kamera Entfernen der nach vorne gerichteten Kamera Schritte 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern des Tablets.
  • Seite 48: Einbauen Der Nach Vorne Gerichteten Kamera

    d. Ziehen Sie das nach vorne gerichtete Kameramodul ab und heben Sie es vom Computer ab [3]. Einbauen der nach vorne gerichteten Kamera Schritte 1. Richten Sie das nach vorne gerichtete Kameramodul am Steckplatz am Computer aus und setzen Sie es ein. 2.
  • Seite 49 4. Setzen Sie das Abdeckblech ein, um das nach vorne gerichtete Kameramodul zu befestigen. ANMERKUNG: Gehen Sie mit dem Abdeckblech mit besonderer Vorsicht um, da es andernfalls zerbrechen kann. Ausbau und Wiedereinbau...
  • Seite 50: Nach Hinten Gerichtete Kamera

    5. Bauen Sie folgende Komponenten ein: Bildschirmbaugruppe microSD-Karte SIM-Kartenfach 6. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Tablets. Nach hinten gerichtete Kamera Entfernen der hinteren Kamera Schritte 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern des Tablets.
  • Seite 51 b. Trennen Sie das Kabel der hinteren Kamera von der Hauptplatine [1]. c. Entfernen Sie die M1,6x3-Schraube, mit der das hintere Kameramodul am Computer befestigt ist [2]. d. Heben Sie das Kameramodul aus dem Computer [3]. Ausbau und Wiedereinbau...
  • Seite 52: Einbauen Der Hinteren Kamera

    Einbauen der hinteren Kamera Schritte 1. So bauen Sie die der hintere Kamera ein: a. Richten Sie das hintere Kameramodul am Steckplatz am Computer aus und setzen Sie es ein [1]. b. Bringen Sie die Schraube (M1.6x3) zur Befestigung des hinteren Kameramoduls am Computer wieder an [2]. c.
  • Seite 53: Smart Card-Kartenträger

    2. Bringen Sie das Abdeckblech an, um das hintere Kameramodul am Computer zu befestigen. 3. Bauen Sie folgende Komponenten ein: Bildschirmbaugruppe microSD-Karte SIM-Kartenfach 4. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Tablets. Smart Card-Kartenträger Entfernen des Smart Card-Kartenträgers Schritte 1.
  • Seite 54 3. So entfernen Sie den Smartcard-Kartenträger: a. Trennen und heben Sie den Smart Card-Kartenträger (FFC) von der Tochterplatine. b. Entfernen Sie die M2x2-Schrauben vom Smart Card-Modul [1]. c. Heben Sie den Smart Card-Kartenträger vom Tablet [2]. Ausbau und Wiedereinbau...
  • Seite 55: Einbauen Des Smart Card-Kartenträgers

    Einbauen des Smart Card-Kartenträgers Schritte 1. Setzen Sie den Smart Card-Kartenträger in den Steckplatz im Tablet ein. 2. Ziehen Sie die M2x2,5-Schrauben [2] fest, um den Smart Card-Kartenträger am Tablet [1] zu befestigen. 3. Schließen Sie das Smart Card-Kabel an das Smart Card-Modul an. Ausbau und Wiedereinbau...
  • Seite 56 4. Setzen Sie Folgendes wieder ein: Systemplatine Ausbau und Wiedereinbau...
  • Seite 57: Docking-Platinen-Anschluss

    WWAN-Hauptantennenmodul Kühlkörperbaugruppe Nach hinten gerichtete Kamera Bildschirm microSD-Karte SIM-Kartenfach Akku 5. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Tablets. Docking-Platinen-Anschluss Entfernen des Docking-Anschlusses Schritte 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern des Tablets.
  • Seite 58 e. Entfernen Sie den Docking-Anschluss zusammen mit seinem FPC aus dem Computer. Ausbau und Wiedereinbau...
  • Seite 59: Einbauen Der Docking-Platine

    Einbauen der Docking-Platine Schritte 1. Richten Sie die Docking-Platine zusammen mit dem FPC am Steckplatz am Computer aus und setzen Sie sie ein. 2. Richten Sie die Schraubenbohrungen der Docking-Anschlusshalterung an den Schraubenbohrungen auf der Docking-Platine aus [1]. 3. Bringen Sie die M2x2-Schrauben wieder an, um die Docking-Anschlusshalterung an der Docking-Platine zu befestigen [2]. Ausbau und Wiedereinbau...
  • Seite 60 4. Verbinden Sie das Kabel der Docking-Platine mit dem Anschluss auf der Hauptplatine [1]. 5. Befestigen Sie das Kabel der Docking-Platine am Computer [2]. Ausbau und Wiedereinbau...
  • Seite 61: Betriebsschalterplatine

    6. Setzen Sie Folgendes wieder ein: Bildschirmbaugruppe microSD-Karte SIM-Kartenfach 7. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Tablets. Betriebsschalterplatine Entfernen der Netzschalterplatine Schritte 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern des Tablets.
  • Seite 62 7. Entfernen Sie die zwei Schrauben (M2x3), mit denen die Netzschalterplatine am Computer befestigt ist [1]. 8. Hebeln Sie mithilfe eines Kunststoffstifts den Netzschalter-Sensor an der oberen Kante der Netzschalterplatine aus seinem Fach. 9. Entfernen Sie die Netzschalterplatine zusammen mit ihrem FPC aus dem Computer [2]. Ausbau und Wiedereinbau...
  • Seite 63: Einbauen Der Netzschalterplatine

    Einbauen der Netzschalterplatine Schritte 1. Richten Sie die Netzschalterplatine zusammen mit ihrem FPC im Steckplatz am Computer aus und setzen Sie sie ein [1]. 2. Bringen Sie die zwei Schrauben (M2x2,5) wieder an, mit denen die Netzschalterplatine am Computer befestigt ist [2]. Ausbau und Wiedereinbau...
  • Seite 64 3. Befestigen Sie das FPC der Netzschalterplatine am Computer [1]. 4. Schließen Sie das FFC des Fingerabdruck-Lesegeräts an den Anschluss auf der Netzschalterplatine an [2]. Ausbau und Wiedereinbau...
  • Seite 65: Systemplatine

    5. Schließen Sie das FPC der Netzschalterplatine an den Anschluss auf der Hauptplatine an [1]. 6. Führen Sie die WLAN-Antennenkabel durch die Kabelführungen am Computer [2]. 7. Setzen Sie Folgendes wieder ein: Kühlkörperbaugruppe Bildschirmbaugruppe SIM-Kartenfach microSD-Karte 8. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Tablets.
  • Seite 66 a. Drücken Sie den Entriegelungsriegel auf dem SIM-Kartenträger nach innen und lösen Sie den -Dummy-SIM-Kartenträger. b. Entfernen Sie das Dummy-SIM-Kartenfach. c. Trennen Sie die Netzschalter-Tochterplatine (FPC), USB-Tochterplatine (FPC), USH-FFC (bei Modellen mit einem USH-Modul), Docking-Anschluss FPC, und ein Lautsprecherkabel. 4. Entfernen Sie das Antennenkabel durch die Kabelführung. Ausbau und Wiedereinbau...
  • Seite 67 5. So entfernen Sie die Systemplatine a. Entfernen Sie die beiden M2x3-Halterungsschrauben, mit denen die USB-Typ-C-Halterung befestigt ist. Ausbau und Wiedereinbau...
  • Seite 68 b. Entfernen Sie die USB-Typ-C-Halterung. c. Entfernen Sie die einzelne M2x3-Schraube, mit der die Audiobuchse befestigt ist. d. Entfernen Sie die sieben M2x2-Schrauben, mit denen die Hauptplatine befestigt ist Ausbau und Wiedereinbau...
  • Seite 69: Installieren Der Systemplatine

    e. Heben Sie die Systemplatine vom Tablet ab [2]. Installieren der Systemplatine Schritte 1. Richten Sie die Systemplatine an den Schraubenhalterungen am Tablet aus. 2. Ziehen Sie die sieben M2x2-Schrauben fest, um die Hauptplatine am Tablet zu befestigen. ANMERKUNG: Vergessen Sie nicht, den Typ-C-Anschluss auszurichten und die beiden Schrauben zur Befestigung des Anschlusses am Systemgehäuse festzuziehen.
  • Seite 70 3. Ziehen Sie die einzelne M2x3-Schraube fest, mit denen die Audiobuchse befestigt ist, und platzieren Sie die USB-Typ-C-Halterung. 4. Ziehen Sie die beiden M2x3-Halterungsschrauben, mit denen die USB-Typ-C-Halterung befestigt ist, fest. Ausbau und Wiedereinbau...
  • Seite 71 5. Setzen Sie Folgendes wieder ein: WWAN-Hauptantennenmodul Ausbau und Wiedereinbau...
  • Seite 72: E/A-Platine

    Kühlkörperbaugruppe Nach hinten gerichtete Kamera Bildschirm microSD-Karte SIM-Kartenfach Akku 6. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Tablets. E/A-Platine Entfernen der E/A-Platine Schritte 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern des Tablets. 2.
  • Seite 73: Einbauen Der E/A-Platine

    Abbildung 2. Abziehen des Klebebands Einbauen der E/A-Platine Schritte 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern des Tablets. 2. Entfernen Sie die SD-Speicherkarte und den Bildschirm. 3. Bringen Sie das Klebeband an und installieren Sie die Kabel mit der E/A-Platine an der Systemplatine. Ausbau und Wiedereinbau...
  • Seite 74 Abbildung 3. Bringen Sie das Klebeband an Ausbau und Wiedereinbau...
  • Seite 75: Wwan-Antenne

    Abbildung 4. Bringen Sie das E/A-Modul an WWAN-Antenne Entfernen des WWAN-Antennenmoduls Schritte 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Innern des Tablets. 2. Entfernen Sie folgende Komponenten: microSD-Karte SIM-Kartenfach Bildschirmbaugruppe 3. So entfernen Sie das Antennenmodul: a.
  • Seite 76 c. Wenden Sie das WWAN-Hauptantennenmodul, um es von der Systemplatine zu lösen. d. Entfernen Sie das WWAN-Hauptantennenmodul aus dem Computer. Ausbau und Wiedereinbau...
  • Seite 77: Einbauen Des Wwan-Antennenmoduls

    Einbauen des WWAN-Antennenmoduls Schritte 1. Setzen Sie das WWAN-Antennenmodul in den entsprechenden Steckplatz am Computer. 2. Wenden Sie das WWAN-Hauptantennenmodul, um es an der Hauptplatine zu befestigen. 3. Befestigen Sie die Klemmen auf der linken und rechten Seite des WWAN-Hauptantennenmoduls, um es am Computer zu befestigen. 4.
  • Seite 78 5. Setzen Sie Folgendes wieder ein: Bildschirmbaugruppe microSD-Karte SIM-Kartenfach 6. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Tablets. Ausbau und Wiedereinbau...
  • Seite 79: Kapitel 3: Treiber Und Downloads

    Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. Treiber und Downloads...
  • Seite 80: Kapitel 4: System-Setup

    System-Setup Das System-Setup ermöglicht das Verwalten der TabletDesktopNotebook-Hardware und das Festlegen von Optionen auf BIOS-Ebene. Mit dem System Setup (System-Setup) können Sie folgende Vorgänge durchführen: ● Ändern der NVRAM-Einstellungen nach dem Hinzufügen oder Entfernen von Hardware ● Anzeigen der Hardwarekonfiguration des Systems ●...
  • Seite 81: Einmaliges Startmenü

    1. Drücken Sie den Betriebsschalter, um das Tablet einzuschalten. 2. Halten Sie die Taste Lautstärke erhöhen gedrückt, wenn das Dell Logo auf dem Bildschirm angezeigt wird. 3. Wenn das F12-Startauswahlmenü angezeigt wird, wählen Sie BIOS Setup (BIOS-Setup) mithilfe der Lauter-Taste.
  • Seite 82: Systemkonfiguration

    Tabelle 2. Allgemeine Optionen (fortgesetzt) Option Beschreibung Die Optionen sind: ● System Information ● Memory Configuration (Speicherkonfiguration) ● Processor Information (Prozessorinformationen) ● Device Information (Geräteinformationen) Battery Information Zeigt den Akkustatus und den mit dem Computer verbundenen Netzteiltyp an. Boot Sequence Erlaubt es Ihnen festzulegen, in welcher Reihenfolge der Computer nach einem Betriebssystem sucht.
  • Seite 83 Tabelle 3. Systemkonfigurationsoptionen (fortgesetzt) Option Beschreibung ● M.2 PCIe SSD-0 ● M.2 PCIe SSD-1 Standardmäßig sind alle Optionen aktiviert. SMART Reporting Dieses Feld steuert, ob während des Systemstarts Fehler zu den integrierten Festplatten gemeldet werden. Diese Technologie ist Teil der SMART-Spezifikation (Self-Monitoring Analysis and Reporting Technology).
  • Seite 84: Optionen Im Bildschirm „Video

    Tabelle 3. Systemkonfigurationsoptionen (fortgesetzt) Option Beschreibung ● Enable Fingerprint Reader Device (Fingerabdrucklesegerät aktivieren) ● Enable Finger Reader Single Sign On (Single-Sign-On für Fingerabdruckleser aktivieren) Standardmäßig sind beide Optionen aktiviert. Miscellaneous devices Ermöglicht die Aktivierung oder Deaktivierung der folgenden Geräte: ● Enable Camera ●...
  • Seite 85 Tabelle 5. Security (Sicherheit) (fortgesetzt) Option Beschreibung ANMERKUNG: Standardmäßig ist das Feld Enter the old password (Geben Sie das alte Kennwort ein) als Not Set (Nicht festgelegt) markiert. Sie müssen daher beim ersten Anmelden ein Passwort festlegen und es anschließend ändern oder löschen. Strong Password Ermöglicht die Erzwingung der Option, immer sichere Passwörter festzulegen.
  • Seite 86: Sicherer Start

    Tabelle 5. Security (Sicherheit) (fortgesetzt) Option Beschreibung ● Enable Master Password Lockout (Sperrung des Masterkennworts aktivieren) Standardmäßig ist diese Funktion deaktiviert. ANMERKUNG: Das Festplattenkennwort muss gelöscht werden, damit die Einstellung geändert werden kann. SMM Security Mitigation Ermöglicht das Aktivieren oder Deaktivieren der zusätzlichen UEFI-SMM-Sicherheitsmaßnahmen. ●...
  • Seite 87: Performance (Leistung)

    Tabelle 7. Intel Software Guard Extensions (fortgesetzt) Option Beschreibung ● Software controlled – Standardeinstellung Enclave Memory Size Mit dieser Option wird SGX Enclave Reserve Memory Size festgelegt. Klicken Sie auf eine der folgenden Optionen: ● 32 MB ● 64 MB ●...
  • Seite 88: Post-Funktionsweise

    Tabelle 9. Energiemanagement (fortgesetzt) Option Beschreibung AC Behavior Ermöglicht die Aktivierung oder Deaktivierung des automatischen Einschaltens des Computers, wenn das Netzteil angeschlossen ist. ● Wake on AC (Einschalten bei Netzstromanbindung) Standardmäßig ist diese Funktion deaktiviert. Enable Intel Speed Shift Ermöglicht die Aktivierung oder Deaktivierung der Option „Intel Speed Shift Technology“. Standardmäßig Technology ist diese Funktion aktiviert.
  • Seite 89: Unterstützung Der Virtualisierung

    Tabelle 10. POST Behavior (POST-Funktionsweise) (fortgesetzt) Option Beschreibung Numlock Enable Ermöglicht die Aktivierung der Numlock-Funktion beim Start des Systems. ● Enable Numlock (Numlock aktivieren) – standardmäßig aktiviert Fn Lock Options Ermöglicht Ihnen, mit der Tastenkombination „Fn+Esc“ für das primäre Verhalten der F1-F12-Tasten zwischen den Standard- und sekundären Funktionen zu wechseln.
  • Seite 90: Wireless-Optionen

    Wireless-Optionen Tabelle 12. Wireless Option Beschreibung Wireless Switch Ermöglicht die Einstellung der Funkgeräte, die über den Funkschalter gesteuert werden können. Die Optionen sind: ● WLAN ● Bluetooth® Alle Optionen sind standardmäßig aktiviert. Wireless Device Enable Ermöglicht die Aktivierung oder Deaktivierung der internen Funkgeräte.
  • Seite 91: Supportassist-Systemproblemlösung

    Auto OS Recovery Die Einrichtungseinstellung Auto OS Recovery Threshold (Schwellenwert für automatische Threshold Betriebssystemwiederherstellung) kontrolliert den automatischen Startfluss für die SupportAssist- System-Auflösungskonsole und für das Dell OS Recovery-Tool. Klicken Sie auf eine der folgenden Optionen: ● AUS ● 1 ● 2 – (standardmäßig aktiviert) ●...
  • Seite 92: Aktualisieren Des Bios In Linux Und Ubuntu

    8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie im Knowledge-Base-Artikel 000124211 unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im...
  • Seite 93: System- Und Setup-Kennwort

    F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird.
  • Seite 94: Zuweisen Eines System-Setup-Kennworts

    Zuweisen eines System-Setup-Kennworts Voraussetzungen Sie können ein neues System or Admin Password (System- oder Administratorkennwort) nur zuweisen, wenn der Zustand Not Set (Nicht eingerichtet) ist. Info über diese Aufgabe Um das System-Setup aufzurufen, drücken Sie unmittelbar nach dem Einschaltvorgang oder Neustart die Taste F12. Schritte 1.
  • Seite 95: Löschen Von Bios- (System-Setup) Und Systemkennwörtern

    Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung.
  • Seite 96: Kapitel 5: Fehlerbehebung

    ● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com...
  • Seite 97: Diagnose Der Dell Supportassist-Systemleistungsprüfung Vor Dem Start

    Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●...
  • Seite 98: Lcd-Stromschienentest (L-Bist)

    Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw.
  • Seite 99: Systemdiagnoseanzeigen

    8. Am Ende der letzten einheitlichen Farbe (rot) wird das System heruntergefahren. ANMERKUNG: Beim Start leitet die Dell SupportAssist-Diagnose vor dem Hochfahren zunächst einen BIST für den LCD ein. Hierbei wird ein Eingreifen des Benutzers zur Bestätigung der Funktionalität des LCD erwartet.
  • Seite 100: Verhalten Beim Offenen Ständer

    SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.
  • Seite 101: Sicherungsmedien Und Wiederherstellungsoptionen

    Weitere Informationen über Dell SupportAssist OS Recovery finden Sie im Benutzerhandbuch zu Dell SupportAssist OS Recovery unter www.dell.com/serviceabilitytools. Klicken Sie auf SupportAssist und klicken Sie dann auf SupportAssist OS Recovery. Sicherungsmedien und Wiederherstellungsoptionen Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten.
  • Seite 102: Kapitel 6: Wie Sie Hilfe Bekommen

    Info über diese Aufgabe Dell bietet verschiedene Optionen für Online- und Telefonsupport an. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den Technischen Support und den...
