- Seite 1 Lockmaster ® Linearantrieb Montageanleitung Bitte bewahren Sie die Montageanleitung auf! Stand 04/2016, TN: 2011136...
- Seite 2 Die deutsche Montageanleitung ist die Originalfassung. Alle anderssprachigen Dokumente stellen Übersetzungen der Originalfassung dar. Änderungen vorbehalten. Alle Rechte für den Fall der Patent-, Gebrauchs- muster- oder Geschmacksmustereintragung vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines ..................3 Hinweise zur Montageanleitung ............... 3 Normen und Richtlinien ..................3 Bestimmungsgemäße Verwendung..............3 Vorhersehbare Fehlanwendung ............... 4 Gewährleistung und Haftung ................4 Kundendienst des Herstellers................5 Sicherheit .................... 6 Allgemeine Sicherheitshinweise ............... 6 2.1.1 Gestaltung der Sicherheitshinweise ..............6 Sicherheitsgrundsätze .................. - Seite 4 Inhaltsverzeichnis Einbauerklärung ................21 Entsorgung ..................22 Verschrottung ....................22 Entsorgung elektrotechnischer und elektronischer Bauteile ......22...
-
Seite 5: Allgemeines
Allgemeines Allgemeines Hinweise zur Montageanleitung Die inhaltliche Gliederung ist an den Lebensphasen des Linearantriebs (im Folgenden als „Gerät“ bezeichnet) orientiert. Der Hersteller behält sich Änderungen der in dieser Montageanleitung genann- ten technischen Daten vor. Sie können im Einzelnen von der jeweiligen Ausfüh- rung des Geräts abweichen, ohne dass die sachlichen Informationen grundsätz- lich verändert werden und an Gültigkeit verlieren. -
Seite 6: Vorhersehbare Fehlanwendung
Allgemeines Ist eine mittel- oder unmittelbare Gefährdung von Personen nicht auszuschlie- ßen, müssen zwingend zusätzliche Maßnahmen (z. B. Abdeckung, Absperrung usw.) getroffen werden, die das Risikopotential entsprechend minimieren. Für die aus der nicht bestimmungsgemäßen Verwendung des Geräts entstehen- den Schäden haftet allein der Betreiber. Für Personen- und Sachschäden, die durch Missbrauch oder aus Verfahrensfehlern, durch unsachgemäße Bedienung und Inbetriebnahme entstehen, übernimmt der Hersteller keine Haftung. -
Seite 7: Kundendienst Des Herstellers
Das Gerät darf im Fehlerfall nur durch den Hersteller repariert werden. Die Anschrift zum Einsenden an den Kundendienst finden Sie auf der hinteren Um- schlagseite. Sollten Sie das Gerät nicht direkt von elero bezogen haben, wenden Sie sich an den Hersteller der Maschine oder den Lieferanten des Geräts. Vor der Demontage des Geräts ist die Anlage mechanisch zu sichern. -
Seite 8: Sicherheit
Sicherheit Sicherheit Allgemeine Sicherheitshinweise Diese Montageanleitung enthält alle Sicherheitshinweise, die zur Vermei- dung und Abwendung von Gefahren im Umgang mit dem Gerät in den ein- zelnen Lebenszyklen zu beachten sind. Bei Einhaltung aller aufgeführten Sicherheitshinweise ist eine sichere Benutzung des Geräts gewährleistet. 2.1.1 Gestaltung der Sicherheitshinweise Die Sicherheitshinweise in diesem Dokument werden durch Sicherheitssymbole gekennzeichnet und sind nach dem SAFE-Prinzip gestaltet. Sie enthalten Anga- ben zu Art und Quelle der Gefahr, zu möglichen Folgen sowie zur Abwendung der Gefahr. - Seite 9 Sicherheit Die folgende Tabelle beschreibt die in vorliegender Montageanleitung verwen- deten Piktogramme, die zur bildlichen Darstellung der Gefahrensituation im Zusammenhang mit dem Symbol für die Gefahrenstufe verwendet werden. Symbol Bedeutung Gefahr durch elektrische Spannung, Stromschlag: Dieses Symbol weist auf Gefahren durch elektrischen Strom hin. Gefahr des Quetschens und Erschlagens von Personen: Dieses Symbol weist auf Gefahren hin, bei denen der ge- samte Körper oder einzelne Körperteile gequetscht oder verletzt werden können.
-
Seite 10: Sicherheitsgrundsätze
Sicherheit Sicherheitsgrundsätze Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheits- technischen Regeln gebaut und ist betriebssicher. Bei der Ausführung des Ge- räts wurden die grundlegenden Sicherheits- und Gesundheitsanforderungen der zutreffenden Gesetze, Normen und Richtlinien angewandt. Die Sicherheit des Geräts wird durch die Einbauerklärung bestätigt. -
Seite 11: Allgemeine Betreiberpflichten
Sicherheit Allgemeine Betreiberpflichten Der Betreiber ist verpflichtet, das Gerät nur in einwandfreiem und be- triebssicherem Zustand einzusetzen. Er muss dafür sorgen, dass neben den Sicherheitshinweisen in der Montageanleitung die allgemeingültigen Sicherheits- und Unfallverhütungsvorschriften, die Vorgaben der DIN VDE 0100 sowie die Bestimmungen zum Umweltschutz des jeweiligen Einsatzlandes beachtet und eingehalten werden. Der Betreiber ist dafür verantwortlich, dass alle Arbeiten mit dem Gerät nur von geschultem, sicherheitstechnisch unterwiesenem und autorisiertem Personal durchgeführt werden. -
Seite 12: Sicherheitshinweise Zum Technischen Zustand
Sicherheit Sicherheitshinweise zum technischen Zustand Das Gerät ist vor dem Einbau auf Beschädigungen und ordnungsgemäßen Zustand zu prüfen. Der Betreiber ist verpflichtet, das Gerät nur in einwandfreiem und betriebs- sicherem Zustand zu betreiben. Der technische Zustand muss jederzeit den gesetzlichen Anforderungen entsprechen. Werden Gefahren für Personen oder Änderungen im Betriebsverhalten er- kannt, muss das Gerät sofort außer Betrieb genommen und der Vorfall dem Vorgesetzten oder Betreiber gemeldet werden. -
Seite 13: Sicherheitshinweise Zum Betrieb
Sicherheit Sicherheitshinweise zum Betrieb Der Betreiber des Geräts ist verpflichtet, sich vor der ersten Inbetriebnahme vom sicheren und ordnungsgemäßen Zustand des Geräts zu überzeugen. Das ist auch während des Betriebs des Geräts in vom Betreiber festzule- genden, regelmäßigen Zeitabständen erforderlich. Im Fehlerfall, bei Fehlanwendung und/oder bei nicht ordnungsgemäßem Anschließen steuerungstechnischer Bauteile kann es zum Verlust der Stütz- und Haltefunktion des Geräts kommen. -
Seite 14: Produktbeschreibung

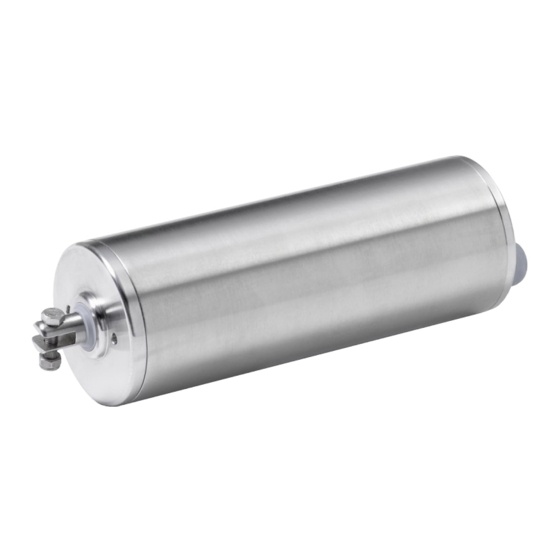

Produktbeschreibung Produktbeschreibung Allgemeines Das Gerät ist ein elektromechanischer Schubspindelantrieb. Es führt im Betrieb Linearbewegungen aus. Abb. 1 Bestandteile eines Geräts Befestigung Kolbenseite Anschlusskabel Gehäuse... -
Seite 15: Produktvarianten
Luftschallemission < 70 dB(A) Gewicht bis zu 3 kg Tab. 1 Technische Parameter Lockmaster ® Bei Verwendung von Überstromschutzeinrichtungen ist die genaue Stromaufnahme des Geräts vor Installation zu ermitteln. 1 m Abstand; 1,6 m über dem Gerät; Nennbetrieb; Messunsicherheit 10 %... -
Seite 16: Produktbeschreibung
Produktbeschreibung 3.3.2 Hinweise zur Selbsthemmung WARNUNG Verletzungsgefahr durch Verlust der Selbsthemmung. Quetschen und Erschlagen von Personen möglich. • Gerät mit Bremse verwenden. ACHTUNG Beschädigung des Geräts oder der Kundenanlage durch Verlust der Selbsthemmung möglich. • Gerät mit Bremse verwenden. Bei den Geräten unterscheidet man zwischen dynamischer und statischer Selbsthemmung. Die dynamische Selbsthemmung entsteht aus der Bewe- gung und die statische Selbsthemmung entsteht im Stillstand des Geräts. -
Seite 17: Montage
Montage Montage WARNUNG Verletzungsgefahr durch Witterungseinflüsse. Erfrierungen und Verbrennungen der Haut möglich. • Persönliche Schutzausrüstung tragen. WARNUNG Verletzungsgefahr durch falsch dimensionierte Aufnahmen. Quetschen und Erschlagen von Personen möglich. • Ausschließlich zur Dimension der Aufnahmen passendes Befestigungsmate- rial verwenden. • Die Gegenaufnahmen (kundenseitig) müssen mindestens für die Kräfte aus- gelegt sein, für die das Gerät konzipiert wurde. -
Seite 18: Mechanische Befestigung
Montage ACHTUNG Beschädigung des Geräts durch Verlust der Stütz- und Haltefunktion. • Statische Lasten beachten. ACHTUNG Beschädigung des Geräts durch fehlerhaften elektrischen Anschluss. • Bei Geräten mit Schutzart IP 65 und IP 65s müssen die Enden aller Kabel oder Stecker vor dem Eindringen von Feuchtigkeit geschützt werden. Diese Maßnahme muss sofort nach Entnahme des Geräts aus der Originalverpa- ckung umgesetzt werden. -
Seite 19: Elektrischer Anschluss
Montage Elektrischer Anschluss WARNUNG Lebensgefahr durch fehlerhaften elektrischen Anschluss. Elektrischer Schlag möglich. • Vor der Erstinbetriebnahme den korrekten Anschluss des PE-Leiters über- prüfen. ACHTUNG Beschädigung des Geräts durch Einsatz einer unpassenden oder ungeeigneten Antriebssteuerung. • Die Steuerung muss auf das Gerät abgestimmt sein. • Alle gekennzeichneten Adern der Kabel anschließen. -
Seite 20: Parallelschaltung
Montage 4.2.1 Parallelschaltung ACHTUNG Beschädigung bzw. Zerstörung des Geräts durch fehlerhaften elektrischen Anschluss. • Eine Parallelschaltung mehrerer Wechselstromantriebe ist nicht zulässig. Hierzu sind mehrpolige Schalter bzw. Trennrelais erforderlich. Eine Parallelschaltung ist nur mit einem Zentralsteuergerät möglich. • Das optionale Zusatzbauteil mit integriertem Trennrelais kann unter Teile- nummer 239940002 (Zentralsteuergerät) bestellt werden. -
Seite 21: Mechanische Endlagen
Montage Mechanische Endlagen Über interne Endschalter wird der Hub auf 50 mm begrenz. Die Endlagen sind nicht verstellbar. 4.3.1 Betrieb des Geräts ACHTUNG Beschädigung des Geräts durch falsches Betreiben. • Der Thermoschutzschalter darf nicht als regelmäßige Überlastschaltung benutzt werden. • Ein schnelles Umpolen der Fahrtrichtung des Geräts ist nicht zulässig. • Das Gerät muss vor Änderung der Bewegungsrichtung vollständig zum Still- stand kommen. -
Seite 22: Allgemeines Maßblatt
Montage Allgemeines Maßblatt... - Seite 23 Einbauerklärung Einbauerklärung Die vollständige Einbauerklärung finden Sie im Downloadbereich unserer Internetpräsenz: www.elero-linear.de/downloads.
-
Seite 24: Verschrottung
Entsorgung Entsorgung Verschrottung Bei der Verschrottung des Geräts sind die zu diesem Zeitpunkt gültigen interna- tionalen, nationalen und regionalspezifischen Gesetze und Vorschriften einzu- halten. Achten Sie darauf, dass stoffliche Wiederverwertbarkeit, Demontier- und Trenn- barkeit von Werkstoffen und Baugruppen ebenso berücksichtigt werden, wie Umwelt- und Gesundheitsgefahren bei Recycling und Entsorgung. Materialgruppen, wie Kunststoffe und Metalle unterschiedlicher Art, sind sortiert dem Recycling- bzw. Entsorgungsprozess zuzuführen. Entsorgung elektrotechnischer und elektronischer Bauteile Die Entsorgung und Verwertung elektrotechnischer und elektronischer Bauteile hat entsprechend den jeweiligen Gesetzen bzw. - Seite 25 GmbH Linearantriebstechnik Naßäckerstraße 11 07381 Pößneck Deutschland +49 3647 46 07-0 +49 3647 46 07-42 info@elero-linear.de www.elero-linear.com...
