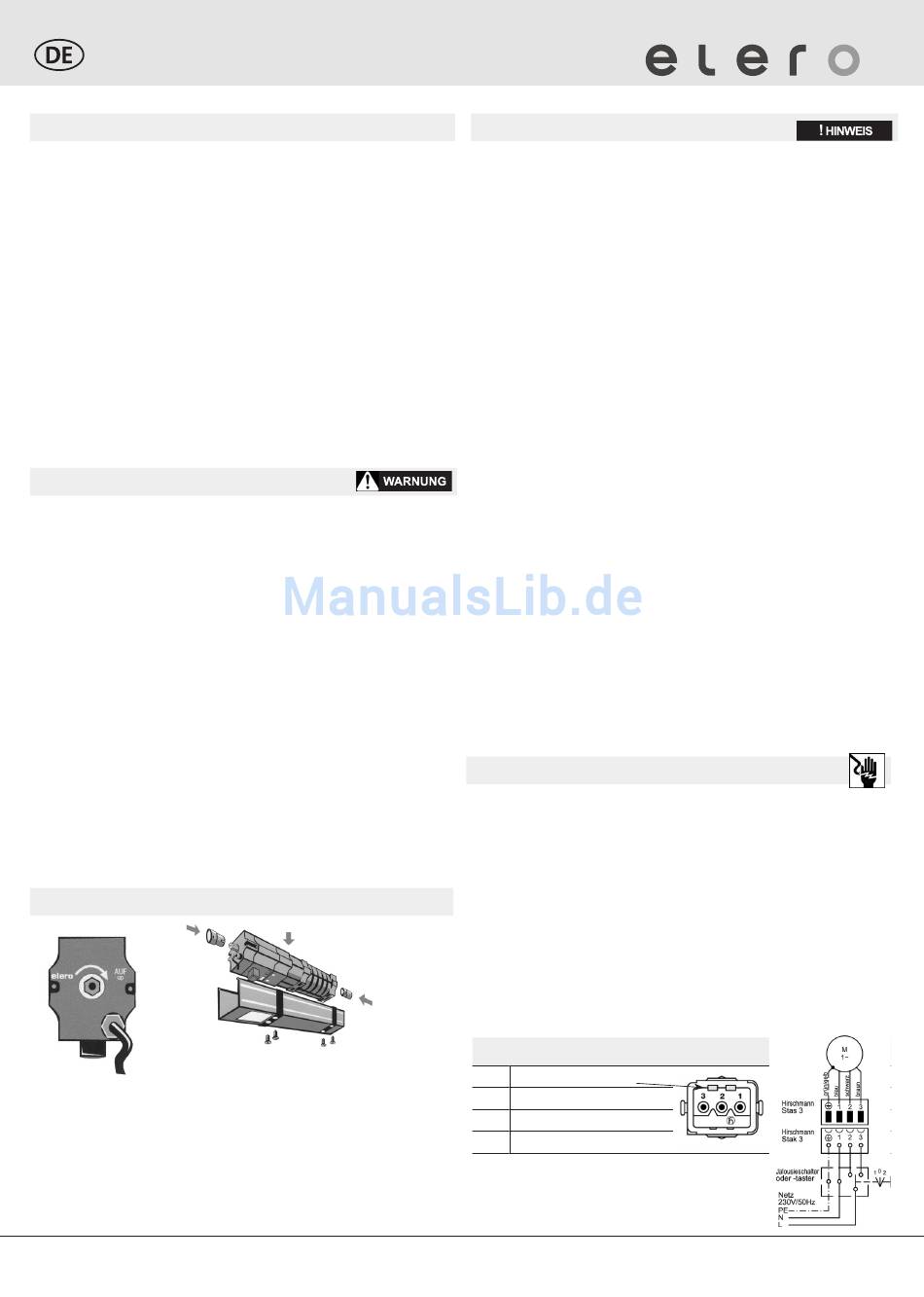

elero JA comfort Montageanleitung

Jalousieantrieb JA comfort
Montageanleitung
Anwendung / Besonderheiten / Lieferumfang / Zubehör
Anwendung:
Elektronischer Antrieb für Jalousien / Raffstoren
•
Passend für Kopfleisten ab 51 x 57 mm (Höhe x Breite)
•
Besonderheiten:
Beidseitiger Antrieb mit geräuschloser Softbremse
•
Endabschaltung: Elektronisch
•
Langsamfahrt während Wendung der Lamellen
•
Stillstandserkennung der Antriebswelle
•
Sanftanfahrt / Softstart (2 Geschwindigkeiten langsam/schnell)
•
Die Fahrrichtungen AUF und AB/ZU sind fest zugeordnet.
•
Wichtig: Kennzeichnung am Antrieb an Kabelseite beachten
Auflaufendschalter: Optional als Referenzpunkt für Bandlängen-
•
ausgleich durch zyklische Referenzfahrten
Standard Lieferumfang:
Antrieb mit Anschlussleitung 0,8 m mit Hirschmannstecker STAS3,
•
Montagebeutel, Sicherheitsinstruktionen und Montageanleitung
Zubehör:
Abweiser für Anschlussleitung, Jalousieklemmset, Spannbügel,
•
Dämpfersysteme, Quick Snap-Wellenkupplungen, Verlängerung
Pilzschalter (Pilzverlängerung)
Hirschmann-Kupplungen, Steuergeräte
•
Sicherheitsinstruktionen
Wichtige Sicherheitsanweisungen. Alle Montageanweisungen befol-
gen, da falsche Montage zu ernsthaften Verletzungen führen kann.
Die allgemeinen Sicherheitshinweise beim Gebrauch einschließlich
Installation von Jalousieantrieben finden Sie auf dem jedem Antrieb
beiliegenden Faltblatt „Instruktionen zur Sicherheit". Lesen Sie bitte
diese Installationsanleitung aufmerksam durch, denn die Vorgehens-
weise im Einklang mit dieser Anleitung ist Voraussetzung für die
richtige Benutzung des Produkts.
Die Abbildungen dienen nur zur Illustration. Die Abbildungen können
in unwesentlichen Details von Ihrem Produkt abweichen, diese sind
nur als eine allgemeine Information zu verstehen.
elero GmbH arbeitet ständig an der Weiterentwicklung aller Produk-
te. Jederzeit sind deshalb Änderungen des Lieferumfangs in Form,
Ausstattung und Technik möglich. Die aufgeführten Informationen
entsprechen dem Informations stand zum Zeitpunkt des Redaktions-
schlusses. Keine baulichen Veränderungen am Gerät vornehmen!
Aus den technischen Angaben, Abbildungen und Informationen die-
ser Anleitung können keine Ansprüche hergeleitet werden.

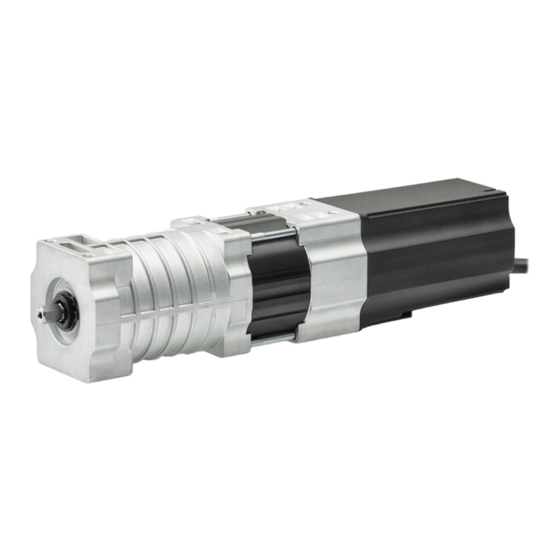

Abbildung Jalousieantrieb JA comfort
③
Kennzeichnung ① 4 Senkschrauben Kreuzschlitz H Nr. 3
② 2 Dämpfer
an Kabelseite
③ 2 QuickSnap-Kupplungen
③
②
②
①
①
Montage
Der Antrieb ist werksseitig für Rechtseinbau vorbereitet, dabei ist die
untere Endlage voreingestellt. Rechtseinbau bezeichnet die Sicht
von Gebäude außen nach innen, Kabelauslass und Stirnseite mit
Kennzeichnung (Fahrrichtungssymbol) befinden sich rechts. Bei Aus-
lieferung befindet sich der Antrieb in der unteren Endlage.
Montage des Auflaufpilzes
An der Unterseite des Endschaltergehäuses den Auflaufpilz in die
Öffnungen stecken und einclipsen. Funktion des Auflaufpilzes prü-
fen. Eine Fehlfunktion kann zu Schäden führen.
Reicht die Länge des Auflaufpilzes nicht aus, kann diese um jeweils
10 mm mit der Pilzverlängerung (Zubehör, 161014501) verlängert
werden (maximal 3 Pilzverlängerungen aufstecken).
Mit einem Schlitz-Schraubendreher in eine der Nuten der orangen
Abdeckung fahren und durch Druck auf die Klinge zur Pilzmitte hin
die Abdeckung heraushebeln. Verlängerung aufclipsen, Abdeckung
aufclipsen.
Montage der optionalen Verlängerung des Pilzschalters
Verlängerte Ausführung des Pilzschalters (Zubehör) statt des Ori-
•
ginal Pilzschalters verwenden. Austausch durch Aus-/Einclipsen.
Montage QuickSnap-Kupplung
Kupplung an der Antriebswelle schräg ansetzen. Hierbei auf Stel-
1.
lung von Kupplung und Welle achten. Die Haltefeder muss auf der
obenliegenden Fläche gleiten.
Kupplung aufschieben, bis die Haltefeder in der Nut hörbar ein-
2.
rastet. Dabei die Antriebswelle durch Gegendrücken am anderen
Ende festhalten.
Durch ruckartiges Ziehen prüfen, ob die Kupplung sicher hält.
3.
Demontage der QuickSnap-Kupplung
Haltefeder an der Kupplung mit geeignetem Schraubendreher
•
anheben und Kupplung abziehen.
Einbau in Jalousie-Kopfleiste
Hinweis: Dämpfersystem entsprechend der vorgegebenen Achshöhe
auswählen (siehe Zubehör).
Dämpfer am Antrieb bzw. an der Kopfleiste anbringen. Antrieb
1.
ohne Druck lagerichtig (Pilzschalter nach unten zeigend) in die
Kopfleiste einbauen. Keine Schläge auf Antrieb, Welle oder Kupp-
lung ausüben. Antriebswelle nicht radial belasten.
Hinweis:
Antrieb gegen Verdrehen in der Kopfleiste durch Verwendung der
2.
Senkschrauben bzw. der optionalen Spannbügeln sichern.
Jalousiewellen lagerichtig in die QuickSnap-Kupplungen einführen
3.
und gegen Herausgleiten sichern.
Elektrischer Anschluss
Alle Elektroarbeiten müssen ausschließlich von autorisierten Elektro-
fachkräften entsprechend den geltenden Regeln und Bestimmungen
der Berufsgenossenschaft und den Vorgaben der DIN VDE 0100
vorgenommen werden. Weiterhin sind die nationalen gesetzlichen
Vorschriften des jeweiligen Einsatzlandes zu beachten. Elektrischen
Anschluss nur in spannungsfreiem Zustand vornehmen, dazu die
Netzzuleitung spannungsfrei schalten und gegen unbeabsichtigtes
Einschalten sichern. Bei Missachtung der Anforderungen droht die
persönliche Haftung für Sach- und Personenschäden.
Anschluss gemäß folgendem Schema vornehmen unter Beachtung
folgender Hinweise:
Umschaltverzögerung mindestens 500 ms (spannungsfrei) bei
•
Drehrichtungsänderung durch verriegelte Taster / Schalter / Steu-
erungen.
Parallelschaltung mehrerer Antriebe des Typs JA comfort ist mög-
•
lich.
Maximale Schaltleistung der Schaltstelle beachten.
•
Belegung Stecker Antriebsleitung
PE Schutzleiter grün-gelb
N ① Neutralleiter / blau
② Phase / schwarz AUF
L
1
L ③ Phase / braun AB/ZU
2
1/4 168030001_DE_0218
