3.2 Systemaufbau
Das Gerät ist für ein 2-Leiter- System konzipiert. Bei der Verwendung eines als Zubehör erhältlichen Heizre-
gisters kann das Gerät auf ein 4-Leiter-System erweitert werden.
Das 2-Leiter-System besitzt 2 Mediumrohre (Leiter: Vor- und Rücklauf) zum Kühlen mit kaltem Medium und
2 Mediumrohre zum Heizen mit warmem Medium. Das kombinierte Kühl-/Heizregister im Innengerät gibt im
Kühlbetrieb die Wärme aus der Raumluft an das Betriebsmedium ab. Eine Umwälzpumpe transportiert das
erwärmte Medium zu einem Kaltwasser Erzeuger, der dem Medium die Wärme in einem Verdampfer ent-
zieht und über einen Kältekreis in einem Verflüssiger an die Außenluft wieder abgibt. Das abgekühlte
Betriebsmedium wird in dem Mediumkreislauf dem Gerät erneut zugeführt.
Bei 2-Leiter-Systemen, die zum Kühlen oder Heizen verwendet werden, kann die Heizleistung bei Kalt-
wasser-Klimasystemen durch einen Kaltwasser Erzeuger mit Wärmepumpenfunktion oder bei Heizsystemen
durch einen Heizkessel bzw. Wärmepumpe erzeugt und dem Kreislauf zugeführt werden. Im Heizbetrieb
kann das Innengerät die Wärme des Betriebsmediums an die Raumluft abgeben.
B
2
A
6

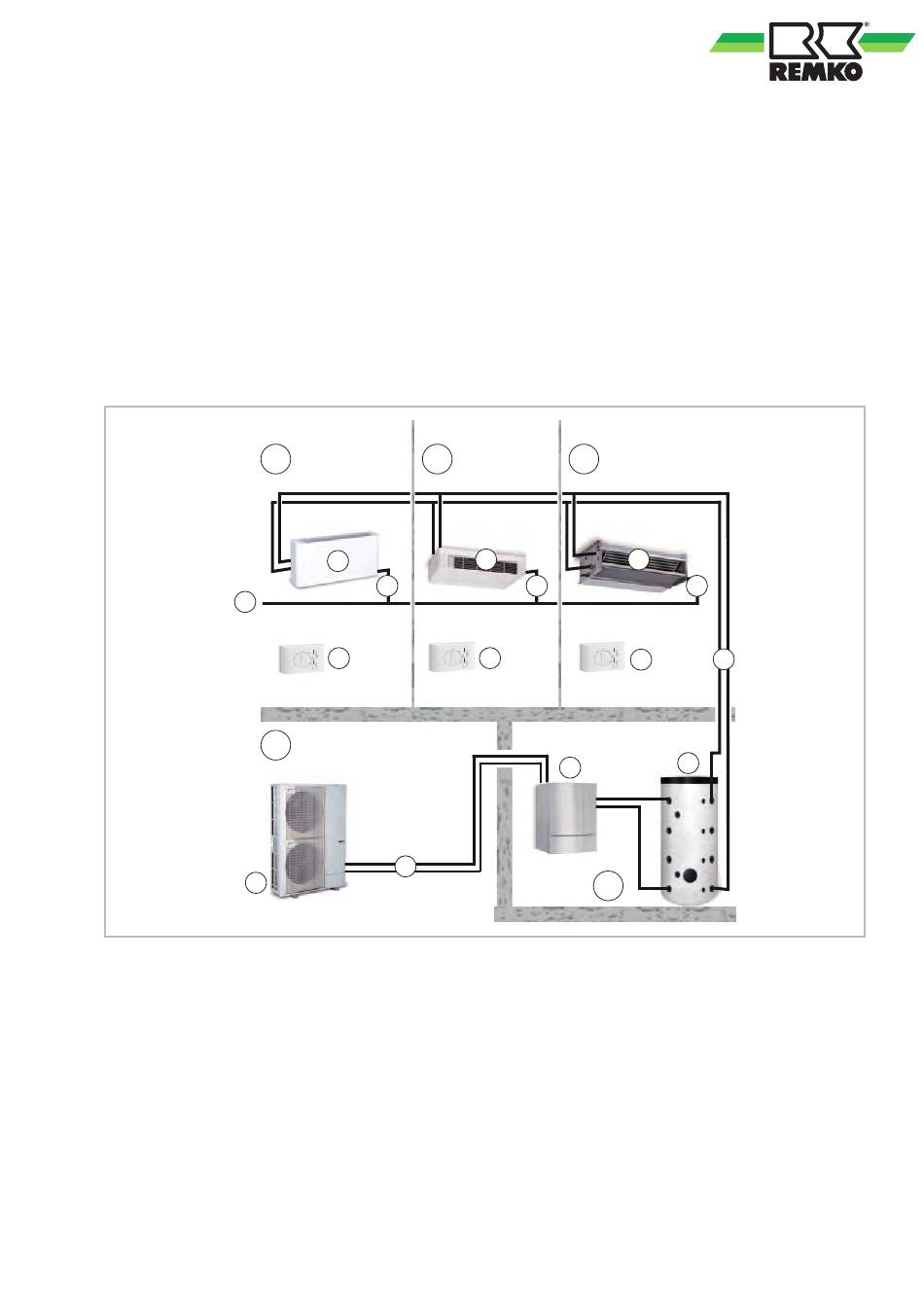

Abb. 4: Beispiel Systemaufbau 2-Leiter-System (Wärmepumpen-System)
A:
Außenbereich
B1-3: Innenbereich 1, 2, 3
C:
Heizungsraum
1:
Kalt-/Heizwasserv Abnehmer
2:
Kondensat Sammelleitung
3:
Kondensatleitung
B
1
2
1
3
4
7
B
3
1
1
3
4
4
8
C
4:
Raumtemperatur Regelung
5:
Mediumleitungen Kühl-/oder Heizbetrieb
6:
Inverter-Wärmepumpe Außenmodul
7:
Kältemittelleitungen
8:
Inverter Wärmepumpe Innenmodul
9:
Pufferspeicher
3
5
9
15
