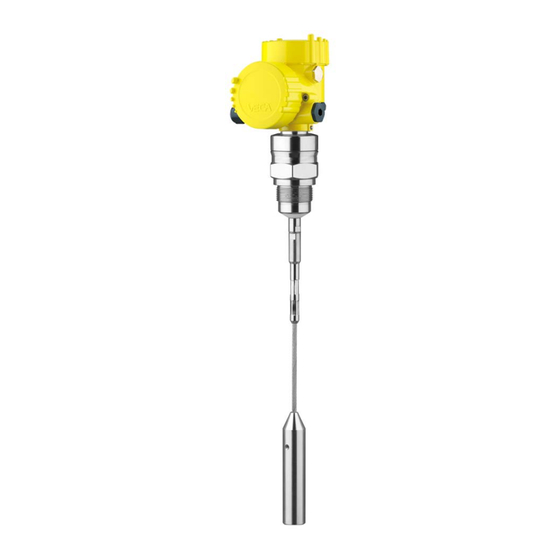

VEGA VEGAFLEX 82 Betriebsanleitung

Tdr-sensor zur kontinuierlichen füllstandmessung von schüttgütern
Vorschau ausblenden Andere Handbücher für VEGAFLEX 82:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
TDR-Sensor zur kontinuierlichen
Füllstandmessung von Schüttgütern
VEGAFLEX 82
Modbus- und Levelmaster-Protokoll
Konverterausführung in zweiter Kammer
Stab- und Seilmesssonde
Document ID: 41833

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VEGA VEGAFLEX 82

Inhaltszusammenfassung für VEGA VEGAFLEX 82

  • Seite 1 Betriebsanleitung TDR-Sensor zur kontinuierlichen Füllstandmessung von Schüttgütern VEGAFLEX 82 Modbus- und Levelmaster-Protokoll Konverterausführung in zweiter Kammer Stab- und Seilmesssonde Document ID: 41833...

  • Seite 2: Inhaltsverzeichnis

    Geräteadresse einstellen ....................46 In Betrieb nehmen mit der Schnellinbetriebnahme ............47 Parametrierdaten sichern ....................49 Diagnose und Service ......................50 Instandhalten........................50 Diagnosespeicher ......................50 Statusmeldungen ......................51 Störungen beseitigen ..................... 55 Elektronikeinsatz tauschen ..................... 58 VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 3 10.7 Maße ..........................83 10.8 Gewerbliche Schutzrechte ..................... 87 10.9 Warenzeichen ........................ 87 Sicherheitshinweise für Ex-Bereiche: Beachten Sie bei Ex-Anwendungen die Ex-spezifischen Sicherheits- hinweise. Diese liegen jedem Gerät mit Ex-Zulassung als Dokument bei und sind Bestandteil der Betriebsanleitung. Redaktionsstand: 2023-02-01 VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 4: Zu Diesem Dokument

    Verwendete Symbolik Document ID Dieses Symbol auf der Titelseite dieser Anleitung weist auf die Do- cument ID hin. Durch Eingabe der Document ID auf www.vega.com kommen Sie zum Dokumenten-Download. Information, Hinweis, Tipp: Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen und Tipps für erfolgreiches Arbeiten.

  • Seite 5: Zu Ihrer Sicherheit

    Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGAFLEX 82 ist ein Sensor zur kontinuierlichen Füllstandmes- sung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung sowie in den evtl.

  • Seite 6: Konformität

    Ziel, den betrieblichen Umweltschutz kontinuierlich zu verbessern. Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: • Kapitel "Verpackung, Transport und Lagerung" • Kapitel "Entsorgen" VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 7: Produktbeschreibung

    Der jeweilige Lieferumfang ergibt sich aus der Bestell- spezifikation. Geltungsbereich dieser Die vorliegende Betriebsanleitung gilt für folgende Geräteausführun- Betriebsanleitung gen: • Hardware ab 1.0.0 • Software ab 1.3.0 • Nur für Geräteausführungen ohne SIL-Qualifikation Typschild Das Typschild enthält die wichtigsten Daten zur Identifikation und zum Einsatz des Gerätes: VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 8 • Betriebsanleitung und Kurz-Betriebsanleitung zum Zeitpunkt der Auslieferung (PDF) • Prüfzertifikat (PDF) - optional Gehen Sie auf "www.vega.com" und geben Sie im Suchfeld die Seri- ennummer Ihres Gerätes ein. Alternativ finden Sie die Daten über Ihr Smartphone: • VEGA Tools-App aus dem "Apple App Store" oder dem "Google Play Store" herunterladen •...

  • Seite 9: Arbeitsweise

    Abb. 2: Position von Modbus- und Sensorelektronik Modbuselektronik Sensorelektronik Arbeitsweise Anwendungsbereich Der VEGAFLEX 82 ist ein Füllstandsensor mit Seil- oder Stabmess- sonde zur kontinuierlichen Füllstandmessung und ist für Anwendun- gen in Schüttgütern geeignet. Funktionsprinzip - Füll- Hochfrequente Mikrowellenimpulse werden entlang eines Stahlseils standmessung oder eines Stabes geführt. Beim Auftreffen auf die Mediumoberflä-...

  • Seite 10: Zubehör

    Wenn Sie ein Gerät mit Stabausführung haben, können Sie die Stabmesssonde mit Bogensegmenten und unterschiedlich langen Stab- und Seilverlängerungen beliebig verlängern. Alle verwendeten Verlängerungen dürfen eine Gesamtlänge von 6 m (19.7 ft) nicht überschreiten. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 11: Zentrierung

    • Bogensegmente: 100 x 100 mm (3.94 … 3.94 in) Zentrierung Wenn Sie den VEGAFLEX 82 in einem Bypass- oder Standrohr einbauen, sollten Sie durch einen Zentrierstern am Sondenende eine Berührung mit dem Bypassrohr verhindern. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 12: Montieren

    Schutz gegen Feuchtigkeit. Sie müssen diese Schutzkappen vor der Inbetriebnahme durch zugelassene Kabelverschraubungen ersetzen oder mit geeigneten Blindstopfen verschließen. Hinweis: Prozessbedingun- Das Gerät darf aus Sicherheitsgründen nur innerhalb der zulässigen Prozessbedingungen betrieben werden. Die Angaben dazu finden VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 13: Montagehinweise

    Behälterart Kunststoffbehälter/Glasbehälter Das Messprinzip der geführten Mikrowelle benötigt am Prozessan- schluss eine metallische Fläche. Verwenden Sie deshalb in Kunst- stoffbehältern etc. eine Gerätevariante mit Flansch (ab DN 50) oder legen Sie beim Einschrauben ein Metallblech (ø > 200 mm/8 in) unter den Prozessanschluss. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 14 Abb. 4: Montage in nicht-metallischem Behälter Flansch Metallblech Betonbehälter Bei der Montage in dicken Betondecken sollte der VEGAFLEX 82 möglichst bündig zur Unterkante montiert werden. In Betonsilos sollte der Wandabstand mindestens 500 mm (20 in) betragen. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 15 Prüfen Sie, ob dies für Ihre Messung relevant ist. Führen Sie in solchen Fällen nach der Montage immer eine Stör- signalausblendung durch. Weitere Informationen finden Sie unter "Inbetriebnahmeschritte". DN25 ... DN150 ≤ 150 mm (5.91") ≤ 100 mm (3.94") > DN150 ... DN200 Abb. 6: Montagestutzen VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 16: Schweißarbeiten

    Beachten Sie, dass unterhalb der Bezugsebene und eventuell am Messsondenende ein Mindestabstand eingehalten werden muss, in dem keine Messung möglich ist (Blockdistanz). Insbesondere kann die Seillänge nur bei leitfähigen Medien bis zum Ende genutzt werden. Die Blockdistanzen für verschiedene Medien finden Sie in VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 17: Seitlicher Einbau

    Um die daraus entstehenden Laufzeitveränderungen zu kompensie- ren, müssen Sie die Sondenlänge automatisch vom Gerät bestimmen lassen. Die ermittelte Sondenlänge kann bei der Verwendung von Bogenseg- menten von der tatsächlichen Messsondenlänge abweichen. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 18: Stabverlängerung

    Bei schwierigen Einbaubedingungen z. B. in Stutzen, können Sie die Messsonde mit einer Stabverlängerung entsprechend anpassen. Um die daraus entstehenden Laufzeitveränderungen zu kompensie- ren, müssen Sie die Sondenlänge automatisch vom Gerät bestimmen lassen. Weitere Informationen finden Sie in der Zusatzanleitung der Stab- und Seilkomponenten. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 19: An Die Spannungsversorgung Und Das Bussystem Anschließen

    Bei Gerätegehäusen mit metrischen Gewinden sind die Kabel- verschraubungen werkseitig eingeschraubt. Sie sind durch Kunst- stoffstopfen als Transportschutz verschlossen. Hinweis: Sie müssen diese Stopfen vor dem elektrischen Anschluss entfernen. NPT-Gewinde: Bei Gerätegehäusen mit selbstdichtenden NPT-Gewinden können die Kabelverschraubungen nicht werkseitig eingeschraubt werden. Die VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 20: Anschließen

    2. Überwurfmutter der Kabelverschraubung lösen und Verschluss- stopfen herausnehmen 3. Anschlusskabel des Signalausganges ca. 10 cm (4 in) abman- teln, Aderenden ca. 1 cm (0.4 in) abisolieren 4. Kabel durch die Kabelverschraubung in den Sensor schieben VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 21 Der elektrische Anschluss ist somit fertig gestellt. Information: Die Klemmenblöcke sind steckbar und können vom Gehäuseeinsatz abgezogen werden. Hierzu Klemmenblock mit einem kleinen Schrau- bendreher anheben und herausziehen. Beim Wiederaufstecken muss er hörbar einrasten. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 22: Anschlussplan

    (Sensorelektronik) Anschlussraum Elektronikraum Elektronikraum 4...20mA Abb. 12: Elektronikraum - Zweikammergehäuse Interne Verbindung zum Anschlussraum 2 Für Anzeige- und Bedienmodul bzw. Schnittstellenadapter Anschlussraum MODBUS power supply off on Abb. 13: Anschlussraum USB-Schnittstelle 2 Schiebeschalter für integrierten Terminierungswiderstand (120 Ω) Modbus-Signal Spannungsversorgung Klemme Funktion Polarität Spannungsversorgung VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 23: Zweikammergehäuse Mit Vegadis-Adapter

    Belegung des Steckver- binders Abb. 15: Sicht auf den M12 x 1-Steckverbinder Pin 1 Pin 2 Pin 3 Pin 4 Kontaktstift Farbe Verbindungslei- Klemme Elektronik- tung im Sensor einsatz Pin 1 Braun Pin 2 Weiß Pin 3 Blau Pin 4 Schwarz VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 24: Einschaltphase

    5 An die Spannungsversorgung und das Bussystem anschließen Einschaltphase Nach dem Anschluss des VEGAFLEX 82 an das Bussystem führt das Gerät zunächst einen Selbsttest durch: • Interne Prüfung der Elektronik • Anzeige der Statusmeldung "F 105 Ermittle Messwert" auf Display bzw.

  • Seite 25: Sensor Mit Dem Anzeige- Und Bedienmodul In Betrieb Nehmen

    Anschluss ist nicht erforderlich. Abb. 16: Einsetzen des Anzeige- und Bedienmoduls Hinweis: Falls Sie das Gerät mit einem Anzeige- und Bedienmodul zur ständi- gen Messwertanzeige nachrüsten wollen, ist ein erhöhter Deckel mit Sichtfenster erforderlich. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 26: Bediensystem

    Rücksprung in die Messwertanzeige ausgelöst. Dabei gehen die noch nicht mit [OK] bestätigten Werte verloren. Einschaltphase Nach dem Einschalten führt der VEGAFLEX 82 einen kurzen Selbst- test durch, dabei wird die Gerätesoftware überprüft. Das Ausgangssignal gibt während der Einschaltphase ein Ausfallsi- gnal aus.

  • Seite 27: Parametrierung - Schnellinbetriebnahme

    Mediumtyp (optional) • Anwendung • Max.-Abgleich • Min.-Abgleich • Störsignalausblendung Die Beschreibung der einzelnen Menüpunkte finden Sie nachfolgend in Kapitel "Parametrierung - Erweiterte Bedienung". Parametrierung - Erweiterte Bedienung Bei anwendungstechnisch anspruchsvollen Messstellen können Sie in der "Erweiterten Bedienung" weitergehende Einstellungen vornehmen. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 28 "+"-Taste ändern Sie das Zeichen und mit "->"-Taste springen Sie eine Stelle weiter. Sie können Namen mit maximal 19 Zeichen eingeben. Der Zeichen- vorrat umfasst: • Großbuchstaben von A … Z • Zahlen von 0 … 9 • Sonderzeichen + - / _ Leerzeichen VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 29: Einheiten

    Menüpunkte nur optional vorhanden sind. Sie haben die Möglichkeit, den Demonstrationsmodus zu wählen. Dieser Modus eignet sich ausschließlich für Test- und Vorführzwecke. In diesem Modus ignoriert der Sensor die Parameter der Anwendung und reagiert sofort auf jede Veränderung. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 30 Füllstand unterhalb der Blockdistanz liegen muss. Min.-Abgleich Füllstand In diesem Menüpunkt können Sie den Min.-Abgleich für den Füll- stand eingeben. Stellen Sie den gewünschten Prozentwert mit [+] ein und speichern mit [OK]. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 31: Linearisierung

    Im Folgenden müssen Sie die Werte für Ihren Behälter eingeben, z. B. die Behälterhöhe und die Stutzenkorrektur. Geben Sie bei unlinearen Behälterformen die Behälterhöhe und die Stutzenkorrektur ein. Bei der Behälterhöhe müssen Sie die Gesamthöhe des Behälters eingeben. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 32: Störsignalausblendung

    Im Menüpunkt "Stromausgang Min./Max." legen Sie das Verhalten des Stromausganges im Betrieb fest. Die Werkseinstellung ist Min.-Strom 3,8 mA und Max.-Strom 20,5 mA. Störsignalausblendung Folgende Gegebenheiten verursachen Störreflexionen und können die Messung beeinträchtigen: • Hohe Stutzen • Behältereinbauten, wie Verstrebungen VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 33 Störsignalausblendung nicht mehr zu den messtechnischen Gegebenheiten des Behälters passt. Bedienung sperren/frei- Im Menüpunkt "Bedienung sperren/freigeben" schützen Sie die Sen- geben sorparameter vor unerwünschten oder unbeabsichtigten Änderungen. Die PIN wird dabei dauerhaft aktiviert/deaktiviert. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 34 Anzeigewert 1 In diesem Menüpunkt definieren Sie die Anzeige des Messwertes auf dem Display. Dabei können Sie zwei verschiedene Messwerte anzei- gen. In diesem Menüpunkt definieren Sie den Messwert 1. Die Werkseinstellung für den Anzeigewert 1 ist "Füllhöhe Füllstand". Anzeigewert 2 In diesem Menüpunkt definieren Sie die Anzeige des Messwertes auf dem Display. Dabei können Sie zwei verschiedene Messwerte anzei- gen. In diesem Menüpunkt definieren Sie den Messwert 2. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 35 Informationen zur Störungsursache bekommen. Schleppzeiger Distanz Im Sensor werden der jeweils minimale und maximale Messwert ge- speichert. Im Menüpunkt "Schleppzeiger Distanz" werden die beiden Werte angezeigt. In einem weiteren Fenster können Sie den Schleppzeigerwert zurück- setzen. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 36: Schleppzeiger Messsicherheit

    Wenn einer der Anzeigewerte blinkt, liegt aktuell kein gültiger Wert vor. Echokurve Der Menüpunkt "Echokurve" stellt die Signalstärke der Echos über den Messbereich in V dar. Die Signalstärke ermöglicht eine Beurtei- lung der Qualität der Messung. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 37 Damit können Sie Signalveränderungen über die Betriebszeit erkennen. Mit der Bediensoftware PACTware und dem PC kann die hochaufgelöste Echokurve angezeigt und genutzt werden, um die Echokurve der Inbetriebnahme mit der aktuellen Echokurve zu vergleichen. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 38: Weitere Einstellungen

    Auslieferungszustand: Wiederherstellen der Parametereinstellun- gen zum Zeitpunkt der Auslieferung werkseitig inkl. der auftragsspe- zifischen Einstellungen. Eine angelegte Störsignalausblendung, frei programmierte Linearisierungskurve sowie der Messwertspeicher werden gelöscht. Basiseinstellungen: Zurücksetzen der Parametereinstellungen inkl. Spezialparameter auf die Defaultwerte des jeweiligen Gerätes. Eine VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 39 0 … 100 % entspricht 4 … 20 mA Stromausgang - Verhalten bei Störung ≤ 3,6 mA Stromausgang - Min. 3,8 mA Stromausgang - Max. 20,5 mA Dritte HART-Variable (TV) Messsicherheit Füllstand Vierte HART-Variable (QV) Elektroniktemperatur VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 40: Geräteeinstellungen Kopieren

    Es muss sich um den gleichen Sondentyp handeln, z. B. Stab- messsonde • Die Firmware der beiden Geräte ist identisch Die kopierten Daten werden in einem EEPROM-Speicher im Anzeige- und Bedienmodul dauerhaft gespeichert und bleiben auch bei Span- VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 41: Skalierung Füllstand

    Im Menüpunkt "Skalierungsformat" definieren Sie das Skalierungsfor- mat auf dem Display und die Skalierung des Füllstand-Messwertes für 0 % und 100 %. Stromausgang Da die Skalierung sehr umfangreich ist, wurde die Skalierung des Füllstandwertes in zwei Menüpunkte aufgeteilt. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 42: Stromausgang - Stromausgang Abgleich

    In diesem Menüpunkt gelangen Sie in einen geschützten Bereich, um Spezialparameter einzugeben. In seltenen Fällen können einzelne Parameter verändert werden, um den Sensor an besondere Anforde- rungen anzupassen. Ändern Sie die Einstellungen der Spezialparameter nur nach Rück- sprache mit unseren Servicemitarbeitern. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 43: Parametrierdaten Sichern

    Nutzung bzw. für Servicezwecke zur Verfügung. Im Anzeige- und Bedien- Ist das Gerät mit einem Anzeige- und Bedienmodul ausgestattet, modul so können die Parametrierdaten darin gespeichert werden. Die Vorgehensweise wird im Menüpunkt "Geräteeinstellungen kopieren" beschrieben. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 44: Sensor Und Modbus-Schnittstelle Mit Pactware In Betrieb Nehmen

    Der Anschluss des PCs an die Modbuselektronik erfolgt über ein USB-Kabel. Parametrierumfang: • Sensorelektronik • Modbuselektronik Abb. 20: Anschluss des PCs via USB an die Modbuselektronik 1 USB-Kabel zum PC An die RS 485-Leitung Der Anschluss des PCs an die RS 485-Leitung erfolgt über einen handelsüblichen Schnittstellenadapter RS 485/USB. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 45: Parametrierung Mit Pactware

    Die weitere Inbetriebnahme wird in der Betriebsanleitung "DTM Collection/PACTware" beschrieben, die jeder DTM Collection beiliegt und über das Internet heruntergeladen werden kann. Weiterführen- de Beschreibungen sind in der Online-Hilfe von PACTware und den DTMs enthalten. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 46: Geräteadresse Einstellen

    Die Vollversion erhalten Sie auf einer CD über Ihre zuständige Vertretung. Geräteadresse einstellen Der VEGAFLEX 82 benötigt eine Adresse, um als Sensor an der Modbus-Kommunikation teilzunehmen. Die Adresseinstellung erfolgt via PC mit PACTware/DTM oder die Modbus RTU.

  • Seite 47: Via Pc Über Modbus-Elektronik

    Die Schnellinbetriebnahme ist eine weitere Möglichkeit, um den Sen- sor zu parametrieren. Sie ermöglicht eine komfortable Eingabe der wichtigsten Daten, um den Sensor schnell an Standardanwendun- gen anzupassen. Wählen Sie hierzu im Startbildschirm die Funktion "Schnellinbetriebnahme". VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 48: Erweiterte Bedienung

    Abb. 23: Schnellinbetriebnahme auswählen Schnellinbetriebnahme Erweiterte Bedienung Wartung Schnellinbetriebnahme Mit der Schnellinbetriebnahme können Sie den VEGAFLEX 82 in we- nigen Schritten für Ihre Anwendung parametrieren. Die assistentge- führte Bedienung beinhaltet die Grundeinstellungen für eine einfache und sichere Inbetriebnahme. Information: Ist die Funktion inaktiv, wurde möglicherweise kein Gerät angeschlos- sen.

  • Seite 49: Parametrierdaten Sichern

    7 Sensor und Modbus-Schnittstelle mit PACTware in Betrieb nehmen Parametrierdaten sichern Es wird empfohlen, die Parametrierdaten über PACTware zu dokumentieren bzw. zu speichern. Sie stehen damit für mehrfache Nutzung bzw. für Servicezwecke zur Verfügung. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 50: Diagnose Und Service

    Ereignisspeicher nicht löschbar gespeichert. Jeder Eintrag enthält Datum/Uhrzeit, Ereignistyp, Ereignisbeschreibung und Wert. Ereignistypen sind z. B.: • Änderung eines Parameters • Ein- und Ausschaltzeitpunkte • Statusmeldungen (nach NE 107) • Fehlermeldungen (nach NE 107) VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 51: Statusmeldungen

    Abb. 24: Piktogramme der Statusmeldungen Ausfall (Failure) - rot 2 Außerhalb der Spezifikation (Out of specification) - gelb Funktionskontrolle (Function check) - orange Wartungsbedarf (Maintenance) - blau Ausfall (Failure): Aufgrund einer erkannten Funktionsstörung im Gerät gibt das Gerät ein Ausfallsignal aus. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 52 Bit 5 Allgemeiner Soft- warefehler F105 Gerät befindet sich noch in der Ein- Ende der Einschaltphase abwarten Bit 6 schaltphase, der Messwert konnte Messwert wird Dauer je nach Ausführung und Para- noch nicht ermittelt werden ermittelt metrierung bis ca. 3 Minuten VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 53: Function Check

    Function check Code Ursache Beseitigung DevSpec Textmeldung State in CMD 48 C700 Eine Simulation ist aktiv Simulation beenden "Simulation Active" in "Stan- dardized Status 0" Simulation Automatisches Ende nach aktiv 60 Minuten abwarten Tab. 8: Fehlercodes und Textmeldungen, Hinweise zur Ursache und Beseitigung VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 54 Prozessbaugruppe bzw. Messsonde Prozessbaugruppe bzw. Messsonde verschmutzt oder defekt reinigen oder austauschen M506 Fehler bei der Inbetriebnahme Montage und/oder Parametrierung Bit 6 von prüfen und korrigieren Byte 14 … 24 Einbau-/Inbe- triebnahmefehler Sondenlänge prüfen VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 55: Störungen Beseitigen

    Messfehler. Dabei wird unterschieden zwischen Messfehlern bei: • Konstantem Füllstand • Befüllung • Entleerung Die Bilder in der Spalte "Fehlerbild" zeigen jeweils den tatsächlichen Füllstand gestrichelt und den vom Sensor angezeigten Füllstand als durchgezogene Linie. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 56 Messwert bleibt bei der Be- Echo des Sondenendes größer als das Parameter Medium und Behälterhöhe füllung im Bodenbereich Produktecho, z. B. bei Produkten mit prüfen, ggf. anpassen stehen ε < 2,5 ölbasierend, Lösungsmittel etc. time VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 57: Verhalten Nach Störungsbeseitigung

    24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung.

  • Seite 58: Elektronikeinsatz Tauschen

    3. Beiliegende neue Doppelscheibe auf das Gewinde stecken. Vorsicht: Achten Sie darauf, dass die beiden Teile der Doppelsicherungsschei- be zusammen bleiben. 4. Den neuen Messstab oder das neue Messseil von Hand auf das Gewinde am Prozessanschluss schrauben. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 59 Beachten Sie beim Seil die Angaben der folgenden Abbildung. 6. Seil: Seil gemäß Zeichnung in das Straffgewicht hineinschieben Kunststoffbeschichtete Seile: Beschichtung gemäß Zeichnung auf 70 mm (2.76 in) entfernen. 7. Seil: Seil mit den drei Gewindestiften fixieren, Anzugsmoment 20 Nm (14.75 lbf in) Seil-ø 4: 7 Nm (5.16 lbf ft) Seil-ø 6, Seil-ø 8: 20 Nm (14.75 lbf ft) VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 60: Softwareupdate

    Die Informationen zur Installation sind in der Downloaddatei enthal- ten. Vorsicht: Geräte mit Zulassungen können an bestimmte Softwarestände ge- bunden sein. Stellen Sie deshalb sicher, dass bei einem Softwareup- date die Zulassung wirksam bleibt. Detallierte Informationen finden Sie im Downloadbereich auf www.vega.com. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 61: Vorgehen Im Reparaturfall

    Für jedes Gerät ein Formular ausdrucken und ausfüllen • Das Gerät reinigen und bruchsicher verpacken • Das ausgefüllte Formular und eventuell ein Sicherheitsdatenblatt außen auf der Verpackung anbringen • Adresse für Rücksendung bei der für Sie zuständigen Vertretung erfragen. Sie finden diese auf unserer Homepage. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 62: Ausbauen

    Sollten personenbezogene Daten auf dem zu entsorgenden Altgerät gespeichert sein, löschen Sie diese vor der Entsorgung. Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 63: Anhang

    Ʋ Erdungsklemme 316L Ʋ Kabelverschraubung PA, Edelstahl, Messing Ʋ Dichtung Kabelverschraubung Ʋ Verschlussstopfen Kabelverschrau- bung Second Line of Defense (optional) Ʋ Trägerwerkstoff 316L Nur bei Ex-d-Ausführung. Aluminium- Edelstahl-Feinguss- und Ex d-Gehäuse Nur bei Ex-d-Ausführung. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 64 Seitliche Belastung bei Stab: ø 16 mm 30 Nm (22.13 lbf ft) (0.63 in) Max. Zugbelastung Ʋ Seil: ø 4 mm (0.157 in) 12 KN (2698 lbf) Ʋ Seil: ø 6 mm (0.236 in), PA-beschich- 8 KN (1798 lbf) VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 65 Zugkraft in kN (der ermittelte Wert muss mit dem Sicherheitsfaktor 2 multipliziert werden) Seillänge in m Behälterdurchmesser 12 m (39.37 ft) Behälterdurchmesser 9 m (29.53 ft) Behälterdurchmesser 6 m (19.69 ft) Behälterdurchmesser 3 m (9.843 ft) VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 66 Zugkraft in kN (der ermittelte Wert muss mit dem Sicherheitsfaktor 2 multipliziert werden) Seillänge in m Behälterdurchmesser 12 m (39.37 ft) Behälterdurchmesser 9 m (29.53 ft) Behälterdurchmesser 6 m (19.69 ft) Behälterdurchmesser 3 m (9.843 ft) VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 67 Minimale Dielektrizitätszahl des Füllgutes ε ≥ 1,5 Ausgangsgröße Ausgang Ʋ Physikalische Schicht Digitales Ausgangssignal nach Standard EIA-485 Ʋ Buspezifikationen Modbus Application Protocol V1.1b3, Modbus over serial line V1.02 Ʋ Datenprotokolle Modbus RTU, Modbus ASCII, Levelmaster VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 68 Schüttgut - Getreide, Mehl, Zement (Dielektrizitäts- zahl ~2,0) Ʋ Montage Messsondenende berührt den Behälterboden nicht Sensorparametrierung Keine Störsignalausblendung durchgeführt Abb. 32: Messbereiche - VEGAFLEX 82 Bezugsebene Sondenlänge L Messbereich Obere Blockdistanz (siehe folgende Diagramme - grau markierter Bereich) Untere Blockdistanz (siehe folgende Diagramme - grau markierter Bereich) VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 69: Nichtwiederholbarkeit

    (-0.079 ") -15 mm (-0.591 " 0,15 m 0,3 m 0,05 m (5.906 (11.811 " ") (1.969 ") 0,15 m (5.906 ") Abb. 34: Messabweichung VEGAFLEX 82 in Seilausführung Blockdistanz (in diesem Bereich ist keine Messung möglich) Sondenlänge Nichtwiederholbarkeit ≤ ±1 mm VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 70 Wert. Zeitspanne nach sprunghafter Änderung der Messdistanz um max. 0,5 m bei Flüssigkeitsanwendungen, max. 2 m bei Schüttgutanwendungen, bis das Ausgangssignal zum ersten Mal 90 % seines Beharrungswertes angenommen hat (IEC 61298-2). VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 71 45°C / 113°F 40°C / 104°F 30°C / 86°F 0°C / 32°F -40°C 50°C 80°C 100°C 150°C -40°F 122°F 176°F 212°F 302°F -40°C / -40°F Abb. 35: Umgebungstemperatur - Prozesstemperatur, Standardausführung Umgebungstemperatur Prozesstemperatur (abhängig vom Dichtungswerkstoff) Aluminiumgehäuse Kunststoffgehäuse Edelstahlgehäuse (Feinguss) Edelstahlgehäuse (elektropoliert) VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 72: Elektromechanische Daten - Ausführung Ip67 Optionen Der Kabeleinführung

    5 … 9 mm 6 … 12 mm 7 … 12 mm 10 … 14 mm schraubung einsatz – ● ● – ● Messing, ver- ● ● ● – – nickelt Edelstahl – ● ● – ● VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 73 IP67 nach IEC 60529, Type 4X nach NEMA Ʋ Aluminiumgehäuse; Edelstahlgehäuse IP68 (0,2 bar) nach IEC 60529, Type 6P nach NEMA - Feinguss Anschluss des speisenden Netzteils an Netze der Überspannungskategorie Verschmutzungsgrad Schutzklasse (IEC 61010-1) Bei Einsatz mit erfüllter Gehäuseschutzart VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 74: Gerätekommunikation Modbus

    (4 Bytes) nach IEEE 754 werden mit frei wählbarer Anordnung der Datenbytes (Byte transmission order) übertragen. Diese "Byte transmission order" wird im Parameter "Format Code" festgelegt. Damit kennt die RTU die Register des VEGAFLEX 82, die für Variablen und Statusinformationen abzufragen sind.

  • Seite 75: Eingangsregister

    Secondary Variable in Byte Order CDAB Status 1424 DWord See Register 100 1426 Third Variable in Byte Order CDAB Status 1436 DWord See Register 100 1438 Quarternary Variable in Byte Order CDAB Status 2000 DWord See Register 100 VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 76 Unit Codes for Register 104, 108, 112, 116 Unit Code Measurement Unit Degree Celsius Degree Fahrenheit US Gallon Liters Imperial Gallons Cubic Meters Feet Meters Barrels Inches Centimeters Millimeters Cubic Yards Cubic Feet Cubic Inches VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 77: Modbus Rtu-Befehle

    Number of Registers 2 Bytes Data Response: Function Code 1 Byte 0x04 Start Address 2 Bytes Register Value 2 Bytes Data FC8 Diagnostics Mit diesem Funktionscode werden verschiedene Diagnosefunktionen ausgelöst oder Diagnosewer- te ausgelesen. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
  • Seite 78 Length Code/Data Request: Function Code 1 Byte 0x11 Response: Function Code 1 Byte 0x11 Byte Number 1 Byte Sensor ID 1 Byte Run Indicator Status 1 Byte FC43 Sub 14, Read Device Identification Mit diesem Funktionscode wird die Device Identification abgefragt. VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 79: Levelmaster-Befehle

    1 Byte List of Object value 1 Byte Depending on the Object ID 10.5 Levelmaster-Befehle Der VEGAFLEX 82 ist ebenfalls gegeignet zum Anschluss an folgende RTUs mit Levelmaster-Pro- tokoll. Das Levelmaster-Protokoll wird oft als "Siemens-" bzw. "Tank-Protokoll" bezeichnet. Protocol ABB Totalflow Levelmaster...
  • Seite 80 Assign Unit Number 6 characters ASCII UuuNnn Response: Assign Unit Number 6 characters ASCII UuuNOK uu = new Address Set number of Floats Parameter Length Code/Data Request: Set number of Floats 5 characters ASCII UuuFn VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 81: Set Baud Rate

    Parameter Length Code/Data Request: Report Receive to Transmit 4 characters ASCII UuuR Delay Response: Report Receive to Transmit 7 characters ASCII UuuRmmm Delay mmm = milliseconds (50 up to 250), default = 127 ms VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...

  • Seite 82: Fehlercodes

    2 16-bit re- gisters Input Register 30001 Base Number Die Basisnummer der Input Register wird immer zur Input-Register-Adresse des VEGAFLEX 82 addiert. Daraus ergeben sich folgende Konstellationen: • Fisher ROC 809 - Registeradresse für 1300 ist Adresse 1300 •...

  • Seite 83: Maße

    10 Anhang 10.7 Maße Die folgenden Maßzeichnungen stellen nur einen Ausschnitt der möglichen Ausführungen dar. Detaillierte Maßzeichnungen können auf www.vega.com/downloads und "Zeichnungen" herunter- geladen werden. Gehäuse ~ 87 mm ~ 84 mm (3.43") ø 84 mm (3.31") ø 79 mm (3.31")
  • Seite 84 10 Anhang VEGAFLEX 82, Seilausführung ø 4 mm (0.157 in), ø 6 mm (0.236 in), PA-beschichtet SW 36 mm (1.42") G ¾ ø 6 mm ø 4 mm (0.24") (0.16") ø 20 mm (0.79") Abb. 39: VEGAFLEX 82, Seil ø 4 mm (0.157 in), ø 6 mm (0.236 in) Gewindeausführung mit Straffgewicht (alle Straffgewichte mit Gewinde M12 für Ringschraube) Sensorlänge, siehe Kapitel "Technische Daten" Seil ø 4 mm (0.157 in) Seil ø 6 mm (0.236 in), PA-beschichtet Trennstelle - Seil...
  • Seite 85 10 Anhang VEGAFLEX 82, Seilausführung ø 6 mm (0.236 in), ø 11 mm (0.433 in), PA-beschichtet SW 55 mm (2.17") G1½ ø 6 mm ø 11 mm (0.24") (0.43") ø 30 mm (1.18") Abb. 40: VEGAFLEX 82, Seil ø 6 mm (0.236 in), ø 11 mm (0.433 in) Gewindeausführung mit Straffgewicht (alle Straffgewichte mit Gewinde M12 für Ringschraube) Sensorlänge, siehe Kapitel "Technische Daten" Seil ø 6 mm (0.236 in) Seil ø 11 mm (0.433 in), PA-beschichtet Trennstelle - Seil...
  • Seite 86 10 Anhang VEGAFLEX 82, Stabausführung ø 16 mm (0.63 in) SW 55 mm (2.17") G1½ ø 16 mm (0.63") Abb. 41: VEGAFLEX 82, Stab ø 16 mm (0.63 in), Gewindeausführung Sensorlänge, siehe Kapitel "Technische Daten" Trennstelle - Stab VEGAFLEX 82 • Modbus- und Levelmaster-Protokoll...
