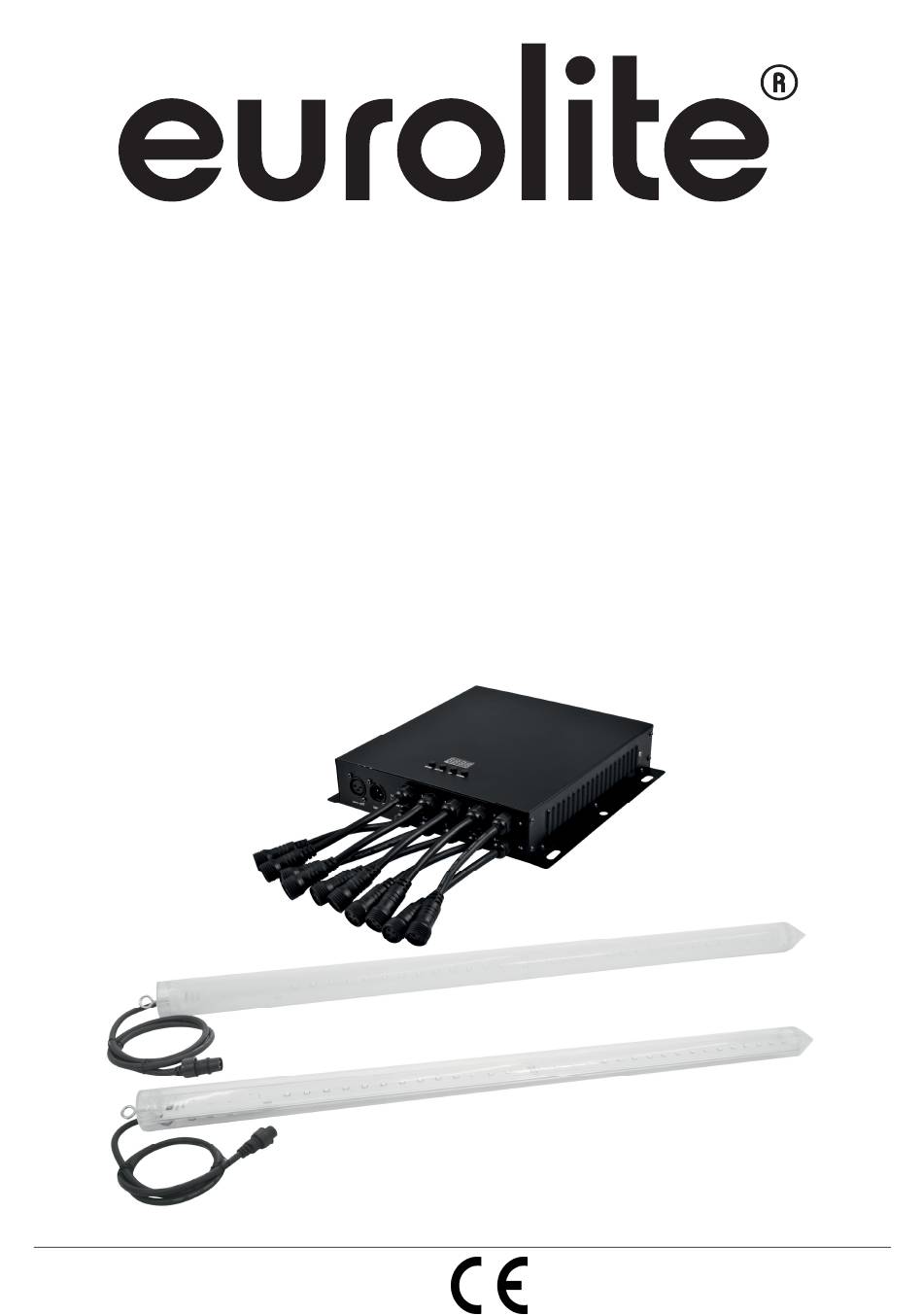

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED PSU-24V/10 DC Controller for LED Pixel Tubes Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummern: / This user manual is valid for the article numbers: 51928780, 51928790, 51928791 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/28 00065031, Version 1.1... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen LED-Controller von EUROLITE entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 5: Bestimmungsgemässe Verwendung
Der Controller dient zur komfortablen Steuerung und Spannungsversorgung von LED-Leuchtröhren der Reihe LED Pixel Tube von EUROLITE, die in verschiedenen Ausführungen als Zubehör erhältlich sind. Der Controller besitzt 3-polige DMX-Anschlüsse für den Anschluss an die DMX-Kette in Lichtanlagen und kann mit jeder Lichtsteuersoftware mit DMX512-Unterstützung betrieben werden. -
Seite 6: Gerätebeschreibung

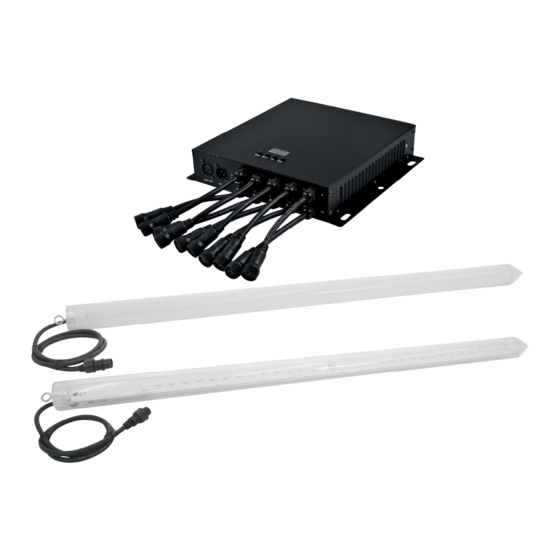

Controller für EUROLITE LED Pixel Tube 360° • Controller und Spannungsversorgungseinheit für 10 LED-Leuchtröhren • Geeignet für 51928790 EUROLITE LED Pixel Tube 360° klar 24V DC oder 51928791 EUROLITE LED Pixel Tube 360° matt 24V DC (nicht im Lieferumfang enthalten) •... -
Seite 7: Anschluss Ans Netz
WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. -
Seite 8: Dmx-Gesteuerter Betrieb
Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. -
Seite 9: Ausgänge
Die Ausgänge befinden sich an der Seite des Geräts. Stecken Sie die Anschlussleitung der Verbraucher ein und fixieren Sie sie mit der Überwurfmutter. Der Controller ist geeignet für zehn LED-Leuchtröhren: - 51928790 EUROLITE LED Pixel Tube 360° klar 1 m - 51928791 EUROLITE LED Pixel Tube 360° matt 1 m Bitte beachten Sie, dass der maximale Gesamtstrom niemals überschritten werden darf! - Seite 10 Static-color-select-Modus In diesem Menüpunkt lassen sich die statischen Farben und der Strobe-Effekt manuell einstellen. Other-Modus Hier können Sie die gewünschte Anzeige-Darstellung einstellen und das Gerät auf Werkseinstellungen zurücksetzen. DMX-Modus CH5 steht für 5-Kanal-Modus, CH7 für 7-Kanal-Modus, CH32 für 32-Kanal-Modus und CH48 für 480 Kanal- Modus.
-
Seite 11: Master/Slave-Betrieb
Master/Slave-Betrieb Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Master-Gerät gesteuert werden. An der Rückseite des Gerätes befinden sich eine XLR-Einbaubuchse und ein XLR-Einbaustecker, über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über ein DMX-Kabel mit dem Master-Gerät verbunden werden. -
Seite 12: Dmx-Protokoll
DMX-Protokoll 5-Kanal-Modus Kanal DMX-Wert Funktion 000-255 Rot (0 - 100 %) 000-255 Grün (0 - 100 %) 000-255 Blau (0 - 100 %) 000-255 Dimmer (0 - 100 %) 000-000 Keine Funktion 001-005 Musikgesteuert (24 Programme als Endlossschleife) 006-010 Keine Funktion 011-255 Strobe, zunehmend (Flash-Frequenz 0.1-20HZ) 7-Kanal-Modus... - Seite 13 53-63 Farb-Fade 6 Farb-Fade 64-74 Farb-Fade 7 Programme 75-84 Farb-Fade 8 (154-204) 85-95 Farb-Fade 9 96-106 Farb-Fade 10 107-117 Farb-Fade 11 118-127 Farb-Fade 12 128-138 Farb-Fade 13 139-148 Farb-Fade 14 149-159 Farb-Fade 15 160-170 Farb-Fade 16 171-180 Farb-Fade 17 181-191 Farb-Fade 18 192-202 Farb-Fade 19...
-
Seite 14: Reinigung Und Wartung
32-Kanal-Modus Kanal DMX-Wert Funktion 000-255 Dimmer (0 - 100 %) 000-027 Keine Funktion 028-255 Strobe, zunehmend (Flash-Frequenz 0.1-20HZ) 000-255 LED Tube 1 Rot Dimmer 000-255 LED Tube 1 Grün Dimmer 000-255 LED Tube 1 Blau Dimmer 000-255 LED Tube 10 Rot Dimmer 000-255 LED Tube 10 Grün Dimmer 000-255... -
Seite 15: Technische Daten
58000651 Saveking Sicherungsseil 3x600 schwarz 58010252 SOMMER BXX-30 Binary 234 XLR/XLR 30307457 LED-Leuchtröhren 51928790 EUROLITE LED Pixel Tube 360° klar 24V DC 51928791 EUROLITE LED Pixel Tube 360° matt 24V DC Spannungsversorgung: 24 V, DC Gesamtanschlusswert: 20 W Maximale Umgebungstemperatur T 45°... -
Seite 16: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED controller. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 17: Operating Determinations
Never leave this device running unattended. OPERATING DETERMINATIONS The controller serves for convenient control and power supply of LED light tubes from the EUROLITE range LED Pixel Tube which are available as accessories in different versions. The controller has 3-pin DMX connectors for connection to a DMX network in lighting installations and may be operated with any lighting control software supporting the DMX512 protocol. -
Seite 18: Description Of The Device
Controller for EUROLITE LED Pixel Tube 360 • Controller and power supply unit for 10 LED light tubes • Suitable for 51928790 EUROLITE LED Pixel Tube 360° clear 24V DC or 51928791 EUROLITE LED Pixel Tube 360° matt 24V DC (not included in the delivery) •... -
Seite 19: Installation
INSTALLATION Install the controller on a plane surface or mount on the trussing. Install the LED tubes at the desired installation spot using their eyelets or appropriate installation material. Connect the tubes with the controller outputs. Each output connects one LED tube. You can use appropriate extension cords up to 100 m. Overhead rigging The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 20: Connection With The Mains
For overhead use, always install an appropriate safety bond. You must only use safety bonds and quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. -
Seite 21: Outputs
The output sockets are located on the side panel. Connect your loads via the output sockets. The controller is suitable for ten LED light tubes: - 51928790 EUROLITE LED Pixel Tube 360° clear 1 m - 51928791 EUROLITE LED Pixel Tube 360° matt 1 m The maximum load per channel is 20 W. -
Seite 22: Operation
OPERATION After connecting the device to the mains, it starts running. Switch it on with the power switch. This unit has two operating modes: it can be run as a stand-alone unit without external control or via a DMX controller. Stand Alone operation In the Stand Alone mode, the LED PSU-24V DC can be used without DMX controller. -
Seite 23: Dmx Mode
MODE SET UP button UP/DOWN buttons Function Address setting Sets the DMX starting address 5 channel mode DMX MODE Channel setting 7 channel mode Ch.32 32 channel mode Ch.48 480 channel mode d-10 Select LED tube all LED tubes, d-10 individual LED tubes Red dimmer Red intensity... -
Seite 24: Dmx Operation
DMX operation The Control Board allows you to assign the DMX fixture address, which is defined as the first channel from which the LED light tube will respond to the controller. Every DMX channel has a different occupation with different features. Attention: After switching on, the device will automatically detect whether DMX 512 data is received or not. - Seite 25 7-Channel mode FUNCTION VALUE Green Blue 0-255 0-255 0-255 Dimmer 0-255 No function (increasin (increasin (increasin (0-51) 0-27 function 0-31 BLACK 32-63 64-95 Green 28-255 Static color 96-127 Blue Flash selection 128-159 Yellow (increasing) (52-102) 160-191 Purple 192-223 Cyan 224-255 White 0-10 Color change 1...
- Seite 26 192-202 Color fade 19 203-212 Color fade 20 213-223 Color fade 21 224-234 Color fade 22 235-244 Color fade 23 245-255 Color fade 24 0-10 Sound mode 1 11-20 Sound mode 2 21-31 Sound mode 3 32-42 Sound mode 4 43-52 Sound mode 5 Sensitivity...
-
Seite 27: Cleaning And Maintenance
CH48 - 480-Channel mode Channel Value Function 000-255 RED Pixel 1 of LED tube 1 000-255 GREEN Pixel 1 of LED tube 1 000-255 BLUE Pixel 1 of LED tube 1 000-255 RED Pixel 16 of LED tube 10 000-255 GREEN Pixel 16 of LED tube 10 000-255 BLUE Pixel 16 of LED tube 10... -
Seite 28: Technical Specifications
Saveking Safety bond 3x600 black 58010252 SOMMER BYCE-2-0300 Binary 234 XLR/XLR 30307457 LED Pixel Tubes: 51928790 EUROLITE LED Pixel Tube 360° clear 24V DC 51928791 EUROLITE LED Pixel Tube 360° matt 24V DC Power supply: 24 V, DC Power consumption:...
