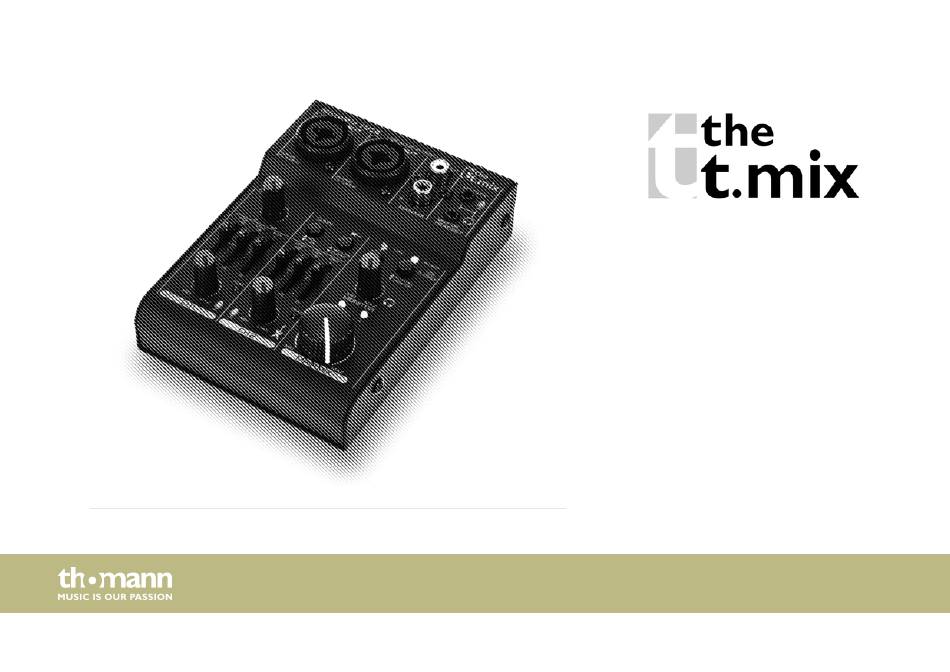

- Seite 1 MicroMix 1 USB mixer bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 12.07.2018, ID: 424895...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................8 Leistungsmerkmale..........................11 Installation und Inbetriebnahme....................12 Anschlüsse und Bedienelemente....................13 Technische Daten............................ 19 Stecker- und Anschlussbelegungen....................21 Umweltschutz............................25 MicroMix 1 USB... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur- sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 7 HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. MicroMix 1 USB...
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Verstärkung, Abmischung und Wiedergabe der Signale von Audioge- Gebrauch räten, Musikinstrumenten und Mikrofonen. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per- sonen- oder Sachschäden führen. - Seite 9 Bei angeschlossenen Lautsprechern oder Kopfhörern kann das Gerät Lautstärken erzeugen, die zu vorübergehender oder permanenter Beeinträchtigung des Gehörs führen können. Betreiben Sie das Gerät nicht ununterbrochen mit hoher Lautstärke. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten. MicroMix 1 USB...
- Seite 10 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra- tionen. HINWEIS! Kurzschlussgefahr Die Phantomspeisung führt zu Schäden am Gerät, wenn unsymmetrische Lei- tungen angeschlossen sind.
-
Seite 11: Leistungsmerkmale
2 × Monokanal mit XLR / 6,3 mm-Kombibuchse (MIC / Line), Pegelanpassung, 2-Band- Klangregelung und Panoramaregler 18 V Phantomspannung global schaltbar Kanal 2 auch für direkten Instrumentenanschluss geeignet Headset mit Kopfhörer und Mikrofon anschließbar (3,5 mm Klinke) 1 × Stereo-Cinch-Ausgang USB-Port für die Verwendung als Audio-Interface Spannungsversorgung über USB-Port MicroMix 1 USB... -
Seite 12: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver- wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 13: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente MicroMix 1 USB... - Seite 14 Anschlüsse und Bedienelemente 1 [USB TO COMPUTER] USB-Port zum Anschluss an einen Computer für die Verwendung als Audio-Interface sowie zur Spannungsversorgung. 2 [MIC TO CH 1] Zum Anschluss des Mikrofons bei Verwendung eines Headsets, Signalverarbeitung über Kanal 1. 3 [MONITOR - HEADSET] Zum Anschluss des Kopfhörers bei Verwendung eines Headsets.
- Seite 15 Diese LED leuchtet auf, wenn es im Kanal 2 zu Übersteuerung kommt. Schalten Sie in diesem Fall den [GAIN]-Schalter in die LOW-Position. 10 [MAIN MIX] Lautstärkeregler für den „MAIN MIX“ -Ausgang und den USB-Port. 11 [CH 2] Pegelregler für die Signale am Eingang „CH2“ . 12 [CH1] Pegelregler für die Signale am Eingang „CH1“ . MicroMix 1 USB...
- Seite 16 Anschlüsse und Bedienelemente 13 [PEAK] Diese LED leuchtet auf, wenn es im Kanal 1 zu Übersteuerung kommt. Drehen Sie in diesem Fall den [GAIN]-Regler gegen den Uhrzeigersinn, bis die LED erlischt. 14 [HIGH - LOW - PAN] Klang- und Panorama-Regelung für Kanal „CH1“ . Schieben Sie den „HIGH“ -Regler auf- oder abwärts, um die Höhen anzu- heben oder abzusenken.
- Seite 17 Symmetrischer XLR- / Klinkeneingang zum Anschluss eines Mikrofons (XLR) oder einer Signalquelle mit Line-Pegel (6,3 mm Klinke). Die XLR-Buchse kann Phantomspannung für den Anschluss von Kondensator-Mikrofonen bereit stellen. Schalten Sie niemals die Phantomspannung ein, wenn unsymmetrisch beschaltete Kabel an dieser Buchse angeschlossen sind. MicroMix 1 USB...
- Seite 18 Anschlüsse und Bedienelemente 20 [CH 2 INPUT] Symmetrischer XLR- / Klinkeneingang zum Anschluss eines Mikrofons (XLR), einer Signalquelle mit Line-Pegel oder einer Gitarre (6,3 mm Klinke). Die XLR-Buchse kann Phantomspannung für den Anschluss von Kondensator-Mikrofonen bereit stellen. Schalten Sie niemals die Phantomspannung ein, wenn unsymmetrisch beschaltete Kabel an dieser Buchse ange- schlossen sind.
-
Seite 19: Technische Daten
≤ 0,05 % Signal-Rausch-Abstand 80 dB (A-gewichtet) Tiefen ± 15 dB / 80 Hz Höhen ± 15 dB / 12 kHz Impedanz Kopfhörerausgang ≥ 16 Ω USB-Interface USB 1.1-kompatibel, 16-Bit Delta-Sigma Sampling Raten: 44,1 kHz, 48 kHz MicroMix 1 USB... - Seite 20 Technische Daten Phantomspannung +18 V Spannungsversorgung über Computer (USB-Port) oder USB-Netzadapter 5 V / 500 mA (nicht mitgeliefert) Abmessungen (B × H × T) 100 × 45 × 135 mm Gewicht 430 g mixer...
-
Seite 21: Stecker- Und Anschlussbelegungen
Übermittlung der Nutzsignale auch über weite Strecken hinweg. Neben den Leitern für „Masse“ und „Nutzsignal“ kommt bei einer symmetrischen Übertragung ein weiterer Leiter hinzu. Dieser überträgt ebenfalls das Nutzsignal, jedoch um 180° phasengedreht. MicroMix 1 USB... - Seite 22 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen- gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken- stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste- cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –)
- Seite 23 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) XLR-Stecker (unsymmetrisch) Masse, Abschirmung Signal Gebrückt mit Pin 1 MicroMix 1 USB...
- Seite 24 Stecker- und Anschlussbelegungen Dreipolige 3,5-mm-Klinkenste- cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse Cinch-Anschlüsse Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers. Signal Masse mixer...
-
Seite 25: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom- munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. MicroMix 1 USB... - Seite 26 Notizen mixer...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
