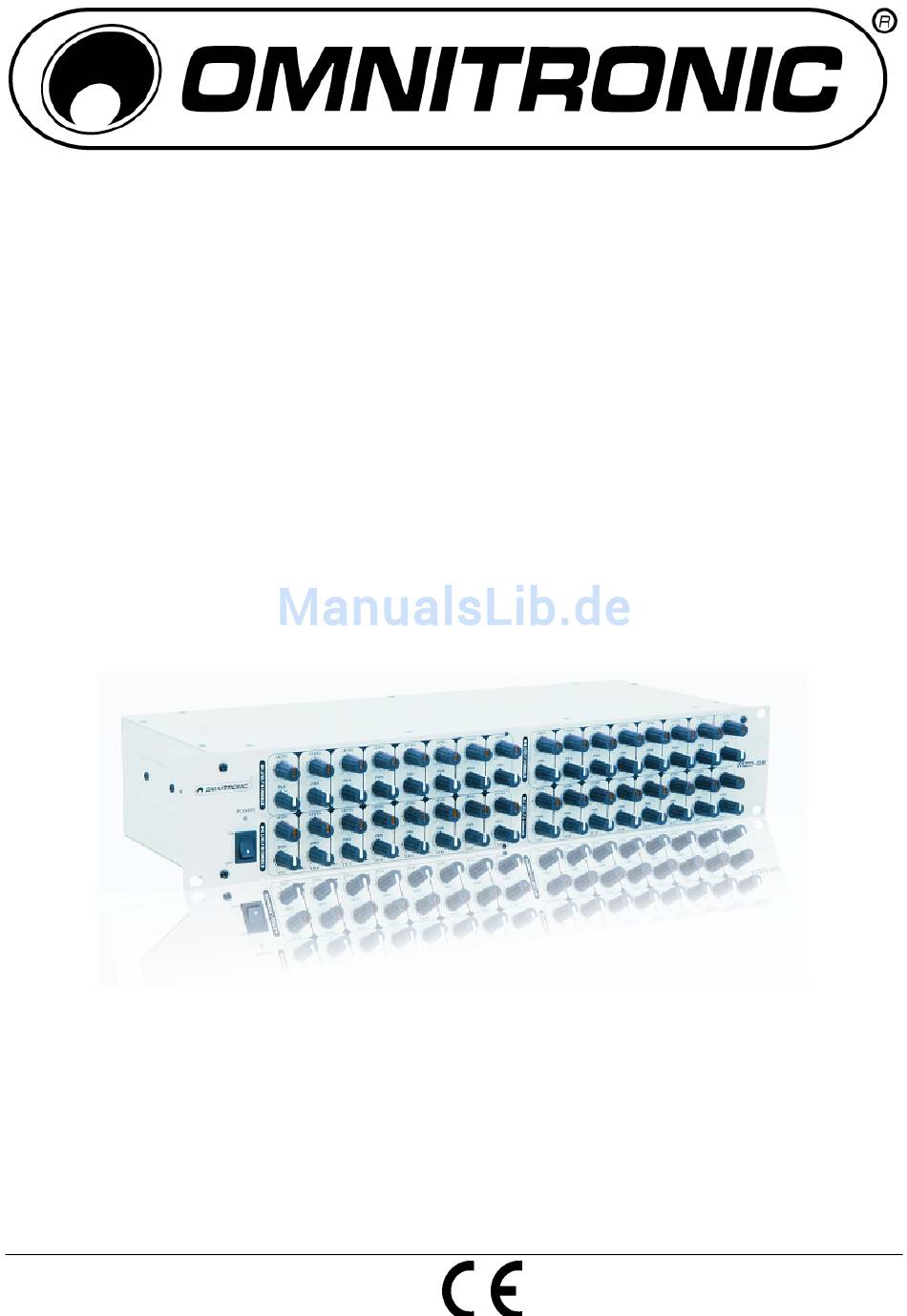

- Seite 1 BEDIENUNGSANLEITUNG USER'S MANUAL MZD-88 Matrix Zone Distributor © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis/ Table of contents 1. EINFÜHRUNG............................... 4 2. SICHERHEITSHINWEISE..........................4 3. BESTIMMUNGSGEMÄßE VERWENDUNG....................6 3.1 Rechtliche Hinweise..........................6 3.2 Kleine Hörkunde ............................7 4. GERÄTEBESCHREIBUNG .......................... 8 6. INSTALLATION ............................9 7. ANSCHLÜSSE .............................. 9 7.1 Anschluss ans Netz ..........................10 8. - Seite 3 3/23 00033027.DOC, Version 1.0...
-
Seite 4: Einführung
BEDIENUNGSANLEITUNG MZD-88 Matrix-Zonen-Verteiler Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen - entsprechend qualifiziert sein - diese Bedienungsanleitung genau beachten - die Bedienungsanleitung als Teil des Produkts betrachten - die Bedienungsanleitung während der Lebensdauer des Produkts behalten - die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben... - Seite 5 Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen. Den Netzstecker immer als letztes einstecken.
-
Seite 6: Bestimmungsgemäße Verwendung
3. BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um ein professionelles Mischpult, mit dem sich Audiosignale von verschiedenen Quellen mischen lassen. Dieses Produkt ist für den Anschluss an 115/230 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme des Gerätes. -
Seite 7: Kleine Hörkunde
3.2 Kleine Hörkunde Immer mehr junge Menschen leiden unter einem Hörverlust von 25 Dezibel und mehr, überwiegend hervorgerufen durch laute Musik von tragbaren Kassetten- und CD-Abspielgeräten oder in der Diskothek. Wer Musik über Beschallungsanlagen wiedergibt, sollte wissen, welchen Schallpegeln er sein Gehör und das des Publikums aussetzt. -
Seite 8: Gerätebeschreibung
4. GERÄTEBESCHREIBUNG 8-Kanal Audio-Mischer OMNITRONIC MZD-88 Audiomischpult Matrixsystem ultra-flexible Konfigurationsmöglichkeiten erlaubt. Er verfügt über 8 Eingänge, die den 8 Ausgängen beliebig zugeordnet werden können. Die Ausgänge des Mixers sind in 4 Gruppen unterteilt. So kann z.B. das Stereo- Ausgangsignal von 4 verschiedenen Eingangsquellen an 4 Beschallungszonen geroutet werden ohne das eine aufwendige Neuverkabelung des MZD-88 zuvor erfolgen muss. -
Seite 9: Installation
■ Eingänge ■ Spannungswahlschalter XLR-Eingangsbuchsen (sym.) für den Anschluss von Achten Sie auf die richtige Einstellung. Audio-Geräten mit Line-Pegel-Ausgängen. ■ Netzanschluss mit Sicherungshalter ■ Zonen-Ausgänge Stecken Sie hier die Netzleitung ein. Ersetzen Sie die Jede Zone verfügt über einen Stereo-Ausgang (2x XLR, Sicherung nur bei ausgestecktem Gerät und nur durch sym.) für links und rechts. -
Seite 10: Anschluss Ans Netz
7.1 Anschluss ans Netz Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. -
Seite 11: Bedienung
8. BEDIENUNG 1. Belassen Sie alle LEVEL-Regler in der Mittelstellung, um beim Einschalten das Gehör nicht durch eine zu hohe Lautstärke zu schädigen. 2. Schalten Sie das Gerät über den Netzschalter ein. Die Betriebsanzeige POWER auf der Frontplatte leuchtet. Schalten Sie anschließend die angeschlossenen Geräte ein; zuletzt immer den Endverstärker für die Lautsprecher. -
Seite 12: Anwendungsbeispiele
8.1 Anwendungsbeispiele Mit dem MZD-88 können Sie jedes Standard-Mischpult um acht zusätzliche Aux-Wege erweitern um Stereo- und Mono-Mixe für verschiedenste Anwendungen (z.B. Bühnen-Monitoring, Multi-Track-Aufnahmen und -Monitoring, Effektwege, Zonen- und Matrix-Konfigurationen) zu erstellen. Monitoring Lautsprecher-Monitoring Mischpulte verfügen oft nicht über genug Ausgänge für Mit dem MZD-88 haben Sie die Möglichkeit separate Monitoring-Zwecke. -
Seite 13: Reinigung Und Wartung
9. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. -
Seite 14: Introduction
Thank you for having chosen the OMNITRONIC Matrix Zone Distributor MZD-88. You have acquired a reliable and powerful device. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years. Unpack your OMNITRONIC MZD-88. 2. SAFETY INSTRUCTIONS CAUTION! Be careful with your operations. - Seite 15 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Seite 16: Operating Determinations
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers. 3. OPERATING DETERMINATIONS This device is a professional mixing console for mixing different audio signals. This product is allowed to be operated with an alternating current of 115/230 V, 50/60 Hz and was designed for indoor use only. -
Seite 17: Information On Hearing Loss
Hearing damage caused by high noise levels can be treated as physical injury and persecuted by law. Please note that the organizer is responsible for keeping to a specified noise level. If this noise level will be exceeded, the event may be cancelled immediately. If the organizer does not fulfil his safety duties, he is reliable by civil law for any damages occurred, e.g.: Pay the treatment costs of the damaged person. -
Seite 18: Description
4. DESCRIPTION 8-channel audio mixer The OMNITRONIC MZD-88 is a audio mixer with matrix system of 8 input and 8 outputs which allows for multiple output configurations and inputs mixing. The 8 outputs are divided in 4 groups. Thus it’s possible to supply 4 different PA zones with a stereo output by routing different input signals to these zones without having to change the cable configuration. -
Seite 19: Connections
19/23 00033027.DOC, Version 1.0... -
Seite 20: Installation
7.1 Connection with the mains Connect the device to the mains with the enclosed power supply cable. The occupation of the connection cables is as follows: Cable International Brown Live Blue Neutral Yellow/Green Earth The earth has to be connected! If the device will be directly connected with the local power supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical installation. -
Seite 21: Operation
8. OPERATION 1. Prior to switching on, set all LEVEL controls to mid-position to avoid damage to the hearing by a volume which is too high when switching on. 2. Switch the device on via the power switch. The power indicator on the front panel lights up. Switch on the connected units;... -
Seite 22: Application Examples
8.1 Application examples The MZD-88 extends the capabilities of a standard mixing console by providing eight additional auxiliary sends, use it to create stereo or mono mixes for a variety of applications, e.g. for personal and loudspeaker monitoring, mulitrack recording and monitoring, stereo effect sends, zone mixing and matrix mixing. Monitoring Loudspeaker monitoring Mixing consoles often do not provide enough dedicated... -
Seite 23: Cleaning And Maintenance
9. CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers.
