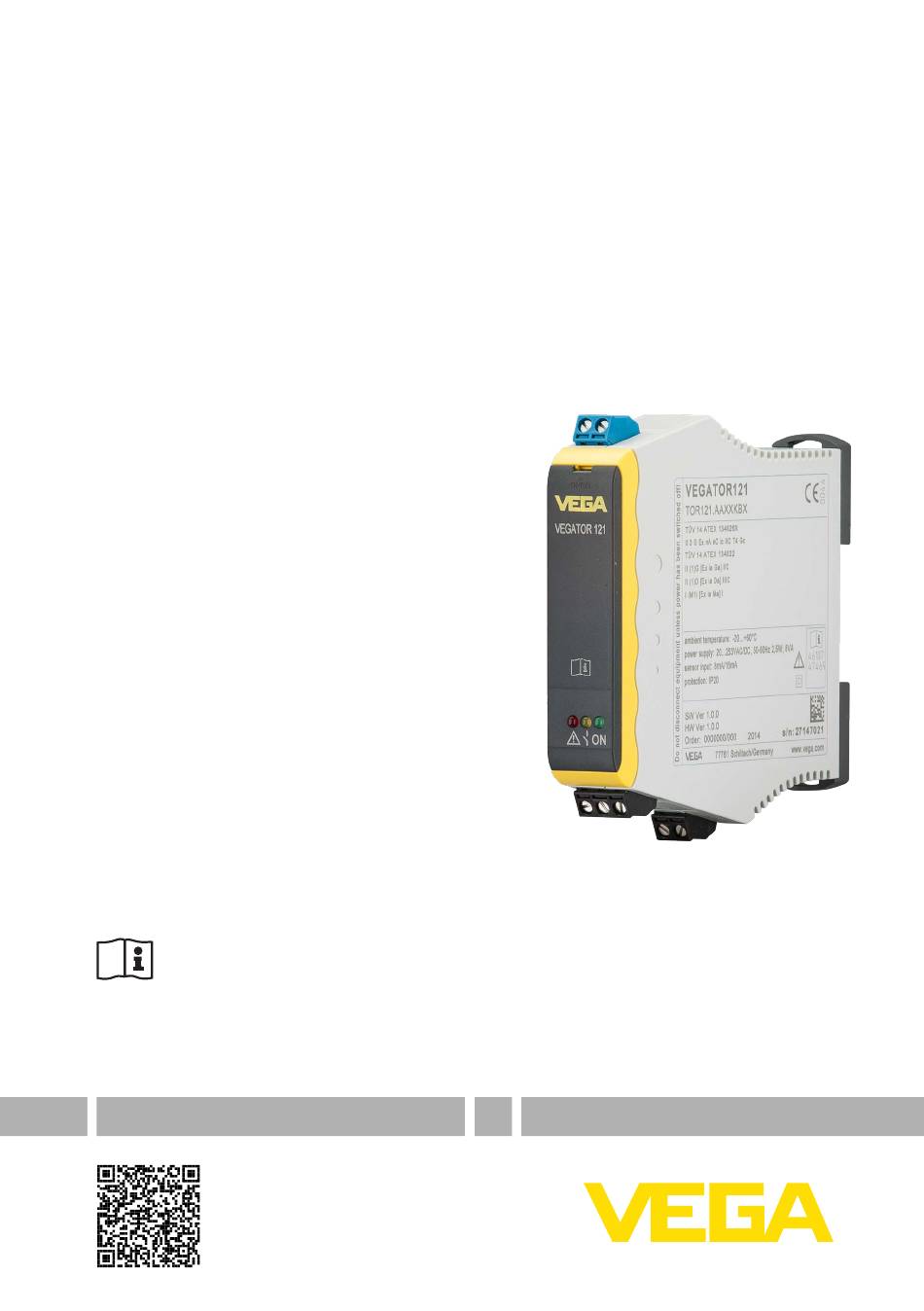

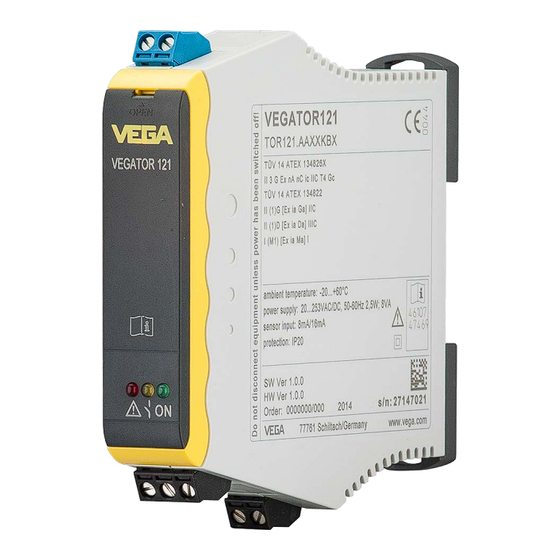

- Seite 1 Betriebsanleitung Einkanaliges Steuergerät zur Grenzstanderfassung für 8/16 mA- Sensoren VEGATOR 121 Document ID: 57662...
-
Seite 2: Inhaltsverzeichnis
9 Zertifikate und Zulassungen ....................23 Zulassungen für Ex-Bereiche ..................23 EU-Konformität ....................... 23 SIL-Konformität (optional)....................23 Umweltmanagementsystem ................... 23 10 Anhang ............................ 24 10.1 Technische Daten ......................24 10.2 Maße ..........................26 10.3 Gewerbliche Schutzrechte ..................... 27 10.4 Warenzeichen ........................ 27 VEGATOR 121 •... - Seite 3 Inhaltsverzeichnis Ergänzende Dokumentation Information: Je nach bestellter Ausführung gehört ergänzende Dokumentation zum Lieferumfang. Diese finden Sie in Kapitel "Produktbeschreibung". Redaktionsstand: 2021-07-12 VEGATOR 121 •...
-
Seite 4: Zu Diesem Dokument
Verwendete Symbolik Document ID Dieses Symbol auf der Titelseite dieser Anleitung weist auf die Do- cument ID hin. Durch Eingabe der Document ID auf www.vega.com kommen Sie zum Dokumenten-Download. Information, Hinweis, Tipp: Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen und Tipps für erfolgreiches Arbeiten. -
Seite 5: Zu Ihrer Sicherheit
Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Das VEGATOR 121 ist ein universelles Steuergerät zum Anschluss von Grenzschaltern. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". -
Seite 6: Sicherheitshinweise Für Ex-Bereiche
2 Zu Ihrer Sicherheit Sicherheitshinweise für Ex-Bereiche Bei Anwendungen in explosionsgeschützten Bereichen (Ex) dürfen nur Geräte mit entsprechender Ex-Zulassung eingesetzt werden. Beachten Sie dabei die Ex-spezifischen Sicherheitshinweise. Diese sind Bestandteil der Betriebsanleitung und liegen jedem Gerät mit Ex-Zulassung bei. VEGATOR 121 •... -
Seite 7: Produktbeschreibung
Technische Daten • Seriennummer des Gerätes • QR-Code für Gerätedokumentation • Herstellerinformationen Gehen Sie auf "www.vega.com" und geben Sie im Suchfeld die Seri- Dokumente und Software ennummer Ihres Gerätes ein. Dort finden Sie folgendes zum Gerät: • Auftragsdaten • Dokumentation •... -
Seite 8: Bedienung
• Keinen aggressiven Medien aussetzen • Vor Sonneneinstrahlung schützen • Mechanische Erschütterungen vermeiden • Lager- und Transporttem- Lager- und Transporttemperatur siehe Kapitel "Anhang - Techni- peratur sche Daten - Umgebungsbedingungen" • Relative Luftfeuchte 20 … 85 % VEGATOR 121 •... -
Seite 9: Montieren
60 °C nicht überschreiten. Im Bereich der Lüftungsschlitze muss ein Abstand von min. 2 cm zum nächsten Bauteil eingehalten werden. Das VEGATOR 121 in Ex-Ausführung ist ein zugehöriges eigensiche- res Betriebsmittel und darf nicht in explosionsgefährdeten Bereichen installiert werden. Ein gefahrloser Betrieb ist nur bei Beachtung der Betriebsanleitung und der EU-Baumusterprüfbescheinigung sicher-... -
Seite 10: An Die Spannungsversorgung Anschließen
Spannungsversorgung Die Daten für die Spannungsversorgung finden Sie in Kapitel "Tech- nische Daten". Anschlusskabel Die Spannungsversorgung des VEGATOR 121 wird mit handelsübli- chem Kabel entsprechend den landesspezifischen Installationsstan- dards angeschlossen. Die Sensoren werden mit handelsüblichem zweiadrigem Kabel ohne Abschirmung angeschlossen. Falls elektromagnetische Einstreu- ungen zu erwarten sind, die über den Prüfwerten der EN 61326 für... -
Seite 11: Anschlussschritte
4. Relais an Klemme 10/11/12 anschließen 5. Bei Option mit Störmelderelais: Relais an Klemme 13/14/15 anschließen Der elektrische Anschluss ist somit fertig gestellt. Anschlussplan OPEN 10 11 12 13 14 15 16 17 Sensorstromkreis (8/16 mA) Relaisausgang Störmelderelais/zweiter Relaisausgang (optional) Spannungsversorgung VEGATOR 121 •... - Seite 12 5 An die Spannungsversorgung anschließen Information: Die Anschlussklemmen können bei Bedarf nach vorne abgezogen werden. Dies kann bei beengten Platzverhältnissen oder zum Aus- tausch eines Gerätes sinnvoll sein. VEGATOR 121 •...
-
Seite 13: In Betrieb Nehmen
Kontrollleuchten (LED) in der Frontplatte zeigen Betriebsbereitschaft, Schaltzustand und Ausfallsignal an. • Grün – Betriebskontrollleuchte – Netzspannung Ein, Gerät ist in Betrieb • – Störmeldeleuchte – Störung am Sensorstromkreis durch Ausfall des Sensors oder Leitungsdefekt – Bei einer Störung ist das Relais stromlos VEGATOR 121 •... - Seite 14 Schließen drücken Sie die Blende unten und oben fest an die Front- platte, bis die beiden Rastnasen hörbar einrasten. DIL-Schalterblock Hinter der Frontblende befindet sich ein DIL-Schalterblock. Die ein- zelnen Schalter sind wie folgt belegt: Abb. 2: DIL-Schalter VEGATOR 121 Betriebsart (Min.-/Max.-Umschaltung) Einschaltpulsüberwachung Aus/Ein Einschaltverzögerung 2 Sekunden Einschaltverzögerung 6 Sekunden Ausschaltverzögerung 2 Sekunden...
- Seite 15 Beachten Sie, dass sich die Schaltverzögerung des Sensors und des Steuergerätes summieren. Funktion Relais 2 (opti- Beim VEGATOR 121 ist optional ein zweites Relais bestellbar. Über onal) diesen DIL-Schalter wird festgelegt, welche Funktion das zweite Relais hat. Es kann als Störmelderelais oder als zweites Füllstandre- lais konfiguriert werden.
-
Seite 16: Automatischer Funktionstest
Automatischer Funktionstest Alternativ zur manuellen Prüfung via Testtaste kann diese Funkti- onsprüfung auch automatisch durchgeführt werden. Hierzu wird das VEGATOR 121 mit optionalem Störmelderelais sowie eine SPS benötigt. Folgender Aufbau ist hierzu erforderlich: Abb. 3: Automatisierte Funktionsprüfung via Störmelderelais und SPS... -
Seite 17: Einschaltimpuls Korrekt
Abb. 5: Ablaufdiagramm eines falschen Einschaltimpulses Füllstandrelais Störmelderelais Unterbrechung des Sensorstroms für min. 1 s Zeit bis Ergebnis verfügbar (min. 6 s) Funktionstabelle Grenzstand Die folgende Tabelle gibt eine Übersicht über die Schaltzustände in Abhängigkeit von der eingestellten Betriebsart und dem Füllstand. VEGATOR 121 •... - Seite 18 < 3,6 mA beliebig > 21 mA Trockenlaufschutz Grenz- stand Sensor Steuergerät Füllstand Sensor- LED gelb LED rot Relais Störmel- strom (Ausgang) (Störung) derelais (optional) ca. 16 mA ca. 8 mA < 3,6 mA beliebig > 21 mA VEGATOR 121 •...
-
Seite 19: Diagnose Und Service
24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. -
Seite 20: Vorgehen Im Reparaturfall
Sensorleitung ersetzen • Wenn keine Ausfallsignal mehr anliegt, ist der Sensor defekt -> Sensor austauschen oder zur Reparatur einsenden Vorgehen im Reparaturfall Ein Geräterücksendeblatt sowie detallierte Informationen zur Vorge- hensweise finden Sie im Downloadbereich auf unserer Homepage. VEGATOR 121 •... - Seite 21 • Das Gerät reinigen und bruchsicher verpacken • Das ausgefüllte Formular und eventuell ein Sicherheitsdatenblatt außen auf der Verpackung anbringen • Adresse für Rücksendung bei der für Sie zuständigen Vertretung erfragen. Sie finden diese auf unserer Homepage. VEGATOR 121 •...
-
Seite 22: Ausbauen
Sie die dort angegebenen Schritte sinngemäß umgekehrt durch. Entsorgen Das Gerät besteht aus wiederverwertbaren Werkstoffen. Führen Sie es deshalb zur Entsorgung einem darauf spezialisierten Recyclingbe- trieb zu. Beachten Sie dabei die national geltenden Vorschriften. VEGATOR 121 •... -
Seite 23: Zertifikate Und Zulassungen
Ziel, den betrieblichen Umweltschutz kontinuierlich zu verbessern. Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforde- rungen zu entsprechen und beachten Sie die Umwelthinweise in den Kapiteln "Verpackung, Transport und Lagerung", "Entsorgen" dieser Betriebsanleitung. VEGATOR 121 •... -
Seite 24: Anhang
Ʋ Nennspannung DC 24 … 65 V (-15 %, +10 %) Max. Leistungsaufnahme 3 W (8 VA) Sensoreingang Anzahl 1 x analog Eingangsart Aktiv (Sensorversorgung durch VEGATOR 121) Messwertübertragung Analog 8/16 mA Schaltschwelle Ʋ Ein 12,1 mA Ʋ Aus 11,9 mA Ʋ... - Seite 25 Ʋ bis 5000 m (16404 ft) über Meeres- spiegel Schutzklasse Verschmutzungsgrad Wenn induktive Lasten oder höhere Ströme geschaltet werden, wird die Goldplattierung auf der Relaiskon- taktfläche dauerhaft beschädigt. Der Kontakt ist danach nicht mehr zum Schalten von Kleinsignalstromkreisen geeignet. VEGATOR 121 •...
-
Seite 26: Maße
Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben. Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind im Gerätelieferumfang enthalten oder können über Eingabe der Seriennummer Ihres Gerätes im Suchfeld auf www.vega.com sowie über den allgemeinen Downloadbereich heruntergeladen werden. 10.2 Maße... -
Seite 27: Gewerbliche Schutzrechte
Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuel- le. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com. - Seite 28 Ex-Ausführung 9 Hutschiene 9 Kabelschirm 10 Kontrollleuchten 13 LEDs 13 Potenzialausgleich 10 QR-Code 7 Reparatur 20 Schutzart 9 Seriennummer 7 Service-Hotline 19 SIL 23 Spannungsversorgung 10 Störmelderelais WHG 15 Störung – Ausfallsignal 19 Störungsbeseitigung 19 Störungsursachen 19 VEGATOR 121 •...
- Seite 29 Notizen VEGATOR 121 •...
- Seite 30 Notizen VEGATOR 121 •...
- Seite 31 Notizen VEGATOR 121 •...
- Seite 32 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2021 VEGA Grieshaber KG Am Hohenstein 113 Telefon +49 7836 50-0 77761 Schiltach E-Mail: info.de@vega.com...
