3.2 EINSETZEN DER BATTERIEN

Legen Sie die zwei Batterien (CR123) ein. Verwenden Sie die +/- Hinweis für
die korrekte Platzierung. Bei einem Wechsel bleiben die Einstellungen im
internen Speicher des Geräts aufbewahrt.

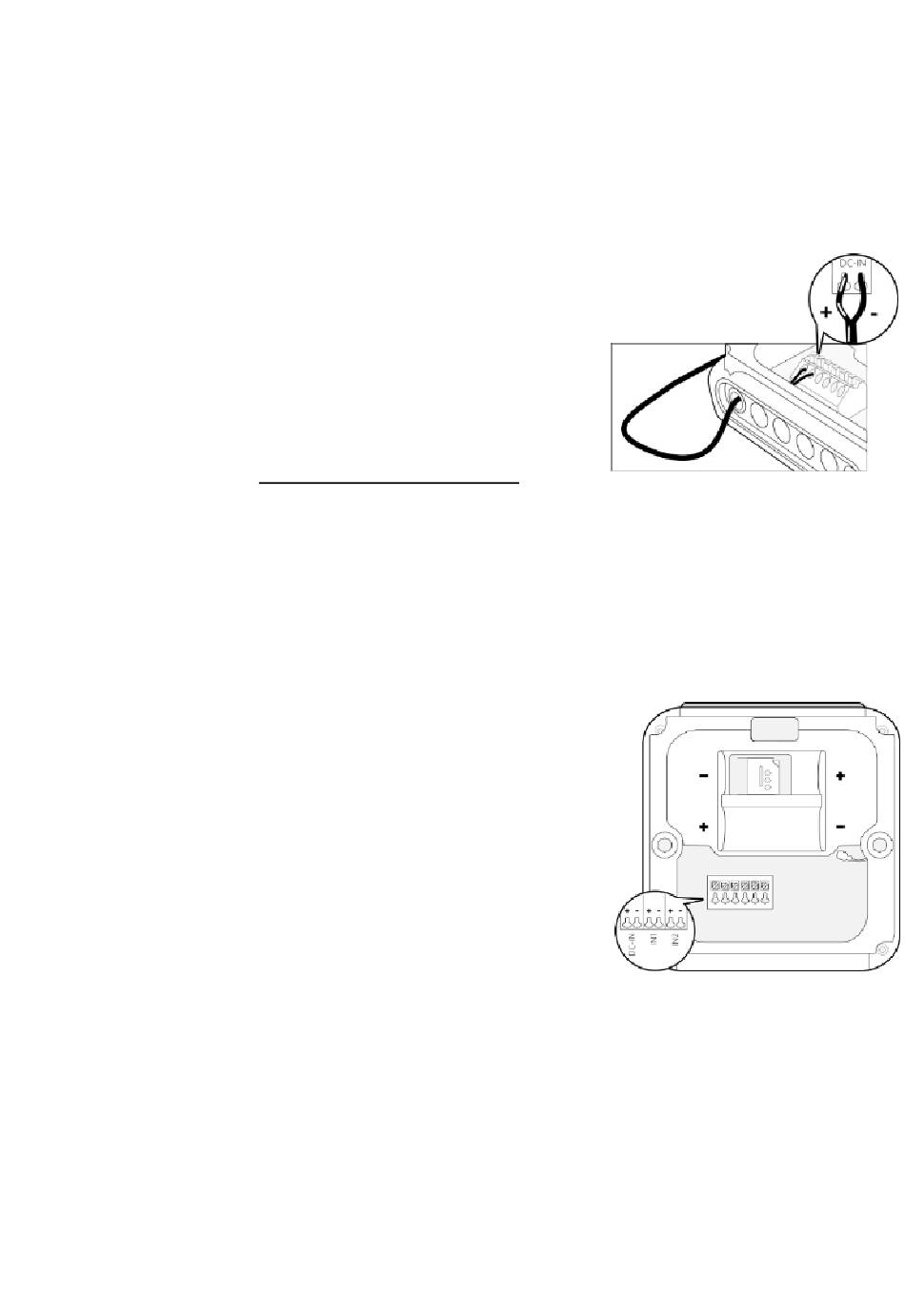

3.3 VERBINDEN MIT EXTERNER STROMVERSORGUNG

Schließen Sie die Drähte des Adapters (oder eine
geregelte 12V
Anschluss an (drücken Sie auf die grünen Stifte
für den Anschluss der Drähte):
- V+ an "+"
- GND an "-"
3.4 ANSCHLIEßEN EINES SENSORS (OPTIONAL)
Es ist möglich zwei externe Sensoren an die Eingänge anzuschließen.
Legen Sie die Drähte eines externen Sensors
zuerst durch das Gehäuse nach innen und dann
schließen Sie die Drähte an die Eingänge IN1
(drücken Sie auf die grünen Stifte für den
Anschluss der
unerheblich welcher Draht an welche Anschluss-
klemme angeschlossen wird.
Ein zweiter
angeschlossen werden.
Standardmäßig sind die Eingänge als NO eingestellt. Das bedeutet, dass der
Alarm ausgelöst wird, sobald die Anschlüsse des Eingangs für mindestens 1
Sekunde geschlossen werden. Wenn der Eingang auf NC gesetzt sein soll:
siehe 5.3. Wenn der Eingang länger aktiviert werden muss, bevor eine
Alarmmeldung ausgeht 5.4. Wenn nach einer Alarmwiederherstellung eine
Wiederherstellungsmeldung erforderlich ist, siehe 5.7.
Stromversorgung)
Mobeye adapter 10027
schwarz/weißes Kabel
schwarzes Kabel
Drähte) an.
Sensor kann
an den
Es ist hierbei
am Eingang
5
links
e
2 von links
2
