Deutsch

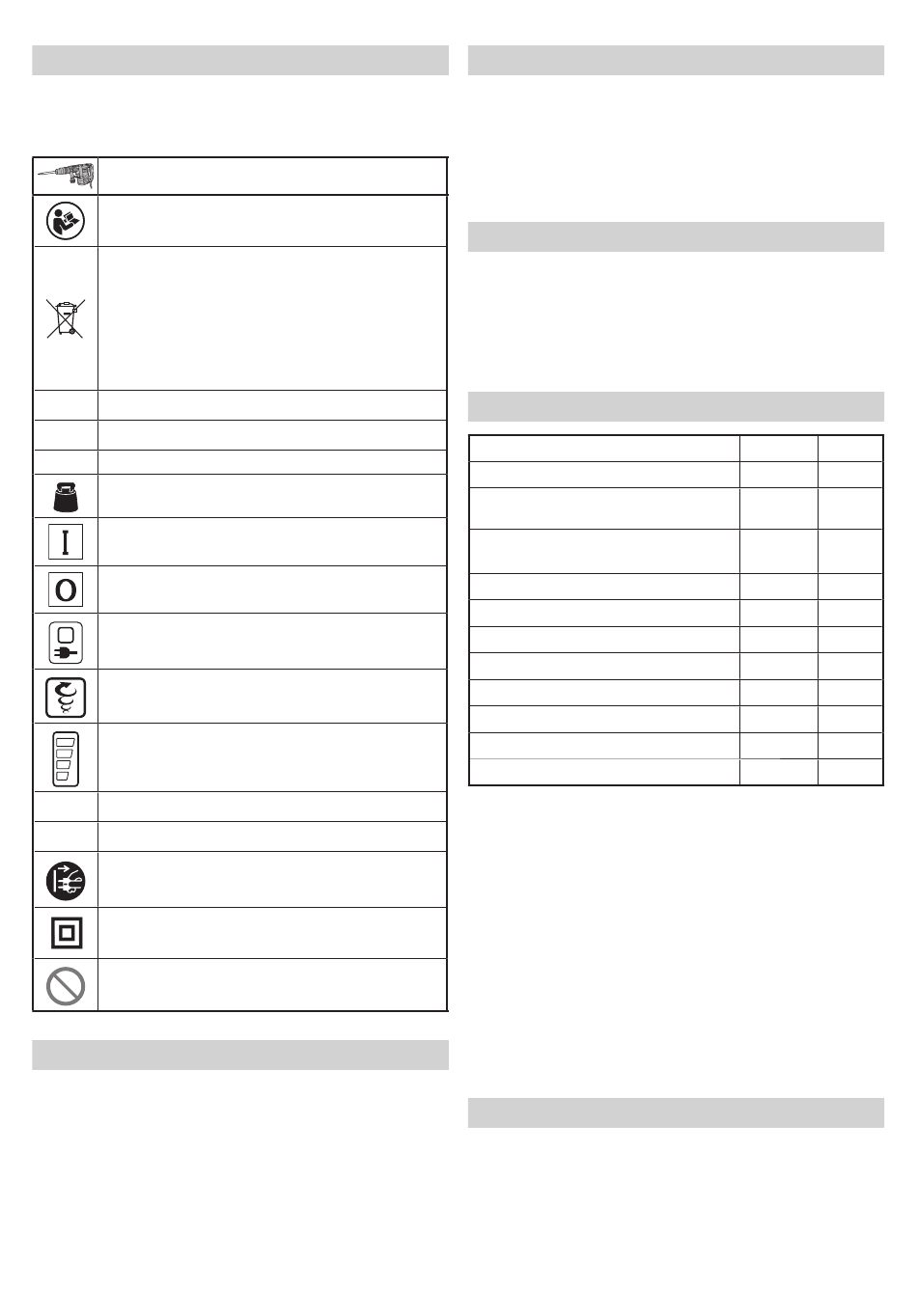

SYMBOLE
WARNUNG
Die folgenden Symbole werden für diese Maschine
verwendet. Achten Sie darauf, diese vor der
Verwendung zu verstehen.
H45ME / H45MEY : Hammer
Lesen Sie sämtliche Sicherheitshinweise und
Anweisungen durch.
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG
über Elektro- und Elektronik-Altgeräte und die
Umsetzung in nationales Recht müssen verbrauchte
Elektrowerkzeuge getrennt gesammelt und einer
umweltgerechten Wiederverwertung zugeführt
werden.
V
Nennspannung
P
Leistungsaufnahme
Volllastschlagzahl
Bpm
Gewicht
(Gemäß EPTA-Verfahren 01/2003)
kg
Einschalten ON
Ausschalten OFF
Power-Lampe
Schlagzahl-Wahlschalter
Anzeige-Lampe
L
Geringe Schlagzahl
H
Hohe Schlagzahl
Ziehen Sie den Hauptstecker aus der
elektrischen Steckdose ab.
Werkzeug der Klasse II
Unzulässige Handlung
STANDARDZUBEHÖR
Zusätzlich zum Hauptgerät (1 Gerät) enthält die Packung
das nachfolgend aufgelistete Zubehör.
○ Plastikkoff er ..................................................................1
○ Spitzmeißel (SDS max-Schalt) .....................................1
○ Seitengriff .....................................................................1
Das Standardzubehör kann ohne vorherige Bekanntmachung
jederzeit geändert werden.
ANWENDUNG
Demolieren von Beton, Abschlagen von Beton, Nuten,
Stangenzuschnitt.
Anwendungsbeispiele:
Installation von Rohrleitungen und Kabeln, sanitären
Einrichtungen, Maschinen, Arbeiten an Wasserinstallation
und
Entwässerungsanlagen,
Hafenanlagen und anderen Tiefbauten.
TECHNISCHE DATEN
Die technischen Daten dieses Geräts sind in der Tabelle auf
Seite 104 aufgelistet.
HINWEIS
Aufgrund
des
Entwicklungsprogramms von HITACHI sind Änderungen
der hier gemachten technischen Angaben vorbehalten.
MONTAGE UND BETRIEB
Aktion
Einführen von SDS-max Werkzeugen
Entfernen von SDS-max
Werkzeugen
Entscheiden der Arbeitsposition des
Werkzeugs
Einstellen der Seitengriff position
Betätigen des Schalters
Verriegelung des Ein- / Ausschalters
Lösen des Ein- / Ausschalters
Über die Ein-/Ausschalterleuchte
Geschwindigkeit ändern
Einsatz des Hammers*
Auswahl von Zubehören
* Nutzen Sie bei der Arbeit das Eigengewicht dieses
Hammers aus. Die Leistung des Werkzeugs wird
nicht verbessert, selbst wenn es kräftig gegen die
Arbeitsfl äche gedrückt oder gerammt wird.
Halten Sie diesen Hammer mit einer Kraft, die gerade
ausreicht, um der Gegenkraft entgegenzuwirken.
VORSICHT
Nach langer Benutzung wird das Gehäuse heiß.
Seien Sie daher vorsichtig, sich nicht Ihre Hände zu
verbrennen.
Warmlaufbetrieb(Abb. 11)
Da dieses Gerät Fettschmierung verwendet, kann in
kalten Bereichen Warmlaufen erforderlich sein.
Die Bohrerspitze gegen Beton drücken, den Schalter
des Gerätes einschalten und das Gerät verwenden,
nachdem Schlaggeräusch zu hören ist.
ÜBER DIE SCHUTZFUNKTION
Dieses Werkzeug hat einen eingebauten Schutz-Schaltkreis,
um das Gerät im Fall einer Abweichung vor Beschädigung
zu schützen. Abhängig von der Art der Störung blinkt die
Anzeige-Lampe wie in Tabelle 1 gezeigt und das Gerät hört
auf zu arbeiten. Stellen Sie in solchen Fällen das Problem
fest, das durch das Blinken angezeigt wird und tun Sie, was
immer nötig ist, um das Problem zu beheben.
8
Inneneinrichtung,
ständigen
Forschungs-
Abbildung
1
2
3
4
5
6
7
8
9
10
―
und
Seite
105
105
105
105
105
106
106
106
106
107
108
